描述
产品详情

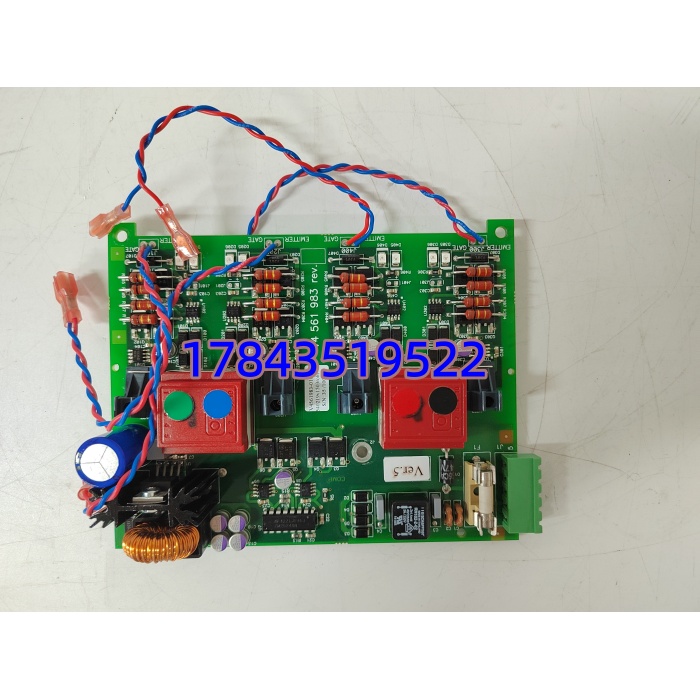

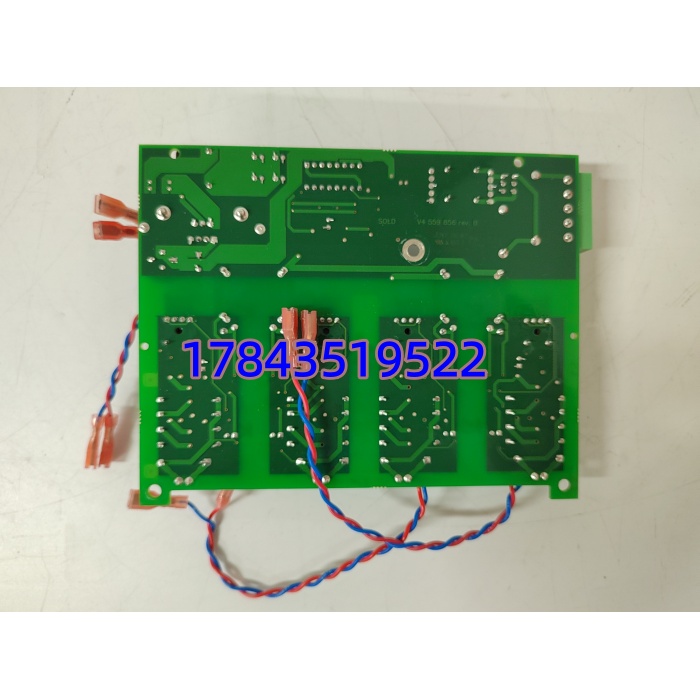

· 型号：V4561983-0100（关联 V4559856）
· 品牌：ALSTOM（现属 GE Power/GE Vernova 产品线）
· 系列：ALSPA P300/P400 汽轮机控制 I/O 或 UNITROL 1000 励磁系统配套模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ALSTOM（GE Power 继承） |
| 主型号 | V4561983-0100 |
| 关联物料号 | V4559856 |
| 模块类型 | 数字输入/跳闸继电器输出接口模块 |
| 输入逻辑电压 | 24 VDC ±10%（来自控制器或外部 DI 汇总） |
| 继电器输出配置 | 通常为 4–8 路 SPDT（Form C），安全跳闸用常闭/常开可组态 |
| 触点额定容量 | 5 A @ 250 V AC / 30 V DC（阻性负载） |
| 通信/背板接口 | 与 ALSPA P300/P400 或 UNITROL 1000 机笼总线对接，部分版本带 RS-485/Modbus RTU |
| 工作温度范围 | -20℃ ～ +65℃（conformal coating 可选） |
| 存储温度 | -40℃ ～ +85℃ |
| 防护/安规认证 | 设计符合 IEC 61508 SIL2/SIL3（在认证架构内）；CE；UL 508；EN 61000-6-2 EMC |
| 安装方式 | DIN 导轨（EN 60715）或专用系统机架插槽 |
| MTBF | >150,000 h（原厂老化测试数据，以实际手册为准） |
| 物理尺寸（参考） | 约 120×90×65 mm（依具体机架版本有差异） |
| 重量 | ≈0.4–0.6 kg |
产品介绍
在电厂老机组改造或日常运维里，这东西不是普通 IO 卡——它是 P300/P400 汽轮机保护链路的”最后一道硬接线执行层”。不同于软件逻辑里的 DO 点，V4561983-0100 负责把控制器的跳闸令转成物理继电器接点动作，直接切断燃料阀励磁或触发 ESD 停机。某个 300MW 燃煤机组项目里碰过，主控更换了但忘了给跳闸卡留备件，年检发现继电器簧片疲劳后全城找不到新件，最后花三倍溢价从欧洲拆机商调货。这种模块本质上卖的是”停机不停产”的保障。
从供应链角度看，ALSTOM 电力自动化业务并入 GE 后该系列逐步 EOL（End of Life），新机已推 Micom/Mark* 系替代，但国内大量在运机组仍依赖此卡。对维护主管而言，它的 TCO 不在采购单价，而在”缺一片导致全厂临停一天”的隐性成本。建议把它归入 A 类 ABC 分类做 Buffer Stock 管理，而非按普通 MRO 耗材对待。
应用场景与库存策略
汽机跳闸卡一旦失效，轻则误动跳机、重则超速保护拒动触发监管停牌——而原厂交期早已归零（停产），市面上只剩 NOS（全新闲置）和翻新件。等坏了再找？基本来不及。
- 火电/联合循环电厂 — P300/P400 汽机 ESD 跳闸柜接口卡，非它不可因为是硬接线安全层 → 建议按 A 类备件留 1 件冷备（Sealed NOS），另签一家可靠二手/测试件渠道做应急补位。
- 水电站励磁系统（UNITROL 1000 配套） — 开关量采集与跳闸输出，老站无替代槽位 → 建议 Last-time-buy 至少 2 件（一新一测好二手机），放入温湿受控柜做 5 年滚动校验。
- 重工冶金/大型压缩机机组 — 阿尔斯通原装调速安保链路 → 若已规划 DCS 改造可纳入整体迁移预算；改造前同样按 最低 1 件 Buffer Stock 管控。
- 轨道交通牵引（部分旧型 AGATE 柜关联 V4559856 变体） — 仅限特定旧车段，非通用 → 按车队退役计划评估，不建议新增囤货。
真实案例：南方某 2×350MW 热电联产项目，#2 机年度保护试验时 V4561983-0100 其中一路跳闸继电器触点呈现”常闭开路”（老化簧片疲劳）。因建厂时没单列此卡做战略备件，原厂渠道答复”Discontinued，No Substitute”，国内代理报 6–8 周找欧洲库存且不加价不保真。最终停机待件 11 天，等二手测试商从法国拆机件空运才恢复。事后该厂将全厂同类 ALSTOM 卡全部做了 Last-time-buy，并规定每年校验冷备件触点阻值——这一单停机损失够买 20 片有余。
