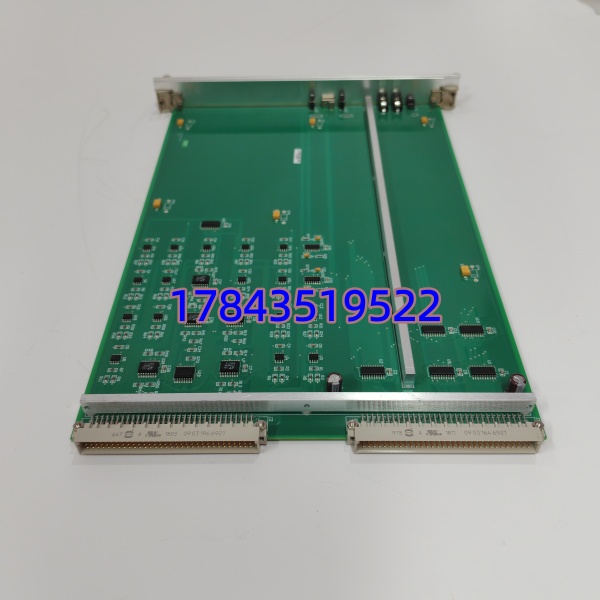

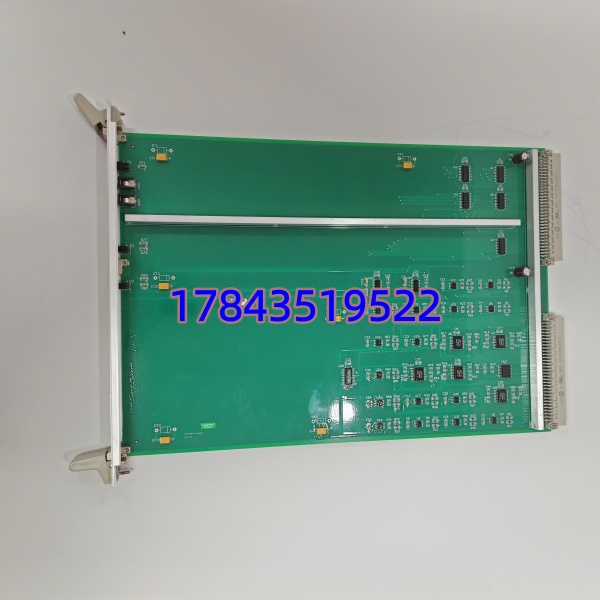

产品详情
· 型号：I/OBE2 12004-104-00 V1.0.0（市面简写 IOBE2 12004-104-00 V1.0.0）
· 品牌：ALSTOM（现由 GE Vernova / 授权服务商提供 Legacy 支持）
· 系列：ALSTOM 12004-series 控制机架组件 / Mark VIe 关联 I/O 扩展底板（依具体机柜配置）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | I/OBE2，P/N 12004-104-00，Firmware/Rev V1.0.0 |
| 模块类型 | I/O Bus Extension Board / Backplane Interface（机架内底板中继板） |
| 适用系统 | ALSTOM 遗产 DCS 控制机架(12004系列)；部分 Mark VIe I/O 扩展机架兼容应用 |
| 主要功能 | 控制器←→I/O段背板总线延伸 + I/O卡电源分配(+5V/±12V经背板) |
| 总线形式 | ALSTOM 专有时序串行/并行混合背板总线（非标准 PCI/CompactPCI） |
| 供电方式 | 由机架电源模块经背板供给，无独立外部电源端子 |
| 支持挂载 | 下游 I/O 模块（数字/模拟/SOE 等依机架槽位数，典型单段≤8块） |
| 状态指示 | 前面板/板上 LED：Power / Bus Active / Segment Error（依 HW Rev.） |
| 热插拔 | 本板本身需断电插拔；所挂载 I/O 模块通常支持在线更换（依系统） |
| 安装形式 | 机架导轨+背板金手指插入，前面板螺钉锁紧防振 |
| 工作温度 | 0 ～ +55℃（柜内通风良好） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 物理尺寸（参考） | 约 240×160×30 mm（依具体机架版本） |
| 认证 | CE，符合 IEC 61010 / EN 55022 Class A（系统级） |
| 注意 | 不同 12004 机架 Rev.（A/B/C）背板针定义可能有微调——严格来说须核对现网机架 Drawing No.及原厂 Compatibility Note，勿跨 Rev. 盲目替换 |
产品介绍
在某个燃机 BOP 改造项目里碰到过——老 Alstom 控制柜因雷击使 I/OBE2 扩展板上一颗背板时钟缓冲芯片失效，现象是整个 I/O 扩展段”全部离线”但主 CPU 正常跑，初判以为是通信电缆问题，浪费半天。这板子不像 I/O 卡有通道报警，它挂了的表现就是下游所有挂载模块同时失联或报”Segment Timeout”，极容易被误判为光缆或控制器故障。

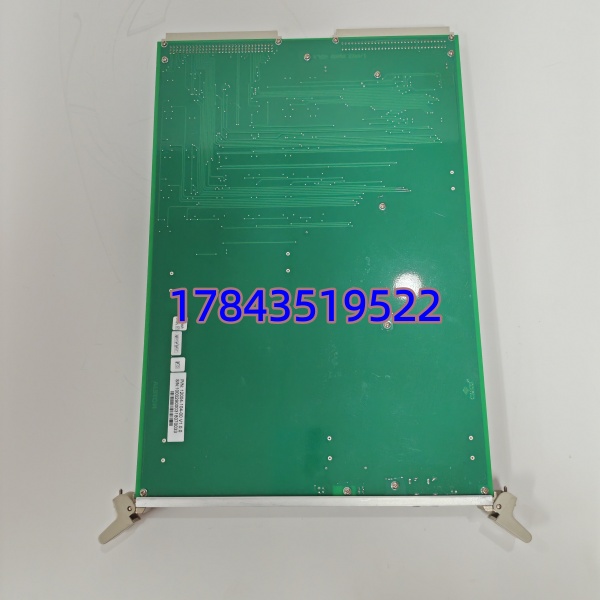

I/OBE2 12004-104-00 本质是把控制器背板时序与数据”接力”到第二段 I/O 槽区并做电源去耦分配，属控制柜的”神经传导通路”而非末梢感知器官。MTBF 理论上很高，但老装置运行 15+ 年后电解电容老化或背板金手指氧化照样能搞瘫一整段 I/O。ALSTOM 对该系列多数区域已 EOL/Limited Support，新订基本靠 NOS 或拆机测试良品。采购前必须拍现网板正反面丝印——尤其 Rev.Code 和条形码中 Lot No.，部分 V1.0 与 V2.x EEPROM 内容不同会导致新板插上去报”Backplane ID Mismatch”。请以 GE Vernova Alstom Legacy Service ManualSection “12004 Rack Components” 为准。
应用场景与库存策略
I/OBE2 扩展板故障 = 整段 I/O（有时十几块 AI/AO/DI/DO）集体掉线，在汽机/锅炉保护柜里这等同于部分保护功能暂时丧失——而原厂交期（若能订）12～30 周，渠道多为拆机件。
- 火电/燃机 — ALSTOM 控制柜 I/O 扩展段（BOP/辅网/DEH 部分 I/O 分区） → 无此板则扩展段全哑 → 建议按扩展段数量 N 备 N+1（至少每两套同类机架备 1 块冷备），贴标签注明匹配 Rev.
- 多台同期 Alstom 柜混用不同 12004 机架 Rev.A/B/C → 背板 ID PROM 不同可能不互换 → 采购时提供现网机架 Type Plate SN + 旧板照片，要求供方核对 EEPROM Content/Rev. 匹配
- 计划整体升级 Mark VIe 新平台或 800xA → I/OBE2 不跨代兼容 → 旧系统延寿阶段做适量 Last-time-buy（1～2块/机型），新平台用对应新底板不再留此件
- 二手拆机件采购 → 重点查背板金手指无氧化发黑、板载电解电容无鼓包漏液 → 要求供方提供上电后接原机架/测试架的 Bus Active LED 正常截图
真实案例：前几年帮沿海某 9E 燃机电厂做 Legacy 备件 ABC 分类——他们三台燃机控制柜各有一个 I/O 扩展段挂 I/ 12004-104-00，原运维只备 I/O 卡不管底板。某次春检除尘后恢复送电，#2 机扩展段 I/O 全掉（报 Segment Comm Fail），查下来是拔插清洁时静电打坏扩展板 CPLD。原厂答复”Legacy 已停售，需等欧洲找 NOS 约 10 周”。最后从同厂 #3 机临时拆借（趁该机计划小修窗口）顶了三周。事后按我建议锁了 2 块（分放不同温区库房防同批老化），每年大修做目视电容检查，扩展段 I/O 全掉的风险正式写入事故预想预案。
