产品详情

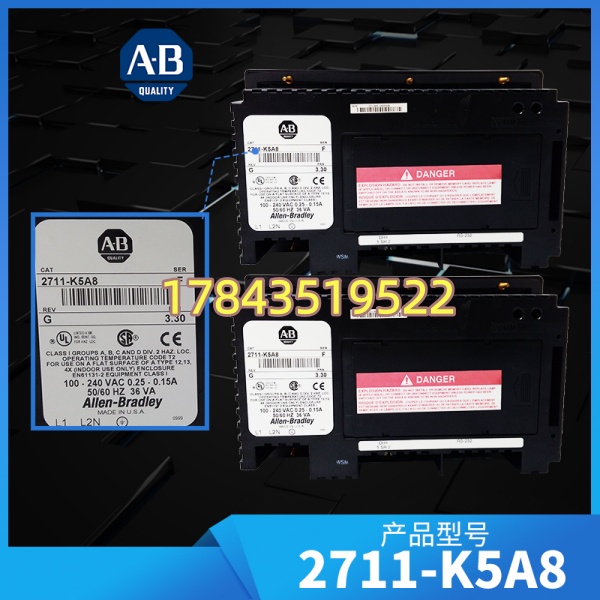

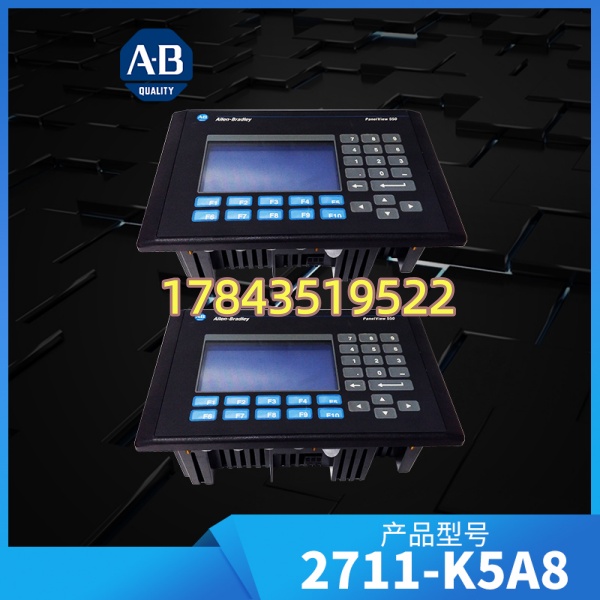

· 型号：2711‑K5A8（后缀 K=Keypad，5=5.5″，A=DH+，8=120V AC 宽压）
· 品牌：Allen‑Bradley / Rockwell Automation
· 系列：PanelView Standard 550 系列（PanelBuilder32 平台）
规格参数
- 目录号：2711‑K5A8 — PanelView 550 Standard，Keypad 输入，DH+ 通讯，85‑264V AC 电源
- 显示屏：5.5英寸（对角线）单色透反式 LCD（蓝模式背光），分辨率 256×128 像素，显示区 120×60 mm

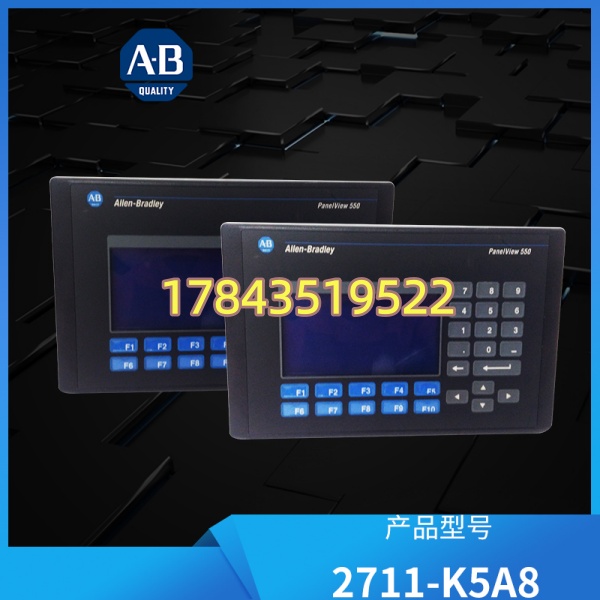

- 操作员输入：33键薄膜键盘含 10个可编程功能键（F1‑F10）＋数字键＋导航键，无触摸屏
- 通讯端口：1× DH+（Data Highway Plus，BNC或RJ依批次，Belden 9463电缆）/ 1× RS‑232（DH‑485或从站打印机口，报警日志打印）
- 应用内存：170 KB 应用运行 RAM，240 KB 非易失 FLASH（存画面对象、位图、文本）
- 电源输入：85‑264 V AC，47‑63 Hz，典型功耗 ≈25 W（最大 45 VA）
- 背光灯：LED 背光，现场可更换（2711‑NL1 套件），设计寿命 ≈100,000 小时 @25℃
- 面板开孔／安装：前面板 NEMA 12/13、4X（室内）、IP65；开孔尺寸需核对系列标牌（约 138×250 mm），背后突出 ≈65‑75 mm
- 编程软件：Rockwell PanelBuilder32 v2.x‑v3.x（.PBA 文件，与 PanelView Plus/FactoryTalk View 不兼容）
- 工作环境：0～55℃运行，‑40～70℃储存，5‑95% RH 非凝露，抗震 15g 运行／30g 非运行
- 认证：UL、cUL、CE、C‑Tick，Class I Div 2 Groups A‑D（依批次需核对原厂手册）
- 系列/生命周期：Series A～H，Rockwell 2012年停售，属停产淘汰件，官方迁移方向 PanelView Plus 6 600 系列
产品介绍
2711‑K5A8 是 Rockwell PanelView 550 Standard 系列中带物理功能键、DH+ 通讯、交流供电的 5.5英寸单色 HMI。它专门连 PLC‑5（DH+ 网）或 SLC 500（通过 DH‑485 复用 RS‑232），画面用 PanelBuilder32 开发下载。该系列 90 年代末到 2000 年代大量装机于冶金、水处理、包装线，现全线停产——官方替代是 PanelView Plus 6/7 600 系列（2711P‑xxxx），但需 FactoryTalk View Studio 重新做画面、改通讯组态、加适配器面板填开孔差。
坦白讲，买这块屏几乎全是老线 MRO——按键膜片老化发硬、背光灭、DH+ 口接触不良是最常见的死法。原 PanelBuilder32 应用（.PBA 文件）直接下载进同型号 2711‑K5A8 就能跑，不动 PLC 程序。有一点要注意：Series A～早期 C 和新出的 G/H 后缀在背板固件上有细微差异，下载时选对固件版本就行，画面文件通用。
应用场景与行业案例
我在现场遇到最典型的情况：一条老轧线控制室里 2711‑K5A8 背光彻底不亮，操作工看不见设定值但 DH+ 通讯其实还活着——量电压正常，就是 CCFL/LED 背光模组寿终。这时候你不可能停下来重做 PanelView Plus 画面，拔旧装新、用 PanelBuilder32 下原 .PBA 文件，十分钟恢复。
- 冶金/轧钢老线 — PLC‑5 通过 DH+ 多节点挂多个 PV550，原位替换 K5A8 保持原网络拓扑和画面不变。
- 市政污水处理 — SLC 500 控制柜门装 PV550 显示液位/流量并设参数，单色够用且抗油污（按键式优于触摸）。
- 食品/饮料包装机 — 老 OEM 设备标配 2711‑，备件直接换屏保产线不停机验证新 HMI。
- 化工 batch 小站 — 简单启停＋设定值输入，不需要彩屏， 按键耐腐蚀气体环境。
真实案例：
华北某污水厂提升泵站，周五夜班说”屏幕全黑但泵还能远程启停”。到现场拆盖板看——2711‑ 电源灯绿、COMM 闪，DH+ 与 SLC 5/04 通讯正常，就是背光 LED 老化截止。库房有台测过好的二手 2711‑（Series G），断电拆旧、装新、RS‑232 口接笔记本跑 PanelBuilder32 传原应用文件（或用 CF 卡侧载），上电自检 OK。全程不到 15 分钟，没碰 SLC 程序。站长说”这老东西再撑三年等全站改造”。
常见问题解答 (FAQ)
不支持。HMI 必须断 AC 电源再拆装，带电拔插可能损坏 DH+ 端口芯片或导致 DH+ 网节点掉线影响同网其它站点。
Q2：停产了用什么替代？要重做画面吗？
Rockwell 推荐 PanelView Plus 6 600 系列键盘型（如 2711P‑T6C／K6C 系列配 DH+ 通讯模块或转为 Ethernet/IP），但必须用 FactoryTalk View Studio ME 重新开发画面并从 PanelBuilder32 迁移（工具可部分转换但常需手动修对象）。开孔尺寸不同需加 adapter bezel。急用 MRO 建议原位换 2711‑ 二手/库存件。
Q3：DH+ 口怎么接线？能和 PLC‑5 混用吗？
DH+ 用 Belden 9463（或等效屏蔽双绞线＋屏蔽）组成多节点 daisy‑chain 或 star‑via‑repeater。终端电阻 150Ω 在网段两端。可与 PLC‑5、SLC 5/04（DH+ 模式）共存同一 DH+ 网，节点号不冲突即可。
Q4：程序（.PBA）怎么传到新屏？需要原 PLC 吗？
不需要联 PLC。用 PanelBuilder32 通过 RS‑232（DH‑485 口配置为编程口）直连 HMI 下载，或从原屏上传（Upload）再下新屏。若有应用备份 .PBA 文件直接下载。老屏若背光全灭但通讯正常可用”盲下载”（已知 COM 口参数）。
Q5：怎么鉴别拆机件好坏？有什么坑？
重点查：①按键膜片回弹无粘连（尤其 F1‑F10 常用键）；②上电后背光点亮、COMM 灯随 DH+ 网闪烁；③让卖家提供 PanelBuilder32 联机 Upload 测试视频或至少开机自检通过照片。Series E‑H 较新推荐优先，A‑C 背光灯易老化。
Q6：PanelBuilder32 跑在什么系统？Win10 能用吗？
PanelBuilder32 最后版本 v3.83 官方说支持 WinXP/Win7‑32bit。实测 Win10‑64bit 部分机型可装但建议用虚拟机（XP 或 Win7‑32bit）保稳定，尤其下载时串口驱动易出问题。
