描述
产品详情

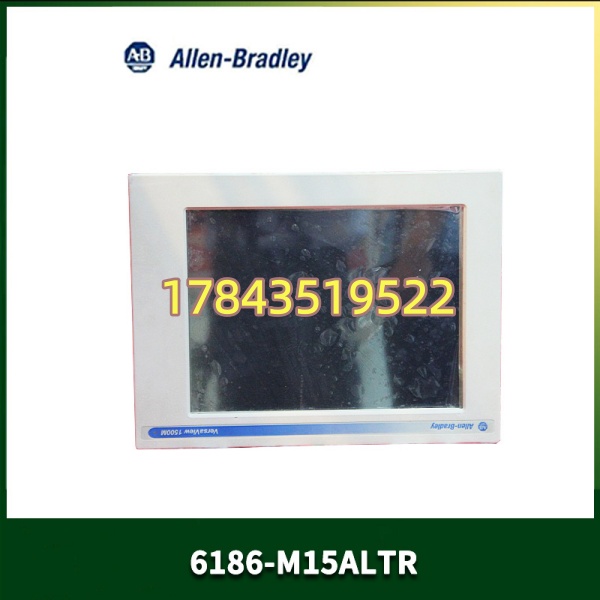

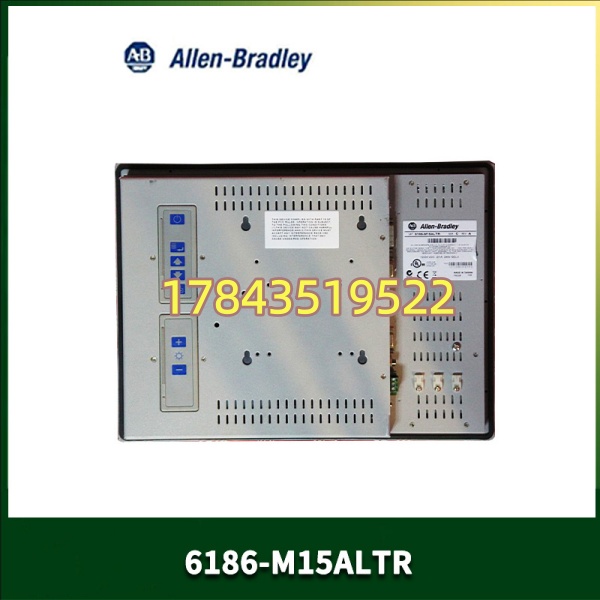

· 型号：6186-M15ALTR
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：6186 工业人机界面 — PanelView Plus 1500 显示屏/触摸单元（早期目录号，后归入 2711P-T15C4A# 体系）
规格参数
- 目录号：6186-M15ALTR（等同/兼容 2711P-T15C4A1 / 2711P-T15C4A6 等 PanelView Plus 1500 15″ 彩触屏显示单元）
- 显示屏尺寸：15.0″ 对角，Active Matrix TFT 彩色 LCD
- 分辨率：SVGA 1024 × 768 像素
- 色彩深度：256K 色（18-bit 色深典型）
- 亮度：典型 300 cd/m²（以铭牌为准），背光 CCFL（冷阴极荧光管）
- 触摸屏类型：模拟电阻式（压力触控，戴手套可用），带校准
- 接口：专用 26-pin 或 60-pin 显示+触摸信号缆（连至 2711P-R* 逻辑模块/通信模块）
- 供电：由 PanelView Plus 1500 逻辑模块通过连接线缆提供 24V DC（自身不独立供电）
- 前面板防护：NEMA 4X / IP65（前面板），UL 50 认证
- 工作温度：0 ~ 50°C，存储 -20 ~ 60°C，湿度 5–90% RH 无凝露
- 安装方式：面板嵌入式开孔安装（Panel cutout 约 372×296mm，具体核对安装图纸）
- 认证：cULus、CE、FCC、RoHS（后期批次）
- 兼容主机：2711P-RC 逻辑模块（PanelView Plus 1500 系列，如 -RK / -RL 等），需匹配接头定义版本
产品介绍
6186-M15ALTR 是 Rockwell 早期对 PanelView Plus 1500 系列 15寸触摸屏显示单元的目录号，本质就是 PV+1500 的分离式显示触摸终端——它不包含处理器和通讯口，必须配合 2711P-R逻辑模块（含 Ethernet、DH+、RS-232 等口）才能组成完整 HMI*。现场常见情况是原屏被酸碱腐蚀、背光灯老化暗黄或触摸漂移，而逻辑模块和 Merit 程序完好，只需换这块屏总成恢复生产。
有一点要注意：6186 这个老号后来并入 2711P-T15CxA# 体系，买的时候要核对接口插头（早期 6186-M15ALTR 用特定扁平屏缆，后期 PV+1500 用 2711P-T15C4A*），最好让卖家拍接口照片比对，别光看尺寸。
应用场景与行业案例
处理过食品厂灌装线，操作工天天用指甲戳屏，五年下来电阻膜磨穿一块角区——点”启动”要戳屏幕右上角才行，老师傅说将就着用。直到某天触控完全死，工艺画面看得到但无法操作，产线停。
典型场景：
- 食品/饮料灌装包装线——PV+1500 标配 15寸触屏，耐油污但膜层有寿命，到期更换
- 汽车总装拧紧/检测工位——看扭矩曲线+按钮操作，分离式屏易损于碰撞，逻辑模块不动只换屏
- 制药配液/CIP清洗站——每天酒精擦拭，化学侵蚀致涂层失效，定期备屏更替
- 冶金/造纸辅助控制室——就地柜门安装 PV+1500，高温高湿环境 CCFL 背光先衰，换屏比换整机划算
真实案例：华东某啤酒厂，两条灌装线各配 PanelView Plus 1500（2711P-RC + 6186-M15ALTR 原屏）。运行第7年一条线触屏左侧 30% 区域无响应，ME 项目无法改布局（验证周期长），只能原样替换。库房无备件，紧急调一块拆机 6186-M15ALTR（接口一致，批次稍老），到货上电、插缆、做三点触摸校准，一次恢复。临走提醒：CCFL 背光寿命约 3~5 万小时，连续运行的线建议把整屏当A类消耗性备件留一只，别等彻底黑屏再找。
常见问题解答 (FAQ)
不能。它是专有接口屏，信号定义和供电来自 PV+1500 逻辑模块，不兼容标准 VGA/DVI/HDMI，强行接会烧。只用于替换同型号或确认兼容的 2711P-T15CxA# 屏总成。
多数情况下可以——6186- 与早期 PV+1500 15″ 触屏电气兼容，但必须核对屏后端插头引脚排列和缆线型号（2711P-RC 逻辑模块到屏的连线）。后期 PV+1500 用 2711P-T15C4A* 系列，物理接口一致通常可互换，建议卖家确认或提供接口实拍。
Q3：触摸屏漂移/部分区域失灵怎么初步判断是屏还是逻辑模块问题？
先进入 PV+ 开机引导时的Touch Calibration（三点校准），如校准能通过但某区仍无反应→屏膜破损；校准过程点不到十字→接口或触摸控制芯片故障。显示正常仅触摸异常，90%是屏本身电阻层老化，换屏解决。
Q4：二手/拆机屏怎么验货避免买到暗病？
①上电查亮度均匀无发黄暗斑（CCFL 老化看四角）；②做全屏触摸校准，用 FactoryTalk View ME Test Run 或 PV+ 内置画面试点四角和中心；③查前面板密封胶条完整无龟裂（现场清洗易进水）；④要求卖家标注背光点亮时长或出厂年份，超8年备件建议只作应急替补。
Q5：背光灯能单独换吗？CCFL 还是 LED？
6186- 原装是 CCFL 背光，理论上可单独换 CCFL 灯管但需拆屏框且风险大（易伤偏光片），现场通常整体换屏。第三方有 LED 改装背光套件，亮度更高寿命长，但要确认改造后厚度/固定孔位匹配，我一般不建议产线关键位用改装件。
Q6：和 6186-M15ALHB（Keypad+Touch）或 6186-M15ALK 区别？
TR = Touchscreen 电阻式；ALK = 功能键+屏（带物理按键）；ALHB = 硬键+触屏混合。安装开孔基本一致但面板功能区不同，不可混用，买前核对现有机柜开孔和原终端完整型号（2711P-T15C4A# 后缀）。
