描述
产品详情

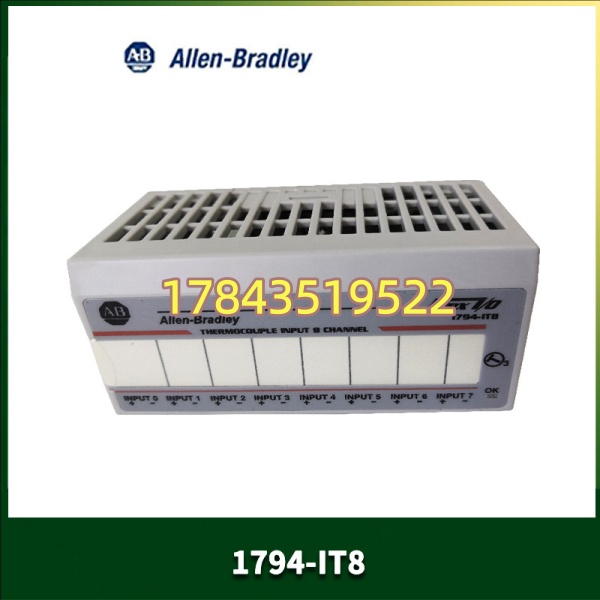

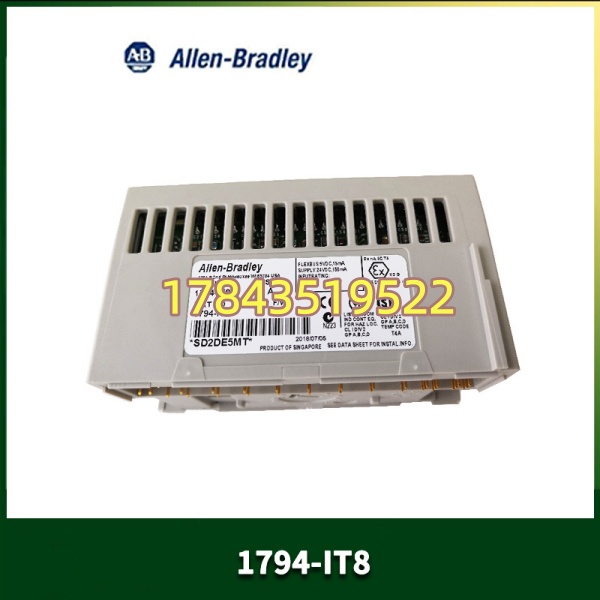

· 型号：1794-IT8
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：Flex I/O（1794 系列，Block Transfer Module）
规格参数
- 目录号：1794-IT8
- 模块类型：Flex I/O 热电偶/毫伏(mV)输入模块
- 输入通道数：8 通道，单端（SE）
- 输入信号范围：±76.5 mV（热电偶或自定义 mV 信号）
- 支持热电偶类型：J、K、T、E、N、R、S、B、C、L（接地/非接地均可）
- 分辨率：16 位，典型 2.384 μV/count
- 数据格式：16 位 2 的补码（双极性）/ 偏移二进制（单极性）
- 冷端补偿(CJC)：内置 2 个 CJC 传感器，安装于配套端子基座指定位置
- 断线检测：支持热电偶开路检测
- 通信方式：Block Transfer（BTR/BTW 指令），兼容 ControlLogix/CompactLogix(带适配器)/PLC-5/SLC 5/03+
- 适配端子基座：1794-TB2、1794-TB3、1794-TB3T（推荐）、1794-TB3S、1794-TB3TS

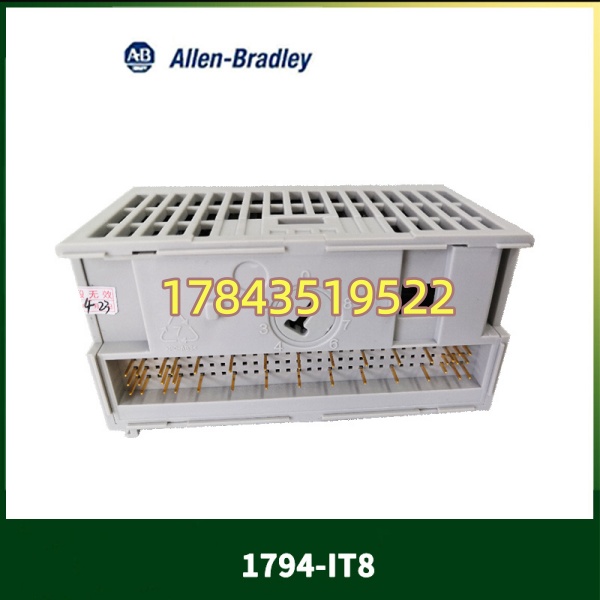

- 钥匙开关位置：3
- FlexBus 电流消耗：20 mA
- 外部 24V DC 供电电流：典型 150 mA
- 最大功耗：3.0 W @ 31.2V DC，热耗散 10.2 BTU/hr
- 隔离电压：输入/电源—逻辑侧 850 V DC（1秒测试）
- 共模抑制比(CMRR)：-115 dB @ 60 Hz，-100 dB @ 50 Hz
- 正常模式噪声抑制(NMRR)：-60 dB @ 60 Hz
- 通道带宽：0 ~ 2.62 Hz(-3dB)
- 工作温度：0 ~ 60℃（部分资料标注 -20~70℃，以原厂手册 Publication 1794-IN021为准）
- 状态指示：1× 双色 LED（绿=OK，红=Fault）
- 安装：35mm DIN 导轨或面板安装
产品介绍
1794-IT8 是 Flex I/O 平台的 8 通道热电偶/mV 输入模块，专为分布式温度采集设计。和通用 AI 模块不同，它硬件级针对热电偶高阻抗、微伏级信号做过优化，内置双 CJC 冷端补偿直接测端子排温度并自动修正，省掉外接温补的麻烦。所有通道共用一个 CJC 基准（同一基座上两个 CJC 元件取平均或指定），配 1794-TB3T（带 CJC 孔位）效果最好。
有一点要注意——它是 Block Transfer 模块，不是普通标签直接映射 I/O。老系统用 PLC-5 或 SLC-500 需写 BTR/BTW 指令来读写配置字和数据字；接 ControlLogix/CompactLogix 经 1794-AENT/AENTR 适配器时，需在 Add-On Instruction 或 MSG 指令里配 Block Transfer，或直接用 Rockwell 提供的 AOI（1794_xx_Block_Transfer）。我现场遇到过新手当普通模拟量模块组态，一直报 Timeout——就是没配 BTR/BTW。
应用场景与行业案例
痛点切入：
窑炉区 8 支 K 型热电偶分散在 30 米管廊上，拉热电仺补偿导线进控制柜不仅贵还引入干扰。Flex I/O 站就近装在现场配电小箱，1794-IT8 一根网线/EtherNet/IP 回主站——既躲过温漂又少布几十根屏蔽线。模块坏了自己换一片插回去重 Load 配置就行，不用动整柜接线。
典型场景：
- 热处理/退火炉 —— 多支 J/K/S 型热电偶分区控温，1794-IT8 一块顶 8 点，就近安装减线路干扰
- 化工反应釜群 —— 防爆区外 Flex I/O 站用 TB3T 基座配 CJC，远程采集釜温送 ControlLogix
- 食品杀菌隧道 —— T 型热电偶测低温段，模块支持开路检测可及早发现偶丝断裂
- 橡塑挤出生产线 —— ±76.5mV 模式直接接熔体压力变送器 mV 输出（非 4-20mA 型），省 AI 卡
真实案例：
华东某铝型材厂氧化上色线，原设计 1794-AENT + 1794-IT8 ×2 采 16 支 K 型偶测槽液温度。某天上午 IT8 绿灯灭、槽温全变 32767（开路标志），工艺员慌了以为全线热电偶松脱。到现场量端子电压正常，拔下模块看背面金手指有轻微氧化——估计前阵酸雾渗进柜。手上正好一片测过的新 1794-IT8，插上 TB3T、钥匙拨到位置 3，上电 CJC 自检过，BTR 读到正常温度值。老法师说：”这模块十年没坏过，以后多备一片在备件柜。”
常见问题解答 (FAQ)
Q1：1794-IT8 支持热插拔吗？
Flex I/O 基座部分模块支持 RIUP，但热电偶模块建议先确认适配器/机架允许后再操作。拔插瞬间 Block Transfer 会报错（Timeout），若主程序没做 Fault 处理可能把 PLC 打进故障——稳妥做法是在停机或手动模式下更换，换完在线刷新 BTR 配置。
Q2：一定要用 1794-TB3T 端子基座吗？能用 TB2 或 TBN 吗？
物理上能插 TB2/TB3/TBN，但CJC 冷端补偿传感器只适配 TB3T（及 TB3TS）基座上预留的 CJC 安装孔。用不带 CJC 孔的基座，冷端补偿失效，温度读数会产生端子室温差误差（尤其环境温差大时可达数℃偏差）。精度要求高建议只用 。
Q3：ControlLogix 怎么跟它通信？和普通 1794-IE8 模拟量模块一样组态吗？
不一样。1794-IT8 是 Block Transfer 模块，不走周期性 I/O 映射。在 Logix5000 中需使用 BTR（Block Transfer Read）和 BTW（Block Transfer Write）指令或导入 Rockwell 提供的 AOI（1794_IT8_BlockXfer），配置 Module Definition 里的 Input/Output Words（通常 24~32 字配置 + 每通道 1 数据字）。忘记配 BTR/BTW 是最常见的现场报错原因。
Q4：如果只要测 mV 信号（非热电偶）能用吗？
可以。设成 mV 模式接受 ±76.5 mV，16bit 分辨率够用。注意输入阻抗和共模范围，别超 ±10V 共模电压，否则可能损模块。
Q5：新旧版本或 Series 有兼容差异吗？需要核对什么？
Series 及 firmware rev 主要影响 CJC 校准系数和某些诊断位定义，基本向下兼容。重点核对：①端子基座型号是否带 CJC 孔位 ②适配器（1794-AENT 固件版）③你的 PLC 程序里 Block Transfer 字长定义与模块 Publication 1794-IN021里给出的 I/O 映像格式一致——不一致会导致数据错位或 Config Error。
