描述
产品详情

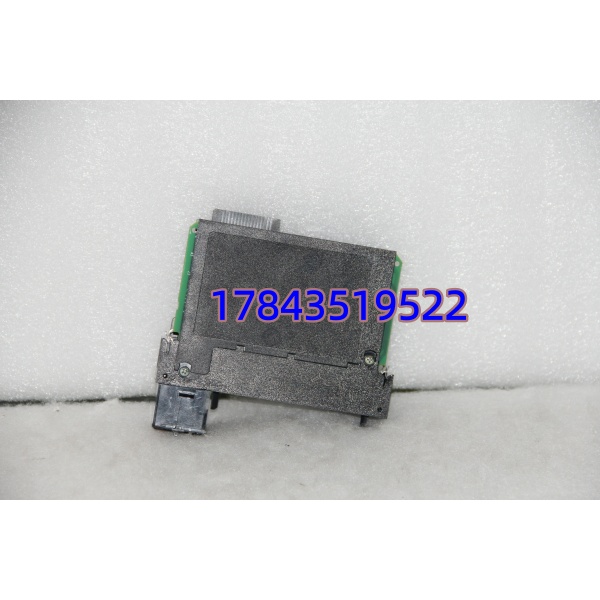

· 型号：1756‑IF6I
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — 1756 I/O Family
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | 1756‑IF6I |
| 产品描述 | ControlLogix 6‑Channel Isolated Analog Input Module |
| 输入通道 | 6 路差分（Differential），通道间电气隔离（非共地） |
| 可组态输入范围 | ±10 V、±5 V、0‑10 V、0‑5 V、±20 mA、0‑20 mA、4‑20 mA |
| 分辨率 | 16 bit（满量程 65535 counts） |
| 精度（25℃） | ±0.05 % FSR 典型值；±0.10 % FSR 全温范围 |
| 输入阻抗 | 电压模式 ≥ 1 MΩ；电流模式 249 Ω（±0.1 %） |
| 输入更新率 | 8 / 16 / 32 / 64 ms（软件组态，默认 8 ms） |
| 过压保护 | ±30 V DC 连续（端子对模块地） |
| 通道‑通道隔离 | 是，750 V DC 隔离（现场侧各通道相互隔离） |
| 背板电源需求 | 5 V DC @ 150 mA（典型），24 V DC @ 65 mA（典型） |
| 模块状态指示 | 模块 OK（绿）、每通道指示（绿：正常，红：故障/超限） |
| 可移除端子块 | 1756‑TBCH（36‑pin 螺旋）或 1756‑TBNH（36‑pin 弹片）——需另购 |
| 编程/组态软件 | RSLogix 5000 / Studio 5000 v16 及以上（HART 需 v18+ Logix5000 及 1756‑IF6IH 变体或 HART 通信模块配合） |
| 工作温度 | 0 … +60 ℃（IEC 60068‑2‑1/‑2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / C‑Tick / FM Class I Div 2 Groups A‑D / ATEX Zone 2 |
| 兼容机架 | 1756‑A4/A7/A10/A13/A17 及 Ex 机架（需 1756 电源及控制器） |
| 生命周期状态 | Active（1756‑IF6I 持续供货；1756‑IF6 非隔离版同期在售但隔离版更推荐新设计） |
产品介绍
化工厂现场碰过一回：同一机架插的是老款 1756‑IF6（6通道非隔离共地），三台不同接地的变送器信号串进同一参考点后产生约 40 mV 共模误差，pH 值显示飘了 0.3——工艺以为是电极坏了。换成 1756‑IF6I 后各通道浮地隔离，问题消失。这是它和便宜的非隔离版最大的实用差异：六路相互 750 V DC 隔离意味着多变送器混用不同现场地、或存在接地电位差的场合不会互相干扰，也不用额外加信号隔离器（每只隔离器省下来 ≈ ¥300‑500）。
严格来说它只在 1756 机架运行，不能插进 CompactLogix 1769 或 PLC‑5 机架；HART 现场仪表数据透传需配合 1756‑IF6IH（HART 增强版）或单独 HART 通信模块，普通 1756‑IF6I 仅支持 HART 供电直通不含 HART 协议解析。从采购角度看这款目前 Rockwell 仍在产（Series C 常见），交期视渠道 1‑6 周波动，建议新项目优先指定 IF6I 而非 IF6——差价有限但省掉外置隔离器成本和日后共模干扰排查工时。不适合用在只需单变送器或所有信号共地的低成本应用（1756‑IF4I/IF8 或 IF6 更经济）。
替换与升级建议
✅ 直接替换（同规格互换）
- ——同型号不同硬件版本可直接热插拔更换，Studio 5000 自动识别，无需改 I/O 组态。建议确认机架电源 5V 余量 ≥150 mA/模块。
- 1756‑IF6IH（HART 版本）——引脚兼容、可向下兼容运行原 1756‑ 工程文件；若项目未来要用 HART 变量读取则选此，反之无差别。
⚠️ 软件兼容（需改配置/重新下载）
- 1756‑IF6（非隔离版）——插槽兼容但通道不隔离，直接替换需改 I/O 组态中 Module Type，重新下载；若现场变送器接地不一致会有共模误差风险，不推荐往上升级方向反替（ 换 IF6 可能引入干扰）。
- 1756‑IF4I（4 通道隔离）／1756‑IF8I（8 通道隔离）——插槽同但通道数不同，需修改 Controller Tag 数组维度（INT[4]→INT[6] 或 INT[8]）及 I/O 配置，工程量约 0.5‑1 h 含 FAT，注意端子块 1756‑TBCH 引脚定义有偏移需核对接线图。
❌ 硬件不兼容
- 1769‑IF4／1769‑IF8（CompactLogix 系列）——物理尺寸、背板总线完全不同，无法插入 1756 机架。
- GE IC693ALG392／Siemens 6ES7 331‑x 等异品牌模块——无直接替代，只能保留 AB ControlLogix 架构或整柜改平台（成本高，一般不推荐仅因模块缺货而换平台）。
