描述
产品详情

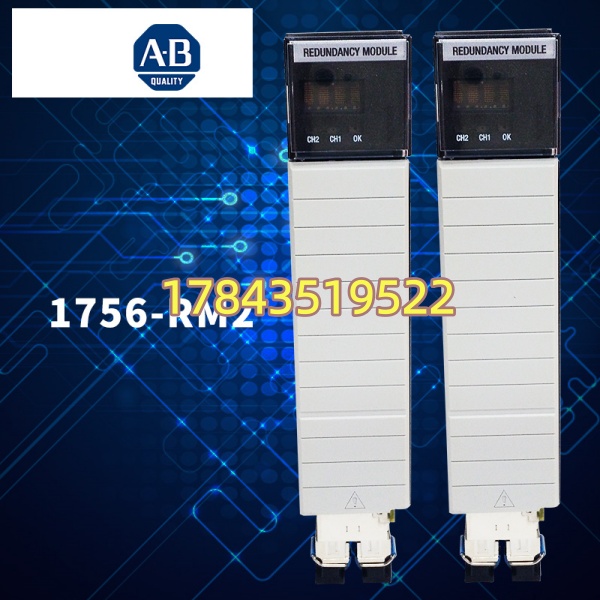

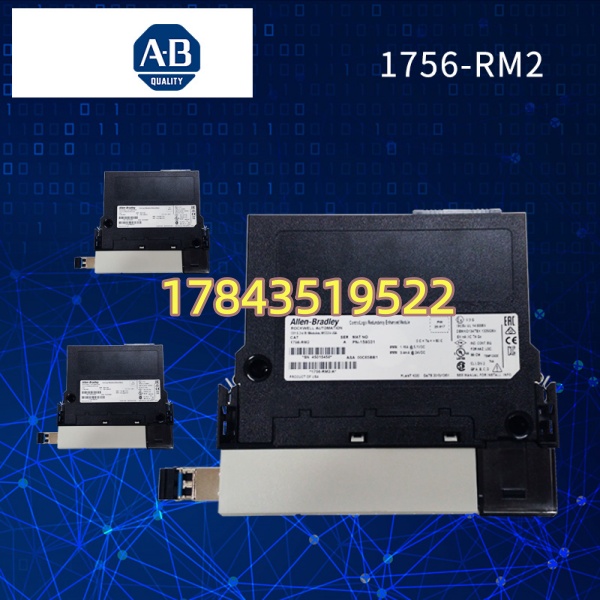

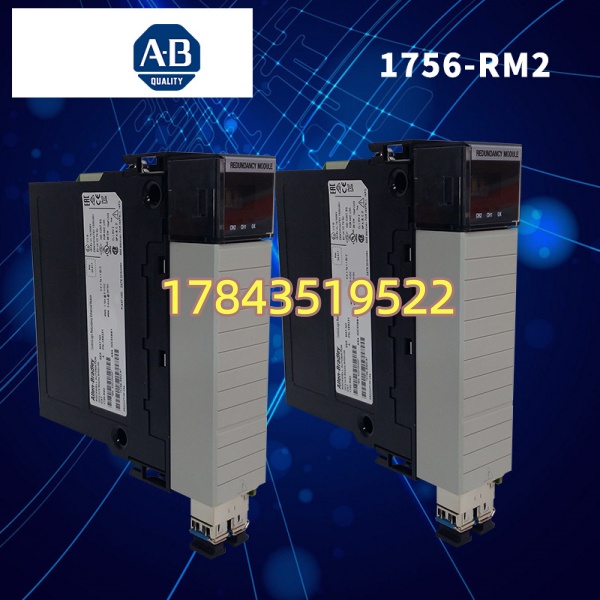

· 型号：1756-RM2
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 冗余系统模块（Enhanced Redundancy Module，Rev.2）
规格参数
- 目录号：1756-RM2（取代初代 1756-RM / 1756-RM/A）
- 安装位置：ControlLogix 1756 机架最右侧专用槽位（Slot 0 通常为 CPU，RM 在最右）
- 通讯介质：2根专用多模光纤（1756-RMCABx 光缆），一主一备同步链路，典型距离 2m/30m/300m 可选缆长
- 同步机制：周期性数据镜像（Tag + I/O 映像）+ 程序交叉加载，主备CPU经RM2保持数据一致性
- 切换类型：无扰切换（Bumpless transfer），主CPU失效/机架掉电/手动切换触发备机接管
- 兼容CPU：1756-L6x（5561/5562/5563等，需固件匹配）、1756-L7x（5572/5573/5574等，推荐），不兼容 L8x 直接使用（5089-RM2 对应新平台，需核对）
- 背板兼容性：1756-A/B/C/D/E 系列机架均可，需与另一机架 RM2 成对使用
- 指示灯：MODULE OK、SYNC、LINK1、LINK2、ERROR（具体以实物面板为准）
- 功耗/背板电流：约 400 mA @ 5V DC（典型，以发行版本为准），占用背板少量电源预算
- 工作温度：0～60°C，存储 -40～85°C，湿度 5–95% RH 无凝露
- 认证：cULus、CE、KC、FM（需核对具体铭牌）
- 关键注意：成对使用且固件版本须匹配成对；RSLogix/Studio 5000 项目需启用 Redundancy 选项授权
产品介绍
1756-RM2 是 ControlLogix 平台第二代冗余模块，插在主、备两台机架的最右侧，用专用光纤把主CPU的数据区、I/O映像和状态实时同步给备用CPU。当主控制器掉电、故障或被手动切出，备用CPU在数十毫秒内无扰动接管过程控制——这是连续工艺装置（锅炉、化工、造纸）防止单CPU死机导致全线停车的标准解法。
相比初代 1756-RM/A，RM2 在同步稳定性、诊断信息和与 Logix5570 系列的配合度上有改进。坦白讲，这模块本身不复杂，坑通常在组态：冗余必须在项目里正确使能、成对RM2固件一致、光纤链路 SYNC LED 常亮——这三样有一个不对，切换就会出问题甚至备机拒动。
应用场景与行业案例
凌晨两点处理过冗余切换失败——主CPU挂了备机不接，查下来是一对 RM2 固件一个 v16 一个 v18，SYNC 灯闪但不同步，现场没人注意到。这种教训让我养成习惯：RM2 必须成对建档、固件锁死同一版本。
典型场景：
- 电厂/热力DCS辅助控制——输煤、化水程控要求控制器单机故障不停程，ControlLogix 冗余标配。
- 连续化工/石化装置——反应釜温控、配料，非计划停机=物料报废，RM2冗余保安全。
- 造纸/薄膜拉伸生产线——MCC+传动协调控制，主备切换保产线不断。
- 水处理/污水厂SCADA——远程IO+冗余CPU架构，RM2保障调度连续。
真实案例：华北某化工厂，2008年投用的 ControlLogix5555 冗余系统升级到 1756-L63 + 1756-RM2。旧系统 RM/A 有一块光口氧化接触不良，偶发 SYNC 断链报警但未影响运行。某次春季停电后送电，主CPU起来后备CPU 显示”Not Synchronized”，切换测试失败。到现场量光纤衰耗正常，发现旧RM/A与新RM2混用——Rockwell 虽称背兼容但此批次固件不匹配会卡在同步握手。换成一对 RM2、刷相同 Firmware、清冗余映像重新下载，OK。临走交代仪电班组：RM模块以后成对更换，不混代。
常见问题解答 (FAQ)
Q1：1756-RM2 支持热插拔吗？能带电插拔吗？
ControlLogix 背板支持热插拔，但不建议随意热拔运行中 RM2——拔掉瞬间该机架冗余同步中断，如恰在主备切换过程中可能造成不确定状态。正确流程：确认该机架当前不是Primary（或先手动切换），记录状态，再插拔；换新模块后等 MODULE OK 和 SYNC 常亮再认为冗余恢复正常。
Q2：我原来用 1756-RM/A（初代），能直接用 1756-RM2 一对一替换吗？
通常可以成对替换，但必须两套机架都换成 RM2 并配对使用，不要混用 RM/A + RM2（某些固件组合允许但诊断受限，现场不推荐）。项目文件建议升到较新 RSLogix 5000 / Studio 5000 版本并确认 Redundancy 模块类型已更新，重新下载冗余配置。
Q3：1756-RM2 能配合 1756-L8x（GuardLogix 5580）用吗？
不能。1756-L8x 系列冗余需用 1756-RM2XT 或指定新型号（部分 L8 冗余方案改用 5069/1756 不同架构），购买前核对 Rockwell PCDC 兼容性矩阵，别凭老经验乱配。
Q4：二手/拆机 RM2 怎么验货？有什么坑？
①外观无烧灼、光纤口陶瓷套筒无裂碎；②上电 MODULE OK 绿亮，不插光纤 ERROR 应闪（正常），对连后 SYNC 绿亮；③读 Firmware 版本（通过 RSLinx 或 Studio 5000）→ 成对模块固件须一致；④要求卖家做冗余切换实测（主备CPU+成对RM2 同步→手动切换→I/O保持），只测上电不叫测过冗余。
Q5：光纤用什么型号？距离有限制吗？
Rockwell 专用 1756-RMCABx 多模光缆（常见 2m/30m，长距选 1756-RMCAB300 等），连接器为 duplex ST 或 SC 视版本。超出标准长度需核算光衰，建议不超过说明书规定（通常 ≤300m 多模），单模需确认模块是否支持——标准 RM2 是多模，不要拿普通单模尾纤硬插。
**Q6：冗余切换时间多快？会影响现场设备吗？
典型切换时间 <100ms（小程序更快），数字量输出模块带”Hold Last State”或”Programmed Default”可避免DO误动。关键点：AO/DO模块必须组态为支持冗余输出保持，否则切换瞬间可能有短暂输出不确定——这是很多人忽略的点，建议复核模块属性里的 Redundant Output 设置。
