产品详情
· 型号：1420-V2-ENT
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：Bulletin 1420 PowerMonitor 500 — V2基础型带LCD，ENT=EtherNet/IP通信，无DO/AO

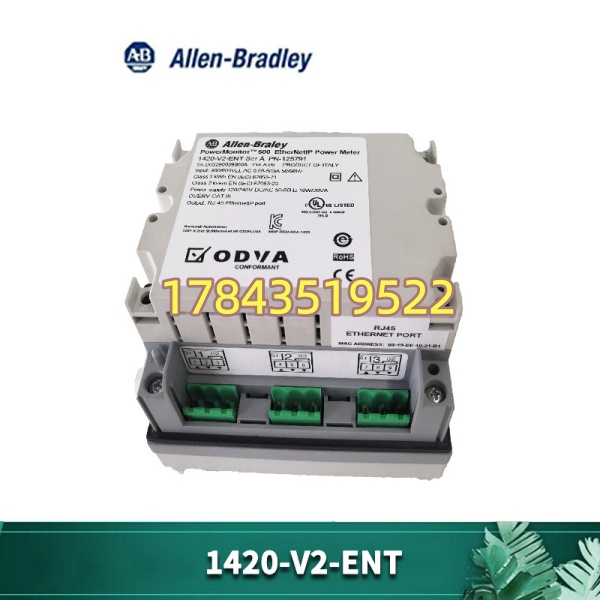

A-B-1420-V2-ENT.
规格参数
- 产品目录号：1420-V2-ENT（PowerMonitor 500 Base w/LCD & EtherNet/IP, no outputs）
- 适用系统：1φ/2φ/3φ三线/3φ四线 自适应
- 电压测量范围：线电压V-LL 277～830V AC RMS（额定600V AC），线中性V-LN 160～480V AC RMS（额定400V AC），可直接接入或通过PT/VT
- 电流测量：内置隔离CT，标称5A AC，最大连续6A；支持外接CT扩展量程
- 测量精度：电压/电流±0.1% FS；有功功率/电能±0.2%（符合EN62053-21Class 1，ANSI C12.1Class 1.0）；功率因数±0.001+0.5%
- 采样率：50Hz时3200 samples/s，60Hz时3840 samples/s；True RMS失真波形测量；支持2～31次谐波THD分析
- 通信接口：双RJ45端口，EtherNet/IP（CIP Explicit & I/O Messaging）+ Modbus TCP/IP，10/100Mbps，支持DLR设备级环网

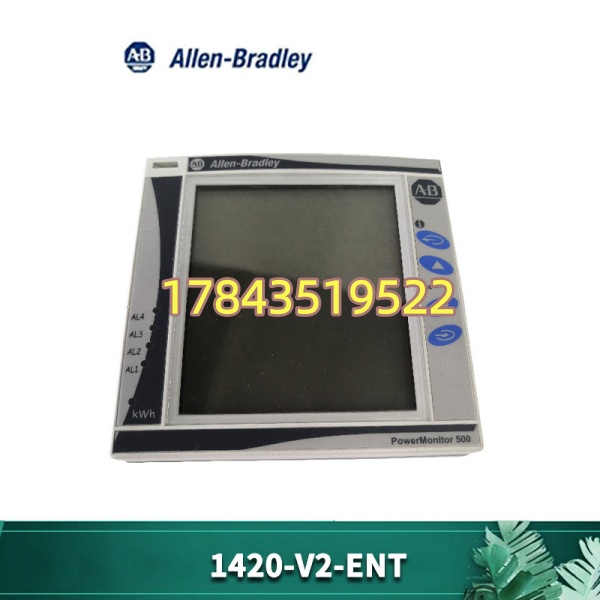

- 本地显示：前面板4行×字符LCD背光屏 + 4个功能按键，可就地查看电压/电流/功率/电能/需量
- 辅助电源：100～240V AC（48～62Hz）或120～240V DC，功耗<10W
- 电能计量：双向kWh/kVARh（导入/导出），运行小时计数器，带RTC实时时钟，最多4个可配置虚拟报警
- 安装方式：盘面开孔96×96mm（DIN 43700标准），深度≈56mm；前面板防护IP65/NEMA 4X，箱体侧IP20
- 工作环境：-20～+60℃（以原厂手册为准，部分资料标注-25～+40℃工作，建议核对具体固件版本），存储-40～+85℃，湿度5～95%非凝露
- 认证：UL/cUL Listed、CE、CSA、符合EN62053-21/EN50470-3

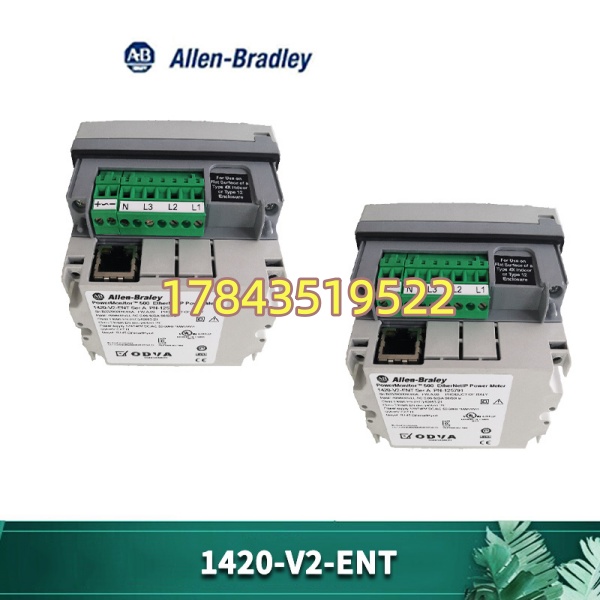

A-B-1420-V2-ENT.
产品介绍
1420-V2-ENT不是PLC模块，是Allen-Bradley PowerMonitor 500系列盘装电力监测仪。V2代表600V级基础型带LCD无输出，ENT表示板载EtherNet/IP（兼Modbus TCP）。它的核心价值是直接并接在低压配电柜母排/CT二次回路上，把全参数电气数据（含谐波、需量、双向电能）打包成CIP标签送给ControlLogix/CompactLogix，省掉模拟量变送器和第三方网关。
与1400系列或普通数显表比，它精度到Class 1计量级，支持Studio 5000直接添加EDS描述文件做Add-On Profile，数据映射是现成的。坦白讲，如果你只需要就地看数和能耗分摊，不带继电器输出的V2-ENT够用了；如果需要越限跳闸建议看V1A-ENT（带DO）。面板IP65适合直接装在开关柜门上，老厂改造拧几个螺丝就能并进去。
应用场景与行业案例
痛点切入：
配电柜没有分项计量，总进线跳了找不到是哪个车间浪涌导致的；变频器大量投运后谐波烧补偿电容但普通表看不到THD；想接FactoryTalk EnergyMetrix但现场只有老式指针表——这种局面下1420-V2-ENT能直接顶上去，不断电情况下并接PT/CT二次读取全量数据。
典型场景：
- 化工厂总配/车间分配电柜 — 按产线分摊电费，需双向计量（光伏余电上网也支持）
- 变频器密集的造纸/冶金产线 — 监测电压暂降、THD，提前预警谐振而不是等电容炸
- 食品饮料厂MCC柜 — 通过EtherNet/IP挂CompactLogix，用现有网络不做额外布线
- 数据中心UPS出线回路 — 高精度需量记录，配合告警做负载均衡
- 老旧厂房节能改造 — 盘装96×96开孔兼容传统数显表位，前面板IP65耐冲洗
真实案例：
南方某轮胎厂硫化车间，原先用机械式电度表，每月财务质疑单耗异常但查不出原因。凌晨因一台315kW电机启动造成母线暂降，老表直接跳过没记录，生产主管骂了一周。我让备件库翻出一块1420-V2-ENT替掉旧表，EtherNet/IP接到现有1769-L33ER，Studio 5000加AOI后开启电压暂降事件记录。三天后捕捉到同一次暂降到82%持继120ms，顺藤摸瓜发现电容柜投切不同步。换件成本几千块，但解决了半年的扯皮。有一点要注意——初次组态务必核对Keying（电子键控）和固件版本，不匹配会报16#0204 Fault。
A-B-1420-V2-ENT.
常见问题解答 (FAQ)
Q1：1420-V2-ENT支持热插拔吗？能不能带电更换？
不支持。它是独立供电的盘装仪表，背后有100～240V AC辅助电源和CT/PT接线。更换前必须断开辅助电源和CT回路——带电拔插可能损坏通信端口或产生CT开路危险（CT二次侧开路会打出高压弧光）。仪表本身断电重启约10秒内完成自检。
Q2：能和Siemens/施耐德PLC通信吗？
EtherNet/IP是Rockwell原生，但也支持Modbus TCP/IP。Siemens S7-1200/1500可通过PUT/GET或第三方Modbus TCP库读保持寄存器，就是组态麻烦点要自己建数据映射表，不如接AB的Logix那么丝滑。
Q3：停产了有没有替代？V2-ENT和V1A-ENT区别在哪？
1420系列目前Active状态（以Rockwell Product Lifecycle查为准），未停产。V1A-ENT多了2路数字继电器输出（可设越限跳闸/脉冲输出）和0～20mA模拟量重传，V2-ENT纯监测无输出。若只需监测选V2-ENT更便宜。
Q4：内置CT 5A够用吗？大电流回路怎么搞？
内置CT只测本柜二次电流，主回路要用外置CT（比如400/5A、1000/5A），把CT二次5A接入仪表电流端子即可，量程在菜单里设变比。注意CT极性别接反，否则有功电能符号反向（显示发电方向）。
Q5：如何鉴别拆机件是否原装/被翻新？
看机身激光蚀刻序列号能否在Rockwell官网查Lifecycle；拆开机盖（需卸螺丝）看PCB上有无氧化发黑（仪表曾长期在潮湿环境运行过的别买作关键计量点）；上电后进菜单看Total Run Hours——新表接近0，拆机件几百到几千小时属正常。
