产品详情
· 型号：1756‑L61 / 1756‑L61A（Series A，终版通常为 Series B/C，A 版为早期固件）
· 品牌：Allen‑Bradley / Rockwell Automation
· 系列：ControlLogix 1756‑L6x 标准控制器（Logix5561）

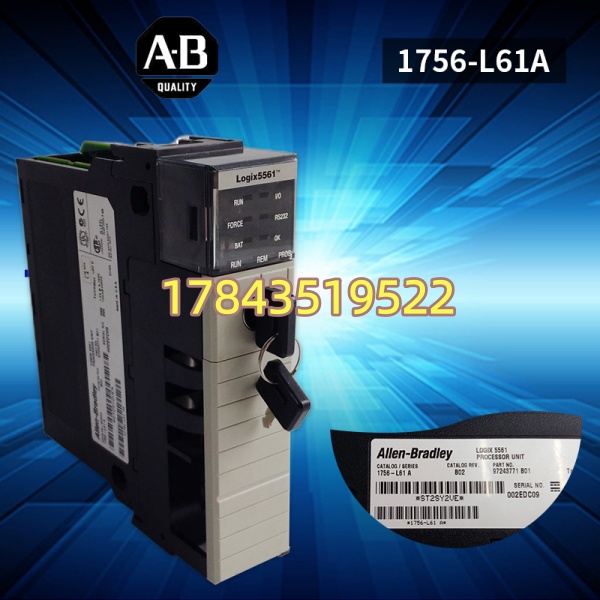

A-B-1756-L61A
规格参数
- 目录号：1756‑L61（1756‑L61A = Series A 标记），对应 Logix5561 处理器
- 用户内存：2 MB（程序＋标签数据），I/O 内存 478 KB
- 可选非易失存储：CompactFlash 卡 1784‑CF64 或 CF128（64MB/128MB），用于程序自动存档
- 背板电流消耗：1.2 A @ 5.0 V DC，14 mA @ 24 V DC（典型）
- 内置通信口：1 × RS‑232 DB9（DF1 Full/Half Duplex、ASCII、DH‑485、Modbus RTU 从站）
- 背板通信：通过 1756 背板连接 ENBT/CN2/EN2T/DNB 等通讯模块，最大 250 个 Controller Tags 连接
- I/O 容量：最大 128,000 数字点 / 4,000 模拟通道（系统总 I/O 上限 128,000）
- 任务结构：32 个任务（含 1 个连续任务＋31 个周期/事件任务），每任务最多 100 个程序
- 扫描性能：布尔指令执行约 0.08 ms/K，典型扫描依程序规模而定
- 电池备份：1756‑BA1 或 1756‑BA2 锂电池（保持 RAM 及时间戳 RTC，约 5 年寿命）
- 安装机架：任意槽位插入 1756‑A4/A7/A10/A13/A17 机架，配 1756 系列电源
- 编程软件：RSLogix 5000 v10 ～ v20（v21+ 不再支持 L6x 系列，需核对你的项目版本）
- 工作条件：0～60℃ / 5～95% RH 非凝露，需核对 UL/cUL/CE/ATEX 认证依批次
- 尺寸重量：约 30.5 × 17.8 × 14 cm（带包装），模块本体 ≈0.32 kg

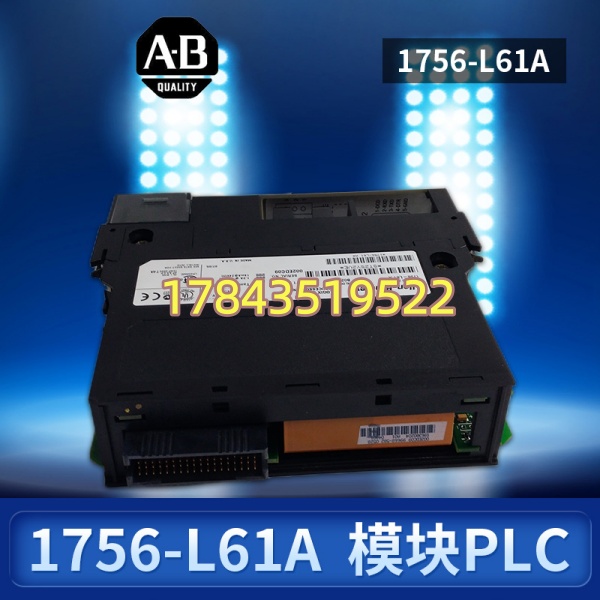

A-B-1756-L61A
产品介绍
1756‑L61A 是 Rockwell ControlLogix 家族的中型 CPU（Logix5561），2MB 用户内存，面向中等规模离散制造和过程控制。它不带内置网口，以太网靠背板上插 1756‑ENBT/EN2T 实现。L61 在 2000 年代初大量装机，现 L6x 全线停产，官方推荐升到 1756‑L71（2MB 同容量）或 L72（4MB），需配合 Studio 5000 v21+ 及可能的程序版本迁移。
坦白讲，买 1756‑L61A 基本只有两个理由：老线 MRO 原位替换不断电改程序，或者手里 ACD 文件是基于 v16～v20 开发的没法直接升 L7x（L7x 需导入并升级项目版本）。Series A 和 B 固件有差异，A 版较老，现场我倾向用 Series B（1756‑L61/B）替入，只要固件版本不低于原项目最低要求一般向下兼容。
应用场景与行业案例
凌晨两点我最怕接到电话说”CPU 故障灯亮、程序丢失、产线趴窝”——老 ControlLogix 机架里 L61 电池漏液腐蚀底板插座或 EEPROM 老化后就会这样。这时候你不想改程序、不想升版本，只想拔掉旧的插块好的马上跑起来。
- 汽车总装/焊装线 — 原有 L61＋ENBT 架构，原地换新 L61 保持 RSLogix 5000 v16 项目不变，零改动恢复。
- 食品饮料包装产线 — 2MB 内存够装配方和顺序逻辑，不需要 L7x 大内存，原位替换成本最低。
- 水处理/污水厂 SCADA — 带 ControlNet 远程 IO 的老站，L61 直接兼容 CNB 模块无需重组网络。
- 造纸/橡塑挤出 — PID 回路多但 IO 适中，L61 性能够用且 CF 卡做程序冷备份防丢。
真实案例：
华南某饮料灌装线，周日早班开机 CPU OK 灯闪 Fault，连不上。拆出 1756‑L61/B（原装 A 版早被换过），发现电池漏液侵蚀电池座附近电路——内存其实还在但背板通讯挂了。库房有块测过好的 1756‑L61/B（二手 A 级），插 CF128 卡自动加载上次存档，换上后钥匙开关 RUN，2 分钟产线恢复。要是没备件等订货改 L71，光程序迁移+现场验证至少停工半天。老线 MRO 备件就是买这个确定性。

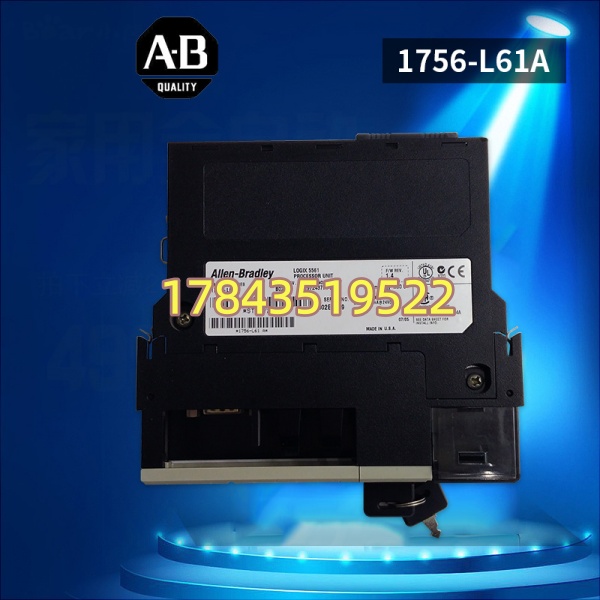

A-B-1756-L61A
常见问题解答 (FAQ)
Q1：1756‑L61A 支持热插拔吗？能带电拔插更换？
不支持热插拔。ControlLogix CPU 必须钥匙切 OFF 或断机架电源后再插拔，带电操作可能损坏背板连接器或导致机架 I/O 全部掉线触发更大范围停机。
Q2：L61 停产了，升级用哪个型号？程序要重做吗？
官方替代是 1756‑L71（2MB，Logix5571）或 L72（4MB）。不能直接插进去跑——需用 RSLogix 5000 / Studio 5000 打开原 .ACD 文件，执行”项目升级（Change Controller）”到 L71，固件和 I/O 组态会自动转换，多数逻辑无需重写，但需现场下载验证。原 L61 项目若用 v13～v20 开发，升 L71 最低要求 Studio 5000 v21+。
Q3：Series A 和 Series B 的 1756‑L61 能混用吗？程序兼容吗？
硬件上都能插同一机架。关键是固件版本。只要新 CPU 的固件版本 ≥ 原项目保存时指定的固件版本，程序可直接下载运行。Series B 通常固件更新（如 v16～v20），比 A 版（常停留在 v10～v13）更推荐做备件。若原项目指定了某个旧固件，刷对应版本即可。
Q4：L61 没有网口，怎么连上位机/SCADA？
通过背板插通讯模块，最常见是 1756‑ENBT（100Mbps）或 1756‑EN2T/EN3T（千兆，更好性能）。RS‑232 口（前方 DB9）也可临时接笔记本做串口 DF1 下载或故障诊断。
Q5：CF 卡必须要吗？程序存在哪？
程序默认存在 CPU RAM（电池保持）。CF 卡（1784‑CF64/CF128）用于非易失备份——设置 Auto‑Load on Power Up 后，断电拔电池也不丢程序。没有 CF 卡，电池耗尽或长时间断电会丢程序需重新下载。MRO 建议常备同规格 CF 卡做镜像备份。
Q6：怎么鉴别拆机件好坏？有什么坑？
重点查三点：①电池仓无漏液腐蚀（最常见死因）；②上电后 LCD/LED 自检无 Error，能通过 RS‑232 连上 RSLogix 5000 Go Online；③让卖家提供已通过 “Upload” 验证或至少开机自检视频。Series A 固件过老建议优先买 Series B 测过好的。
