描述
产品详情

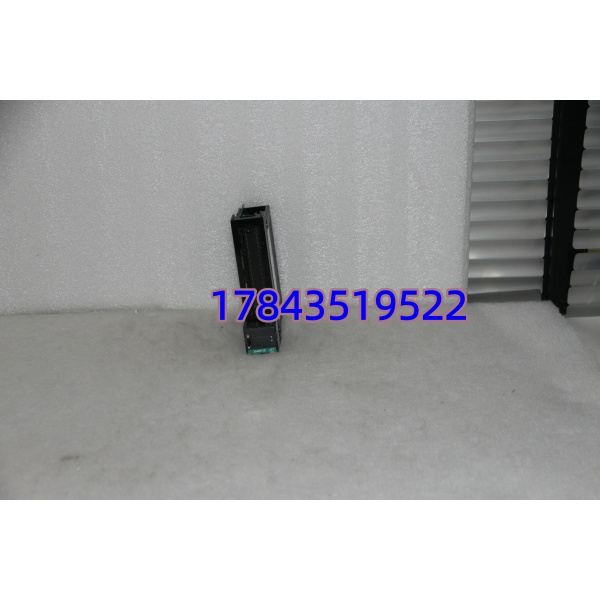

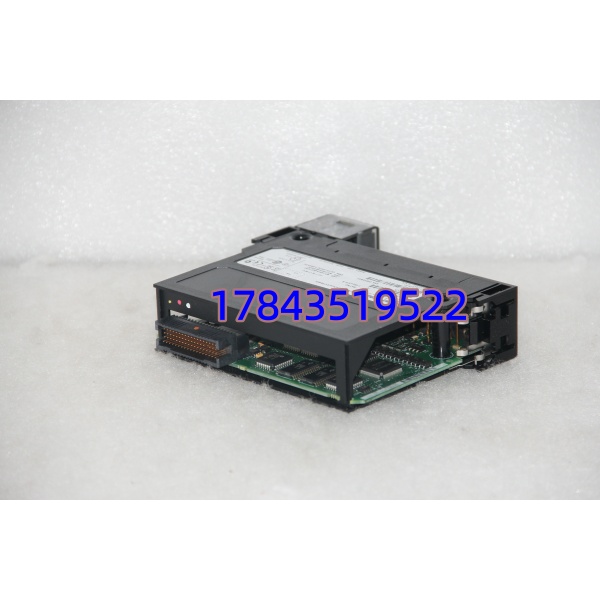

· 型号：1756-OB16I
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：ControlLogix 1756 — Digital DC Output Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 1756-OB16I（Catalog Number，早期 Rev 亦标作 1756-OB16/I 变体） |
| 系列平台 | Allen-Bradley ControlLogix 1756 背板系统 |
| 模块类型 | 16-Point 12/24V DC Source Digital Output（源型输出） |
| 输出点数 | 16 点，独立（Non-isolated common 分组依端子块而定，通常每 8 点 1 Common） |
| 额定输出电压 | 12 V DC 或 24 V DC（范围 10～30 V DC 外部负载电源） |
| 每点额定电流 | 0.5 A @24V DC（阻性负载），最大 2.0 A 合计/模块 |
| 浪涌电流 | 最大 2 A 持续 10 ms |
| 导通压降 | ≤1.2 V @0.5 A（典型 0.3～0.8 V） |
| OFF态漏电流 | ≤1.0 mA |
| 背板电流消耗 | 170 mA @5V DC（由 1756 电源模块经背板供给） |
| 输出保护 | 电子熔断（电子断路器，过载自动关断对应点，可自动复位） |
| 诊断指示 | 模块 OK / I/O 状态 LED，每点独立 Output ON LED |
| 端子块要求 | 须配 1756-TBCH（36-pin 弹簧）或 1756-TBS6（36-pin 螺丝），另有 1756-TBNH 等兼容 |
| 安装方式 | 插入 ControlLogix 机架任意 I/O 槽位，与 1756 电源/控制器同一机架或经 1756-CNB/ENBT 远程 |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 湿度 | 5％～95％（无凝露） |
| 认证 | UL / cUL / CE / C-Tick / FM / Ex 适用（部分版本具 Division 2 认证，请以标签为准） |
| 生命周期 | 成熟产品（Mature），原厂仍可订但交期波动；市面大量全新拆机/全新库存流转 |
产品介绍
某个汽车焊装线项目里碰到过——原装1756-OB16（无”I”后缀）停产改版后直接发1756-OB16I，插进机架 RSLogix/Studio 5000 自动识别，逻辑无需修改，端子接线一字不动，产线零改动恢复。这就是1756-OB16I的真实定位：ControlLogix 家族最常用16点DC源型输出模块的小改版（严格来说”I”只是内部修订标识，电气规格与1756-OB16完全一致，Rockwell官方Datasheet将其列为1756-OB16的等效替代目录项），采购和现场都省心。
从B2B采购决策看，它的商业价值不在参数亮点——而在现货可得性+向下兼容零工程变更。ControlLogix老线改造或备件补库，买它就图三点：①现网程序不用动（同Module Type 1756-OB16 in I/O Configuration）；②端子块1756-TBCH/TBS6完全复用；③渠道现货通常48小时内可发，比等原厂6～12周交期更契合抢修场景。若你原线是1756-OB16（沉/源型注意！1756-是Sinking型，1756-OB16I是Source型——两者不能混用，这点下面替换板块专门说明），确认负载接线是Source接法再下单。
替换与升级建议
✅ 直接替换（零改动）
- 1756-OB16I ←→ 1756-OB16I（同型号不同Rev）：完全同规格，插拔即用，Studio 5000自动识别。
- ：Rockwell将原1756-逐步被1756-取代，电气一致，端子块兼容，I/O配置中Module Type选1756-即可向下兼容——但订货时确认你现场是Source（源型/正极性公共端接+24V）接法。
⚠️ 软件兼容但需核对接线（易出错）
- ：物理插槽兼容，但输出极性相反！若原系统是按Sinking设计（负载负端回模块Common，Common接0V），直接换1756-会导致负载不动作。改换需同步改现场负载接线（Common改接+24V，负载负回0V），属接线工程变更，不建议紧急抢修时贸然替换。采购前务必核对原柜图纸是 Source 还是 Sinking！
❌ 硬件不兼容
- 1756-OW16I（继电器输出）／1756-OB32（32点DO）：点数、电压等级、接线方式均不同，不可替换。
- 1756-IFxx／1756-OFxx（模拟量）：完全不同类型，物理可插但系统报错。
