描述
产品详情

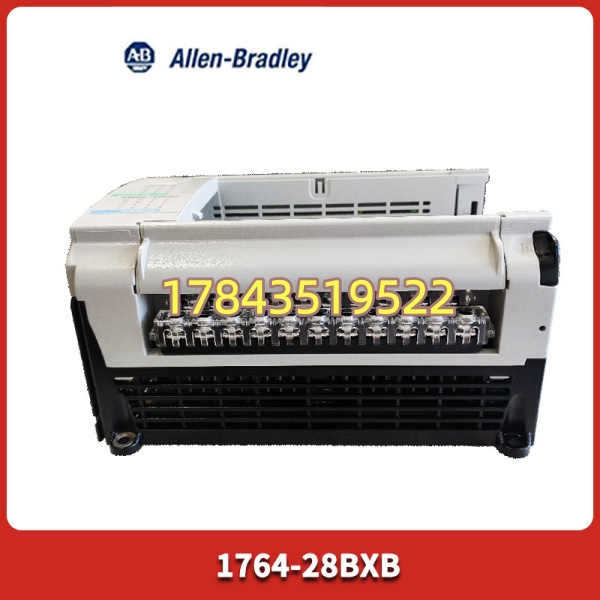

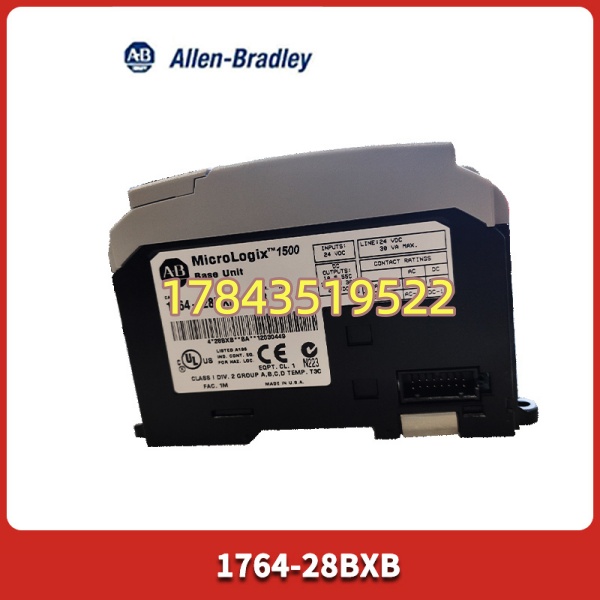

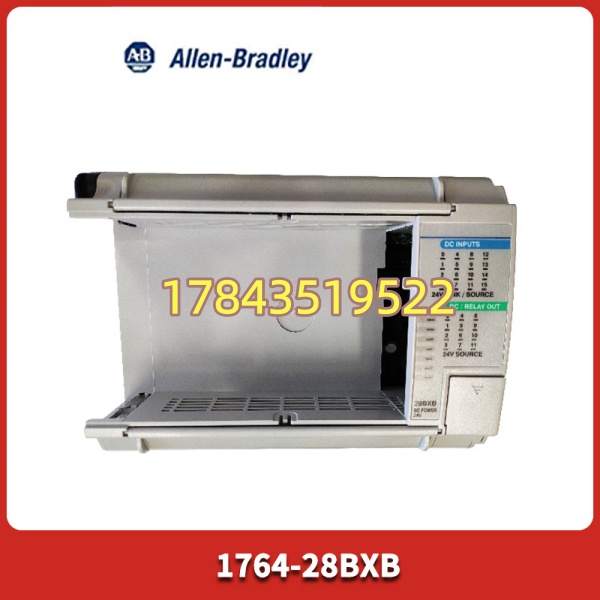

· 型号：1764-28BXB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：MicroLogix 1500 — Bulletin 1764 Base Unit
规格参数
- 产品类型：MicroLogix 1500 组合基座单元（须搭配1764-LSP或1764-LRP处理器模块使用）
- 供电电压：20.4～26.4 V DC（标称24 V DC），典型功耗≈15W，最大负载电流400mA@24VDC
- 数字量输入：16点 24V DC，漏型/源型可配置（Sink/Source），其中8点标准+8点高速（20kHz HSC）
- 数字量输出：12点 — 6点继电器（Form C，2A@240VAC/30VDC），6点 24V DC FET晶体管（0.5A/点，其中2点高速20kHz PTO/PWM，4点标准）
- 高速I/O：8路20kHz高速输入（可组态正交计数/频率），2路20kHz高速晶体管输出（PTO/PWM）
- 扩展能力：支持最多4个1762 MicroLogix扩展I/O模块（插在基座右侧总线），最大本地+I/O扩展512点需核对原厂手册
- 通信接口：基座本身无口，插上1764-LSP/LRP后提供隔离RS-232/RS-485（DF1、DH485、ASCII）及可选Ethernet（LSP无以太网，LRP无原生以太网，需1761-NET-ENI或1764-ENETBT若需以太网）
- 用户内存：取决于插入的处理器——LSP=7KB（4K程序+3K数据+512字），LRP=14KB（10K程序+4K数据），EEPROM备份支持1764-MM1
- 内置功能：内置实时时钟（RTC，需电池1764-BA1），支持PID（最多8回路），数据日志，在线编辑（LRP）
- 安装方式：35mm DIN导轨或面板安装，水平安装（端子在上/下），尺寸约168×138×87 mm（W×H开闩×D）
- 工作环境：0～55℃（运行），-40～85℃（存储），5～95%RH无凝露，IP20
- 认证：UL、cUL、CE、C-Tick、Class I Division 2（以铭牌为准）
产品介绍
1764-28BXB不是独立运行的PLC，它是MicroLogix 1500系统的”身体”——插上1764-LSP或1764-LRP处理器后才构成完整控制器。它把电源、28点I/O（16入24VDC + 6继+6FET出）、扩展总线、编程口都整合在一块底座上，比MicroLogix 1200/1100集成度更高且支持1762扩展模块。坦白讲，MicroLogix 1500全系2022年已停产，新机绝迹，现在流通的全是拆机/翻新件。
它解决的是小型产线需要比ML1200更多I/O和HSIO但又不想上升级到CompactLogix的场景——比如包装机的高速计数+PTO定位+继电器驱动电磁阀混合需求。和1764-24BXB（120VAC供电版）不通用，买错供电规格直接烧。和1769 CompactLogix完全不兼容，别拿1769 CPU往这上面插。现场换基座必须拔下原CPU装回新基座，程序存于CPU模块内不会丢，但I/O接线全部重接——这就是我建议拍照记录端子排的原因。
应用场景与行业案例
痛点切入
MicroLogix 1500基座进水、端子排烧灼、继电器触点粘连是常见死法。它一坏整台机器瘫掉——但产线上大多配的是ML1500，改CompactLogix意味着重新选型、重新布线、重写程序，老板根本不批预算和停机窗口。换一块测过的1764-28BXB，把原CPU插回去，半小时恢复，是现场最现实的止损手段。
典型场景
- 立式包装机/枕式包装机 — 8路20kHz编码器反馈高速计数+2路PTO控制伺服/步进定长切断，继电器输出驱磁阀，ML1500+1764-28BXB刚好够用且成本可控
- 水处理加药撬装 — 16DI接液位/流量开关，6继输出启停加药泵，6FET输出驱动比例阀，24VDC供电适合现场直流屏，1762扩展模块加模拟量
- 橡塑挤出辅机 — PID温控（需1762-IT模入扩展）+主机通讯（DF1或DH485到上位SLC/CLX），老厂延续原架构不动
- 食品灌装单机 — 原装ML1500控制洗/灌/封三段时序，1764-28BXB替换烧蚀基座恢复生产，RSLogix 500工程无需改动
真实案例
华东某调味品厂枕包机，夜班突然所有DI指示灯不亮，端子排闻到焦糊味——1764-28BXB输入端受浪涌打坏。原机配1764-LRP CPU，程序复杂没人敢动。库房有一块测试OK的二手1764-28BXB（同Revision B）。先拍下原端子接线照片→断电→拔出LRP CPU小心保管→拆旧基座→装新基座→按照片复原所有DI/DO接线→插回LRP→上电RUN。整个过程38分钟，程序完好（程序在CPU闪存里），产线恢复。老师傅后来加了个24V DC防雷模块在基座前端电源入口。有一点要注意——继电器输出触点寿命有限，若现场频繁切换>10次/秒建议改FET输出点或外部中间继电器过渡。
常见问题解答 (FAQ)
Q1：1764-28BXB能单独当PLC用吗？能和1769 CompactLogix或1763 MicroLogix 1100通用吗？
不行。它本身只是带I/O和电源的基座，必须插入1764-LSP或1764-LRP处理器模块才能运行。和1769/1763/1762都不兼容——1769 CPU插不进，1763是单体结构没有基座概念。买前确认你有匹配的1764系列CPU。
Q2：换新基座后程序会丢吗？需要重新下载吗？
程序存在1764-LSP/LRP处理器模块的Flash里，拔下CPU再插回新基座程序不受影响。但建议换基座前用RSLogix 500做一次上载备份（Upload），以防意外。I/O地址映射自动识别，无需重配。
Q3：1764-28BXB和1764-24BXB/1764-28BWB有什么区别？能混用吗？
- 1764-28BXB = 24V DC供电，16×24V DC DI，6继+6×24V DC FET DO（本型号）
- 1764-24BXB = 120/240V AC供电，16×120V AC DI，6继+6×继电器DO（供电不同不可混用）
- 1764-28BWB = 类似28BXB但有不同输出组合（部分批次/区域型号）
绝对不能把24VDC基座接AC电源或反之，会烧毁。同系列CPU（1764-LSP/LRP）三种基座通用。
Q4：MicroLogix 1500停产了，官方迁移替代是什么？
Rockwell推荐迁移至1769 CompactLogix 5370/5380系列（如1769-L30ER），需更换所有基座、重新选型I/O、用Logix5000重写程序并用Migration Tool辅助。对老线续命建议囤二手测试良品1764全套（基座+CPU+扩展），比整套改造现实得多。
Q5：继电器输出端能直接驱动三相接触器或加热管吗？
继电器输出（Form C）额定最大2A@240VAC/30VDC，可直接驱动小功率单相接触器线圈或电磁阀。大感性负载（>1A线圈）建议加热电隔离中间继电器或浪涌抑制器（并联RC或二极管），否则继电器触点易粘连——这是ML1500基座返修最常见原因。
Q6：二手/翻新基座到货怎么快速验货？
① 外观检查端子排无烧灼碳化、弹簧无断裂；② 插入已知好CPU（1764-LRP）→上电→RUN灯亮、I/O指示灯随强制点变化；③ 用RSLogix 500 Force各DI/DO通道验证通断；④ 查Series版本（建议Series B Rev A/B/C均可，Series A早期批次HSIO可能有勘误需核对原厂ERRATA）。
