描述
产品详情

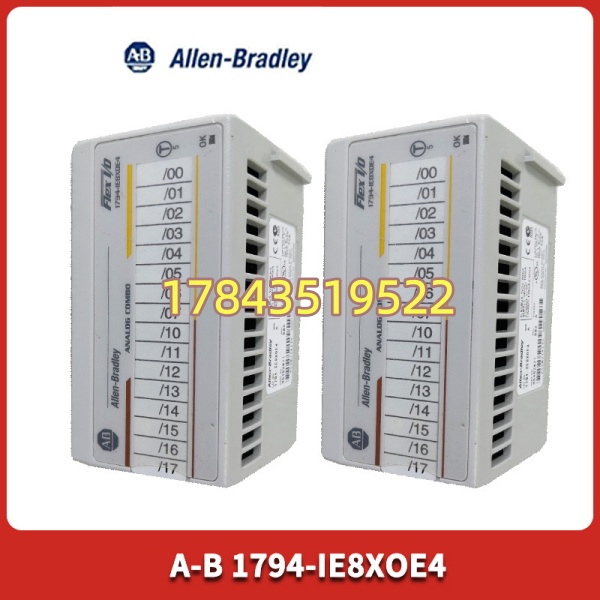

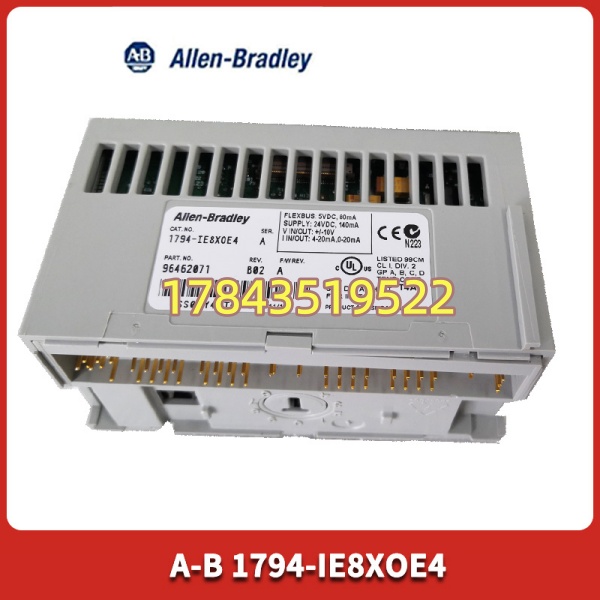

· 型号：1794-IE8XOE4
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：Bulletin 1794 — FLEX I/O Analog Combination Module
规格参数
- 目录号：1794-IE8XOE4（标准版，XT 扩展温度版需核对 1794-IE8XOE4XT 可用性）
- 模块类型：FLEX I/O 高密度模拟量组合模块，8 AI + 4 AO
- 模拟量输入：8 点单端（Single-ended）、非隔离，每通道独立软件组态
- 输入信号范围：电压 ±10V DC、0–10V DC；电流 0–20mA、4–20mA
- 输入阻抗：电压模式 ≥1 MΩ，电流模式 250Ω（内部采样电阻）
- 模拟量输出：4 点单端非隔离，软件组态 ±10V、0–10V、0–20mA、4–20mA
- 输出驱动能力：电流输出最大 ≈21mA（负载≤600Ω），电压输出负载≥1kΩ
- 分辨率/精度：输入 12~16位（手册标 13位数据字），典型精度 ±0.1%~±0.2% FS @25℃
- 背板电源消耗：FlexBus 电流 ≈60mA @5V DC；外部现场电源 24V DC（典型）
- 隔离：通道间非隔离，通道↔背板基本绝缘约 50~75V DC（不是安全隔离）
- 配套端子底座：须配 1794-TB3 / TB3T / TB3S（36针可插拔端子块，单独订购）
- 热插拔：支持 RIUP（Remove/Insert Under Power），建议先确认适配器诊断无报警
- 工作条件：0~60℃（部分资料-20起始需核对版本），5~95%RH 无凝露，DIN导轨安装 IP20
- 认证：cULus Listed、CE，部分批次 ATEX/IECEx（以实物标签为准）
产品介绍
1794-IE8XOE4 是 FLEX I/O 系列少见的一体化模拟量模块，一块顶两块——省一个槽位、少占用适配器的一个逻辑节点。8路AI接温度/压力变送器，4路AO驱调节阀或变频器给定，全通道软件组态不需拨码跳线。配合 1794-AENT（EtherNet/IP）或 1794-ACN15（ControlNet）等适配器，可挂 ControlLogix / CompactLogix 做分布式 I/O。
有一点要注意：所有通道单端且非隔离，共地设计。现场若有变频器、电焊机等强干扰源，AI/AO 建议加信号隔离器，否则共模干扰会引起漂移或跳变。另外它走 FLEX 背板的 Block Transfer（老适配器）或直接 Tag-based（新适配器如 AENTR），组态时别忘配 I/O 映射和 Scaling。
应用场景与行业案例
我遇到过食品厂把八个温区 PT100 变送器(4-20mA)和四路蒸汽调节阀硬接在两台分开的 AI/AO 模块上，柜子挤不下只好扩机架——其实换 1794-IE8XOE4 一台搞定，还少一个网络通信节点。关键是通道非隔离，蒸汽管路接地不好时 AO 输出会微漂，后来每个 AO 前加隔离器就稳了。
- 水处理/加药站 PID 回路：8路 pH/浊度/液位(4-20mA)进，4路计量泵给定出，单模块完成采集+控制，远程 EtherNet/IP 分布到加药间。
- 小型锅炉/热风炉温控：多点热电偶变送器采集 + 燃料阀开度控制，空间受限的现场控制箱用 FLEX 分布式 I/O 最合适。
- HVAC 区域送风调节：温湿度 AI + 风阀 AO，配合 1794-AENT 挂在厂级 EtherNet/IP 网，省单独模拟量机架。
- 橡塑挤出机辅助回路：熔体压力/料筒温度采集与加热区比例阀控制，非关键安全回路用此性价比高。
真实案例：
华北某污水处理厂提标改造，原 1794-AENT + 1794-IE8 + 1794-OE4 各一块，控制柜因新增加氯系统已无空位。集成商本想加扩展机架（多花近万块+重新拉线），翻手册发现 IE8XOE4 可替掉两块——下单换件，端子底座沿用 TB3T 只需重接线，RSLogix/Studio 5000 改 I/O 配置重下载，半小时恢复运行。省了一个槽位还给以后留了扩展余地。老实说这种改法在现场很常见，备件库建议常备一块。
常见问题解答 (FAQ)
Q1：1794-IE8XOE4 能直接插在 1756/1769 机架吗？需要什么才能用？
不能。它只认 1794 系列端子底座（TB3等），通过 FLEX 适配器（1794-AENT / AENTR / ACN15 等）接入 ControlLogix 或 CompactLogix 网络。单独买模块没用，必须配对应端子底座（如 1794-TB3T）和现场 24V DC 电源。
Q2：支持热插拔吗？拔插时要注意什么？
支持 RIUP。理论上带电插拔不影响其他模块，但我建议先在 PLC 程序里确认该模块处于 Fault/Disabled 或观察适配器诊断无 Critical Fault 再拔，插入后需确认适配器自动识别或手动刷新 I/O 配置，避免短暂 I/O 超时触发主程序看门狗。
Q3：通道间非隔离会有什么问题？怎么规避？
8AI+4AO 共用模拟地（AGND），若现场设备地电位不同（如分别接不同柜子地），会产生共模电流导致读数偏移甚至烧毁采样电阻。两点对策：① 所有 4-20mA 变送器用同一路 24V DC 电源且共地；② 干扰大的回路（变频器附近）加隔离式安全栅/信号隔离器，不要裸接。
Q4：停产了吗？有没有替代？
截至 2026 年初 1794- 属 Mature Product（成熟在售），未宣布 EOL，但 FLEX 部分老模块在逐步退市。无直接 Pin-to-Pin “替代组合模块”，如将来退市需拆成 1794-IF8IH（HART AI）+ 1794-OF8IH（HART AO）或对应 IF4 / OF4 组合，占用两槽。备件建议提前囤。
Q5：Studio 5000 / RSLogix 5000 怎么添加和标定？
在 I/O Configuration 下添加对应 FLEX Adapter → 右键 Add Module → 选 1794- → 每个通道 Data Format 选 Integer 或 Float，Signal Type 选 Voltage/Current → 用 Scaling（如 Raw 32767=20mA）或在 AOI 做工程量换算。有一点注意：老版本 RSLogix 5000 v16 以下可能需手动 Block Transfer 配置，v18+ 一般直接 Tag-based。
Q6：二手/翻新件怎么看成色？
看端子螺丝有无压痕（过度拧紧会滑丝）、模块底部金手指有无氧化发黑（影响背板接触）、标签序列号能否在 Rockwell PCDC 查出版本。FLEX 模块塑料卡扣易断，拆机件卡扣断裂会导致接触不良，采购时务必要求测试 OK 或带质保。
