描述
产品详情

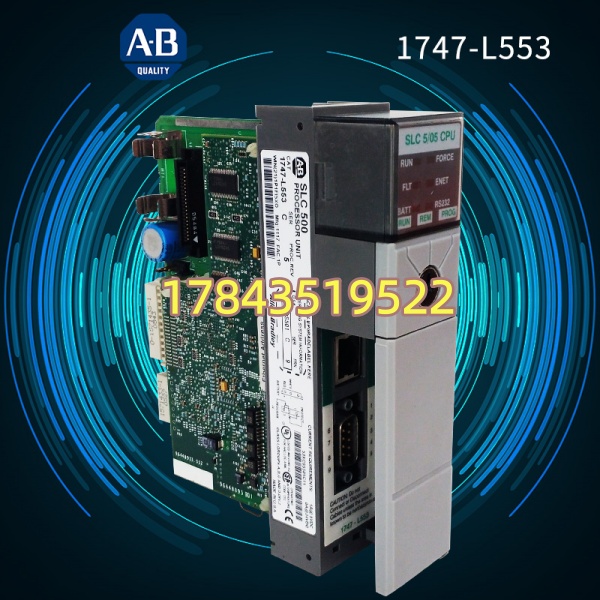

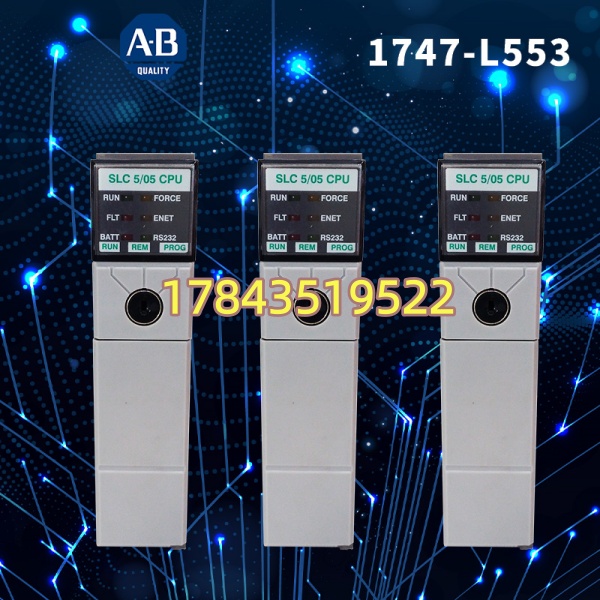

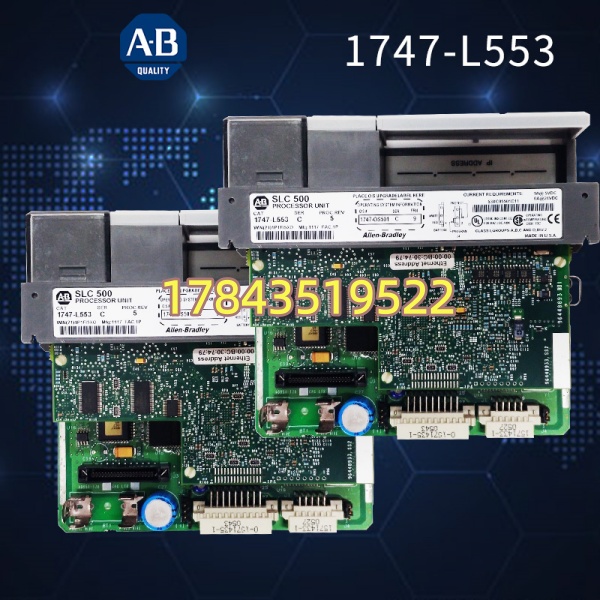

· 型号：1747-L553
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：SLC 500 / SLC 5/05
A-B-1747-L553
规格参数
- 处理器类型：SLC 5/05（含 PLC-5 级指令集、浮点运算、PID）
- 用户内存：64K 字（约 128KB），电池备份 CMOS RAM，可选 1747-M13 闪存扩展另加 64K
- 程序扫描时间：0.9 ms / K 字逻辑；位指令执行 ≈0.37 μs
- I/O 扫描时间：0.225 ms（典型）
- 离散 I/O 容量：最大 4096 点 DI + 4096 点 DO
- 模拟量 I/O：最大 480 点本地模拟量
- 本地扩展：最多 3 个本地 I/O 机架，总计 ≤30 个模块插槽
- 通信端口：Ch0 — RS-232（DF1/DH-485/ASCII，9针 D-sub）；Ch1 — 10/100M Ethernet RJ45（EtherNet/IP、MSG 指令，最多 64 个 CIP 连接）
- 背板电源要求：5 VDC @ 约 1.0 A（24VDC 不取电）
- 备份电池：1747-BA（3V 锂电池，RAM 掉电保持用；新装务必先插电池再上电）
- 实时时钟/钥匙开关：内置 RTC + 运行/编程/远程 三位置钥匙开关
- 工作环境：0～60℃ / 5%～95% RH 无凝露 / 操作冲击 30G
- 安装位置：必须位于 SLC 500 机架 Slot 0
- 编程软件：RSLogix 500（v5.00+ 推荐 v8.40+）；组态 RSLinx Classic
A-B-1747-L553
产品介绍
1747-L553 是 SLC 500 家族顶配 CPU（SLC 5/05），区别于 L551/L552 主要是 64K 大内存和同档以太网口。它直接插在 1746 机架 Slot 0，靠背板取 5V 供电，内置 10/100M 以太网口省掉 1747-AENTR 之类外挂网卡——对老产线做 SCADA 数采或 HMI 替换很实用。相比 SLC 5/04（DH+口）它在现代以太网络里更好集成，比 CompactLogix 迁移成本低得多，适合不想动 I/O 接线只想续命的老系统。
坦白讲，这货 2024 年已官宣停产，现在流通的全是库存新或拆机测良件。它的核心价值就是”不动现场 I/O 柜，只换 CPU 就能恢复以太网通讯+跑原程序”。如果你的原系统是 L551(16K) 或 L552(32K) 且程序没超内存，可直接升 L553；反过来降配要核对内存占用。
应用场景与行业案例
痛点切入
老 SLC 500 产线原配 L551 内存爆了加不了配方，或者原 DH-485/DF1 通讯被新 MES 系统嫌慢，又不可能全线换成 ControlLogix——停机一天损失六位数，只能原位换 CPU 续命。
典型场景
- 食品饮料灌装线 —— 原有 1746 I/O 机架密集，换 L553 原地获得以太网接入 MES，不动柜内接线
- 冶金连铸区远程站 —— 3 机架本地扩展，64K 内存容纳大量数据表做温度曲线记录
- 制药包衣机 —— RS-232 直连旧触摸屏/扫码枪，以太网同时接 SCADA，双通道并行不冲突
- 水处理加药间 —— 浮点 PID + 480 点模拟量，适合过程控制场合
- 汽车总装输送 —— DH+ 链路经 RIO 扫描器模块仍可用，保护既有远程 I/O 投资
真实案例
南方某汽配厂 2003 年上的 SLC 500 专机，原配 L551(16K) 跑配方越写越大终于报”Memory Full”停线。凌晨两点我带着 L553 到现场，先读出原 *.RSS 备份→确认内存占用 22K（L551 撑不住但 L553 宽松）→关机换 CPU（Slot 0 拔出 L551 插入 ）→插好 1747-BA 电池→上电钥匙切 RUN，程序自动从 RAM 加载（电池保住的原备份），只重设一次以太网 IP。全程 18 分钟恢复生产。老师傅后来跟我说：”早知道 能直接顶上去，不该硬撑三年。”
A-B-1747-L553
常见问题解答 (FAQ)
不支持。SLC 500 CPU 必须机架断电后插拔，强行热插拔可能打烧背板或 I/O 模块。换件前务必先上传（Upload）最新 .RSS 程序存档。
只要原程序内存 ≤64K 字（ 上限），通常直接下载原 .RSS 文件即可运行，逻辑不需修改。有一点要注意——若原程序用了 DH-485 默认节点地址，换 后需重新在 Channel 0 配置 RS-232/DH-485 参数并设以太网 IP，初次下载建议带笔记本现场核对。
罗克韦尔官方无直接新造替代，现实做法：① 淘测良拆机件（最常见，注意电池座和金手指氧化）；② 若允许改柜可考虑 1747-AENTR + CompactLogix 5380 系列做 I/O 保留迁移（需重写程序，成本高）；③ 同系可暂用 L552(32K) 应急但须确认程序不超内存。需核对贵司程序实际字数与 I/O 配置再定。
Q4：电池 1747-BA 多久换一次？没电池会丢程序吗？
典型寿命 2～5 年（视存放温度）。CPU 靠电池维持 RAM 内容，掉电超期无电池 → 程序丢失（显示 “MEMORY ERR”）。建议每次大修期检查，换新电池时保持 CPU 带电操作（先插新再取旧），或用 1747-M13 EEPROM 模块做离线程序固化备份。
Q5：怎么鉴别拆机件是不是翻新/故障？
上电看面板 LED：RUN/FLT/BATT 状态是否正常；进 RSLogix 500 读 Processor Status 看 Serial Number 和 Firmware Rev（常见 Rev C/D，A 版较老需注意）；查电池仓触点有无腐蚀绿锈；闻板子有无焦糊味。有条件用已知好机架跑一小段测试程序验证以太网口 Ping + MSG 指令。
可以。通过以太网口用 MSG（Message）指令走 CIP 协议与 Logix 系列交换数据，或通过 1747-SN 扫描器走 DeviceNet、加 RIO 扫描卡走 Remote I/O。但不能直接组态为 Logix 子机架，只是点对点 MSG 互访。
