描述
产品详情

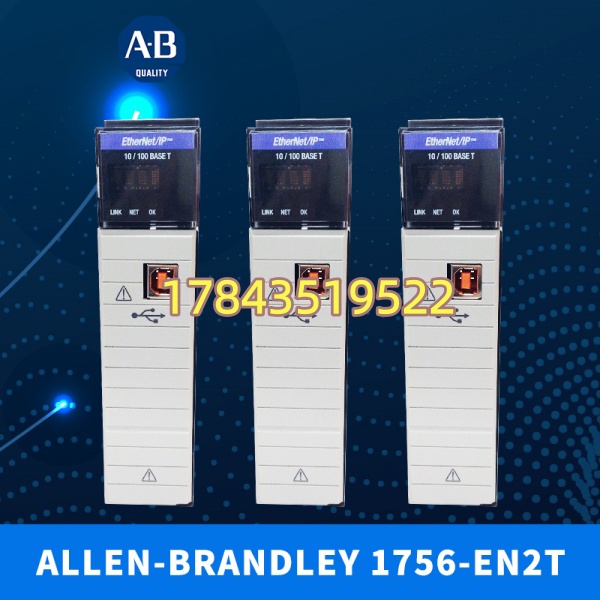

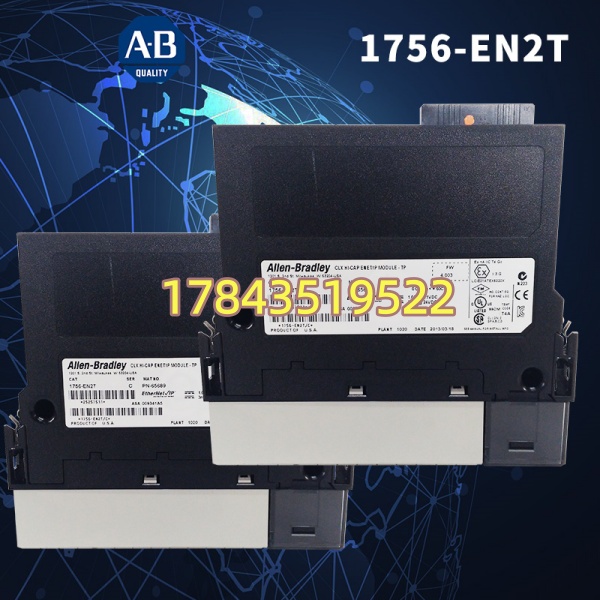

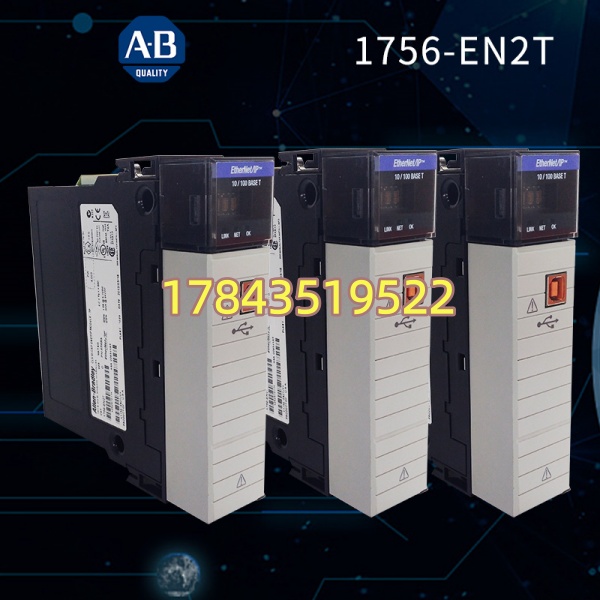

· 型号：1756-EN2T
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：ControlLogix
规格参数
- 产品目录号：1756-EN2T
- 以太网端口：2×RJ45，10/100 Mbps 自适应，内置双口交换机，支持 Auto‑MDIX
- 支持拓扑：线性（Line/Daisy‑Chain）、星形、Device Level Ring（DLR）
- CIP 连接数（Logix）：256（含 128 未连接消息 CIP，背板+以太网各 128）
- TCP/IP 连接数：128
- 集成运动（CIP Motion）：最多 8 轴
- 背板电流消耗：典型 1.0～1.2 A @ 5.1 V DC；24V 端约 3 mA
- 功耗 / 热耗散：约 5.1 W / 17.4 BTU/hr
- 隔离电压：30 V 连续（以太网↔背板基本绝缘，USB 与背板无隔离—需核对手册）
- 工作温度：0～60℃（32～140℉），存储 -40～85℃
- 相对湿度：5％～95％ 无冷凝
- 抗震/抗冲击：2 g @10~500Hz 振动，30 g 操作冲击
- 安装：ControlLogix 1756 系列机架任意槽位，占用 1 槽宽度
- 认证：UL/cUL Listed、CE、C‑Tick、ODVA Conformance（需核对具体系列证书）
产品介绍
1756‑EN2T 是 ControlLogix 平台的主力 EtherNet/IP 通信模块，定位高于老款 1756‑ENBT。它内置双口 10/100M 交换机，可直接菊花链连接下游设备省掉额外交换机，并支持 DLR 环网实现链路断线毫秒级自愈——这是 ENBT 做不到的。CIP 连接容量翻倍到 256 个（ENBT 仅 128），能扛住带大量远程 I/O 站、PanelView Plus、第三方 Modbus TCP 设备的中大型系统。
坦白讲，如果你现场还在用 ENBT 且开始报”CIP Connection Limit Exceeded”，直接换 EN2T（或 EN2TR 如需模块冗余），固件 V16+ 以上 RSLogix/Studio 5000 基本即插即用，I/O 配置大多无需重编。
应用场景与行业案例
痛点：老旧产线 ControlLogix 突然报 CIP 连接超限，HMI 频繁掉线；或柜内没空间放工业交换机却要串联多台 PowerFlex、Point I/O，一旦中间网线断开整段设备脱网导致非计划停机。
典型场景：
- 汽车总装 — 用 EN2T 双口 DLR 环接多个 1756‑POINT I/O 和 Kinetix 伺服，链路断一根不停机
- 包装/食品饮料 — 单机架 EN2T 直连多条灌装线远程 I/O + 扫码枪 + 电子秤，省外部交换机
- 化工/制药批次 — 256 CIP 连接并发承载配方服务器 MSG 通信 + 多台第三方 TCP 设备
- 水处理 SCADA — 通过 桥接控制网与 MES 网段，配合防火墙做网段隔离
- 老系统改造 — 直接替换 1756‑ENBT，程序无需改动，解除连接数瓶颈
真实案例：南方某轮胎厂硫化区，原 1756‑ENBT 带 2 台 1756‑A17 机架+I/O+4 台 HMI，新增第三台 PanelView 后随机报连接满。凌晨两点我到现场，量了背板电压正常，确认是 ENBT 64 CIP 物理上限。临时拆来一块全新 换上（注意先断电！），Studio 5000 里改模块类型、下载——开机后连接数余量充裕，硫化机恢复联调。老师傅说早知道五年前就该上 。
常见问题解答 (FAQ)
ControlLogix 背板支持模块带电插入/拔出，但——它会中断控制器与网络的通信，可能导致 I/O 看门狗超时、Produced/Consumed Tag 断连、甚至部分机架 I/O 进入故障状态。正确做法：确认该 非关键路径或已切冗余、通知中控暂停、先断以太网线再小心拔出，换新后等 OK 灯常亮再恢复网线。控制器本身不会丢程序。
硬件上直接兼容同一机架槽位。Studio 5000 / RSLogix 5000 中 I/O Configuration 把 1756‑ENBT 改成 1756‑（注意选对 Series/Firmware Rev），IP 地址在模块拨码或 BootP/ DHCP 重新设。原有 MSG 指令、Produced/Consumed Tag、Ethernet I/O 配置通常不需重编，但建议核对 CIP 连接分配是否有变化。旧 ENBT 固件太低时注意 最低固件要求。
Rockwell 推 1756‑EN2TSC（Secure + 带 USB 配置口 + DIP 开关设 IP）和 1756‑EN2TXT（宽温 XT 版）作后继。EN2TSC 硬件引脚兼容、背板相同，多数项目可直接替换——但 EN2TSC 是较新产品，需确认机架固件/Studio 5000 版本支持其 EDS/Catalog 号，老项目建议先小范围验证再批量换。
- ：标准双口，性价比主力，无模块级冗余
- EN2TR：双口 + 模块冗余（配合 1756‑RM2/A 冗余机架用，单模块故障自动切换），连续工艺首选
- EN2TSC：功能同 + USB 配置口 + IP 拨码开关 + CIP Security（固件依赖），方便调试和安防要求高的新项目
Q5：二手/翻新件怎么鉴别真伪和成色？
重点看：① 标签激光刻印清晰无重打，序列号可在 Rockwell 授权渠道核验；② 以太网口金属屏蔽片无氧化发黑；③ 金手指背板触点无明显烧蚀划痕；④ 上电后 STATUS 先闪后转常亮（如常红或只闪不绿警惕固件砖或内部损坏）。建议到货先空机架加电自检再上线。
