描述
产品详情

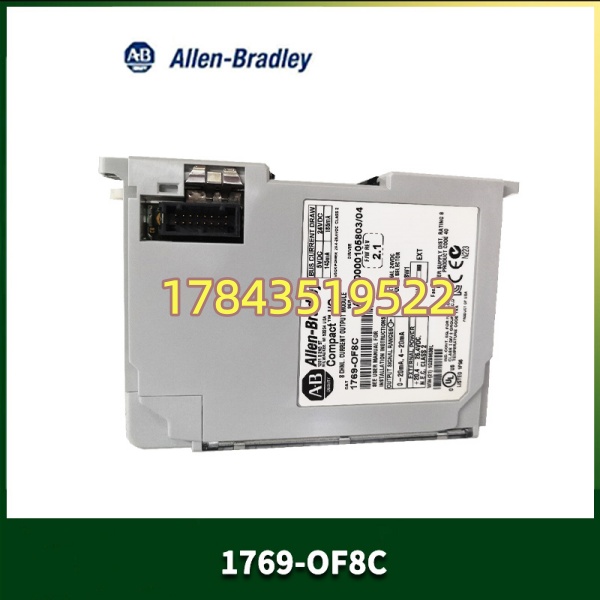

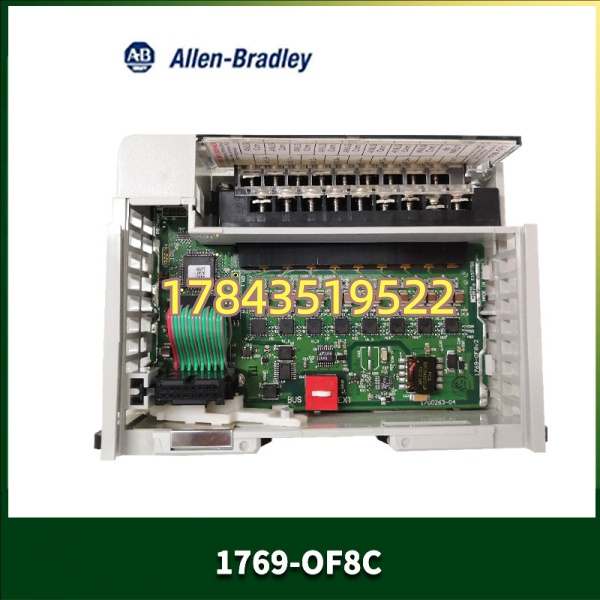

· 型号：1769-OF8C
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：1769 Compact I/O
规格参数
- 目录号：1769-OF8C
- 输出通道：8路单端（Single-ended）电流输出，每通道可独立软件配置
- 输出范围：0–20 mA 或 4–20 mA（正常工作范围）；满量程扩展范围 0–21 mA / 3.2–21 mA
- DAC分辨率：16 bit（4–20mA 有效15.59 bit，0–20mA 有效15.91 bit），0.323 µA/bit
- 转换速率（全部通道刷新）：最大 5 ms
- 阶跃响应（至63%输出）：＜2.9 ms
- 精度：±0.35% FS @ 25℃
- 背板总线电流消耗：145 mA @ 5 VDC，185 mA @ 24 VDC（需核对具体固件批次，部分资料记24VDC约80-135mA，以铭牌为准）
- 最大功耗/散热：约 2.69 W（8通道满载21mA into 250Ω）
- 短路保护：最大输出电流钳位21mA，支持短路/开路检测及按位报警
- 隔离：输出组对背板 500V AC（测试710V DC/1min），工作电压30V AC/DC（IEC Class 2 加强绝缘）
- 安装：1769 Compact I/O 机架 DIN 导轨或面板，单槽宽度，右侧紧邻电源或处理器（距电源≤8模块）
- 工作温度：0～60℃，湿度5%～95% 无凝露
- 接线：可拆卸端子排（配套1769-RTBN18），22–14 AWG实心/22–16 AWG绞合，Cu 90℃
- 兼容控制器：1769-L2x/L3x/L4x CompactLogix、1768 CompactLogix、MicroLogix 1500（1747-1769 I/O Adapter）
- 认证：cULus、CE、C-Tick、KC，需核对具体序列号是否含ATEX
产品介绍
1769-OF8C 是 1769 Compact I/O 家族里的纯电流型8通道模拟量输出模块，专门给需要驱动多路 4–20mA 执行器（调节阀、VFD 频率给定、定位器）的小型 CompactLogix 或 MicroLogix 1500 系统用。每通道16bit DAC，RSLogix/Studio 5000 里配好量程和 Scaling，Tag 写入即出电流，自带断线检测和短路限流，现场查故障不用拿万用表挨个量。
坦白讲它和 1769-OF8V（电压+电流混合）不互换——OF8C 只出电流，如果你现场有电压型仪表（0–10V 给定）得用 OF8V 或分开配模块。老产线大量在用，新项目 Rockwell 主推 1769-OF8V，OF8C 现在主要靠渠道库存和拆机件。有一点要注意：背板 24VDC 吃电流偏大（约185mA），组态机架时算好电源模块余量，别把 PA2/PB2 撑爆。
应用场景与行业案例
痛点切入：
我在现场遇过 CompactLogix 小型包装线原来用继电器+电位器手动给 VFD 速度，想改 PLC 自动给定但只有 4–20mA 输入——数字模块没用，电压模块也不对，必须要纯电流 AO。还有废水加药间多台计量泵同时给设定值，8路 AO 集中在一个窄机架里，1769-OF8C 单槽搞定。模块坏的时候最要命——调节阀会掉到零点或满量程，工艺直接停。
典型场景：
- 食品饮料灌装线——CompactLogix L32E + 1769- 给8台变频器给4–20mA速度设定，比加装单独模拟给定盘省成本，且可在 HMI 里做斜坡。
- 污水处理加药系统——多路计量泵 4–20mA 设定值输出， 的开路诊断在软件里直接报警”加药泵断线”，避免无药剂投加。
- 老 MicroLogix 1500 改造保留原机架——通过 1769 本地 I/O 扩 AO，比换整套 ControlLogix 便宜， 直接兼容 1747-1769 适配器。
- OEM 小型专机——空间受限的单槽模块，8路电流 AO 驱动比例阀/加热固态调压模块（需外接 I/U 转换）。
真实案例：
华东某印染厂定型机2012年投运，CompactLogix L35E 机架带两块 1769- 分别控制8路定型区风机变频和8路循环风机。去年梅雨季模块 OK 灯灭——查是内部 DAC 供电部分受潮损坏，所有风机给定归零全线停车。库房翻出一块测试过的二手 1769-（同 Series B Revxx），断电插上、拧紧端子排、上电自动识别（I/O Configuration 已存在），下载后恢复输出，全程停机不到20分钟。老师傅说”幸亏没买错成 OF8V，不然接线和组态都得改”。这种纯电流 AO 模块老线上一旦指定就最好留一块冷备。
常见问题解答 (FAQ)
不支持。1769 系列 Compact I/O 模拟量模块不建议热插拔，带电拔插可能损坏背板接口或导致相邻模块短暂通信中断。正确做法是停机或至少确认该模块不影响关键闭环控制后再断电操作，换完重新上电让处理器自动识别。
物理插槽可互换，但功能不同—— 仅电流输出（0/4–20mA），OF8V 支持电压（±10V/0–10V/0–5V/1–5V）和部分通道可配电流。不能直接”换个模块不改程序”，Studio 5000 里需删除旧模块、添加新模块类型并重新组态每个通道量程/Engineering Unit，下载硬件配置。老线若原程序按 写的 Scaling，换 OF8V 需复核。
1769- 背板电流约 145mA@5V + 185mA@24VDC，是模拟量模块里偏耗电的。以 1769-PA2（120/240VAC 输入，5V 背板最大约 1.5A 视版本，24V 背板约 400–500mA 典型）为例，算上处理器自身消耗，一般建议同一电源段（距电源模块 ≤8 slot）不要超 2～3 块高耗模拟量模块。组态前一定查 Rockwell 1769-SG001 电源预算表。
Q4：输出负载能力有什么限制？外接250Ω电阻正常吗？
典型负载为 250Ω～750Ω（对应 4–20mA 产生 1–5V 或 2–15V 压降），最大合规负载阻抗需保证模块能维持满量程电压—— 顺从电压约 10–12V 典型（满量程21mA×负载+线损＜顺从电压）。长距离双绞屏蔽线注意线阻累加，超长线建议加信号隔离器或本地配 4–20mA 中继。
Q5：如何鉴别全新/拆机/翻新？有没有假货风险？
AB 1769 假货少见，多见无标拆机翻新。看：①端子排插拔痕迹及金手指磨损；②序列号标签纸质字体（原厂有特殊纹理，翻新常贴普通标签）；③螺丝拧花情况；④上电后 RSLogix/Studio 5000 “Identify Module” 读出版本与铭牌 Catalog/Revision 一致。建议卖家提供上电截图。
Q6：断线/开路报警怎么用？会在程序里置位吗？
模块按位检测每个通道的”输出断线（Wire Break / High Load Resistance）”和”超范围”，状态映射到 Input Image 的相应状态位（Slot:x:I.FaultBits 或 .StatusBits，具体看 RSLogix 帮助）。可在主程序里监测并在 HMI 弹报警。注意：负载电阻太小或太大都会误报，先确认现场接线阻抗在正常范围。
