描述

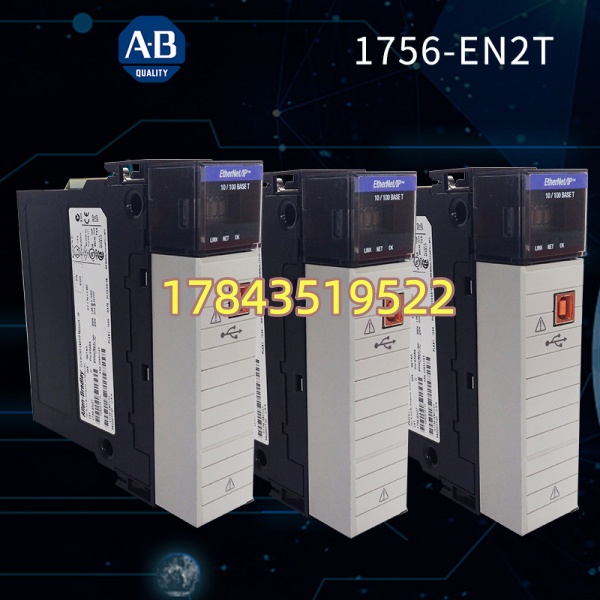

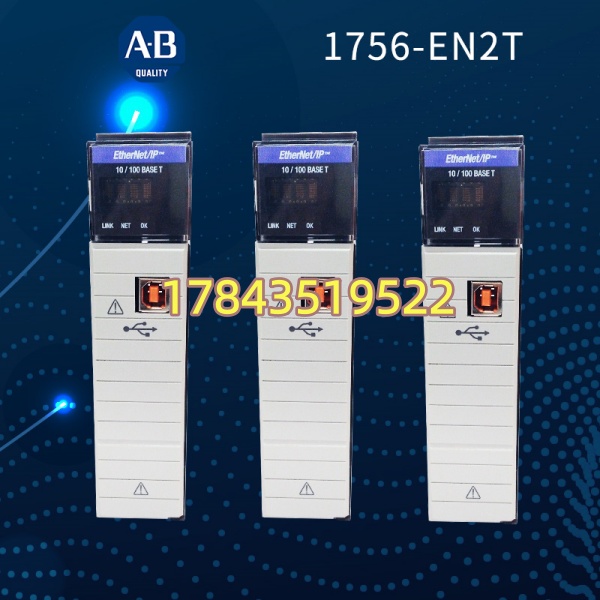

产品详情
· 型号：1756-EN2T（常见版本 /C，Publication 1756-IN027参考）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5000
规格参数
- 完整型号：1756-EN2T（ControlLogix EtherNet/IP Bridge Module with Time Synchronization）
- 以太网端口：2 × 10/100 Mbps RJ45（自动协商，Auto-MDIX），可做线性或星型拓扑
- 通信协议：EtherNet/IP（CIP — Control & Information Protocol），Explicit Message（MSG 指令）及 Implicit I/O 连接
- I/O 连接数：最大 128 个（旧固件）/ 256 个（新固件 v6+，依 Studio 5000 版本），含 Produced/Consumed 及 Tag 方式
- TCP 连接数：最大 128 个同时开放 TCP socket（MSG 指令并发受此限）
- 背板电流消耗：5V DC @ 650mA（典型），1.8V DC 极小，背板功耗 ≈3.25W
- 支持特性：CIP Sync（IEEE 1588v1/v2 时间同步，需固件支持）/ CIP Motion（部分版本）/ BOOTP/DHCP / 静态 IP / Web Server（诊断页）
- 排程（Time Scheduled）：支持 RPI（Requested Packet Interval）最低 2ms（典型 5～250ms 可调），适合高确定性 I/O
- 安装：任意 ControlLogix 本地或扩展机架（1756-A□ 系列背板），单槽宽，支持带电热插拔（RIUP）
- 配套端子：无外接端子，通过机架背板连接；网络线接 CAT5e/CAT6 屏蔽双绞线
- 前面板 LED：MODULE（状态）/ NET（网络活动）/ LINK（每端口 Link/Act）/ MS（Module Status）/ NS（Network Status）
- 工作环境：0～60℃ / 5～95% RH 非凝露
- 存储温度：-40～+85℃
- 认证：UL 508/ CSA / CE / C-Tick / FM（Class I Div 2 Groups A,B,C,D T4A 部分批次）/ RoHS
- 尺寸/重量：约 18×138×147mm（单槽）/ ≈0.28kg
产品介绍
1756-EN2T 是 ControlLogix 平台上最经典的 EtherNet/IP 通信模块，插在 1756 机架里让 CPU（如 1756-L6x/L7x/L8x）接入以太网——连 PanelView Plus HMI、PowerFlex 变频器、远程 1734/1794/1769 机架、甚至第三方支持 EtherNet/IP 的设备（Sick 扫码枪、Keyence 视觉等）。比基础款 1756-ENBT 强在支持 CIP 排程和时间同步，I/O 连接容量也更大，是产线主站的标准配置。
坦白讲，1756-EN2T 目前原厂仍标 Active，但新项目多推 1756-EN2TR（冗余介质独立 RPI）或 1756-EN3T（千兆口）。老项目替换直接买 EN2T 就行——有一点要注意：版本 /A、/B、/C 固件不同，Studio 5000 里 Module Properties 会校验固件版本，混插老机架若电子键控（Keying）设为 Exact Match 会报 Minor Fault，调为 Compatible 或 Disable 即可。换新模块 IP 需重新设置（BootP 或 RSLinx 写 IP）。
应用场景与行业案例
ControlLogix 主站机架 EN2T 网口灯全灭或 MOD 红灯——查是雷击通过网线耦合打坏以太网 PHY，产线 HMI 全断连、远程 I/O 丢连接，工艺急停。库房翻出一块测过的 1756-，断电拔旧插新、写 IP、机架识别——五分钟恢复通信。
典型场景：
- 汽车总装/焊装线：单机架带 20+ 台 PowerFlex 755 通过 EtherNet/IP 做 Produced/Consumed Tag 控制，要求 5ms RPI 确定性—— 排程能力满足。
- 食品饮料包装线：Logix L7x + 1756- 连 PanelView Plus 7 + 1734 POINT I/O 远程站（光纤介质转换后接入），HMI 画面刷新快。
- 制药/化工批次控制： 连 FactoryTalk Batch 服务器及 DCS 第三方（通过 MSG 读写字），256 连接数够用一个中型装置。
- 物流分拣系统：多机架 通过工业交换机做网状拓扑，Explicit MSG 做条码数据交换。
真实案例：
华东某汽配厂周五夜班，Logix5562 机架 1756-（/A 版，运行 14 年）突然 MOD 红灯、双网口 LINK 灭，RSLinx 找不到模块，PanelView 全断。库房有 /C 版拆机件，断电拔旧插新（同槽位，键控调 Compatible），上电 RSLinx 发现模块——BootP 分配原 IP（与旧同网段），Studio 5000 Go Online 确认 I/O 正常，HMI 重连 OK。全程未改逻辑，十二分钟恢复。老师说早该多备一块，老 /A 版 PHY 芯片老化是通病。
常见问题解答 (FAQ)
Q1：支持热插拔吗？拔插有什么注意？
支持带电热插拔（RIUP）。建议先在 Studio 5000 把该槽 Propose Major Fault if Removed 取消或确认可接受机架短暂 Major Fault（部分配置会 fault 机架需确认重置）。插好上电后等 MS 绿灯常亮、NS 闪烁绿（未配置 IP 时常闪橙找 BootP），确认 I/O 连接重建再走。
- ENBT：入门款，无排程、少连接数（64～128），不支持 CIP Sync，便宜。
- ：带排程、256 连接、CIP Sync，是主流产线首选。
- EN2TR： + 冗余 RPI 独立介质（Redundant Media），适合要求线缆冗余场合。
- EN3T：千兆双口（10/100/1000M）、更大连接表，新项目推荐。
- 替换： 可替 ENBT（向上兼容）；EN2TR/EN3T 替 需删槽内旧模块重新添加新类型并 Download（会短暂 fault 机架），不能不动程序硬插不同类型。
Q3：IP 地址怎么设置？换板后要重设吗？
新模块出厂无 IP（或 0.0.0.0），用 RSLinx → BootP/DHCP 工具或 Station Configuration Tool 写入与原模块同网段 IP 和 Subnet/Gateway。若原项目用 Host Name 绑定需注意。换板必须重新设 IP，模块本身不保存项目数据。
Q4：连接数爆了怎么办？现象是什么？
现象：Studio 5000 I/O 配置里部分连接呈 “Timing Out”，MSG 指令报错 Extended Error 0x001F（连接资源不足）。解决：①合并 Produced/Consumed Tag 减少连接；②拆分到第二块 ；③升级固件开启 256 连接模式（旧固件锁 128）；④考虑换 EN3T（连接表更大）。
Q5：雷击/浪涌防护建议？
以太网口非隔离防雷，现场我习惯在模块与交换机间加工业级以太网防雷器（如 Phoenix Contact 或 Weidmüller 网口 SPD），尤其户外远程 I/O 或跨建筑物布线。曾遇雷季连续打坏三块 ——加了 SPD 再没出过事。
