描述
产品详情

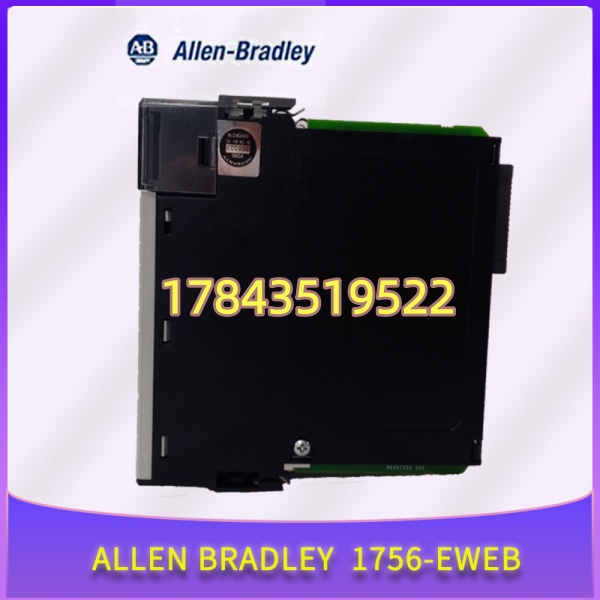

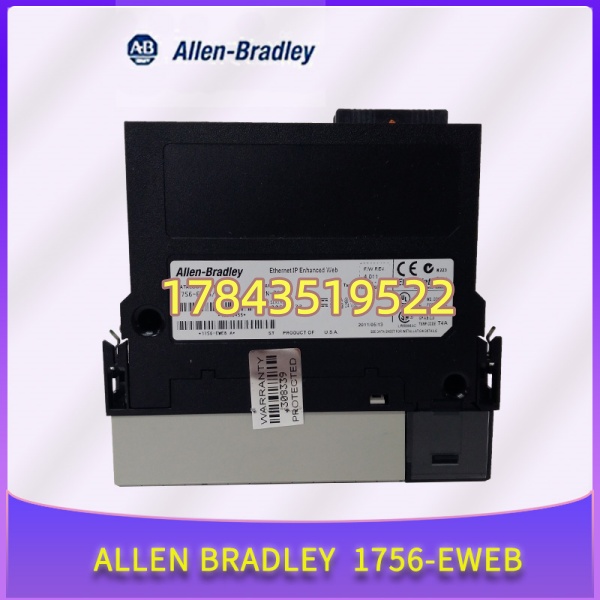

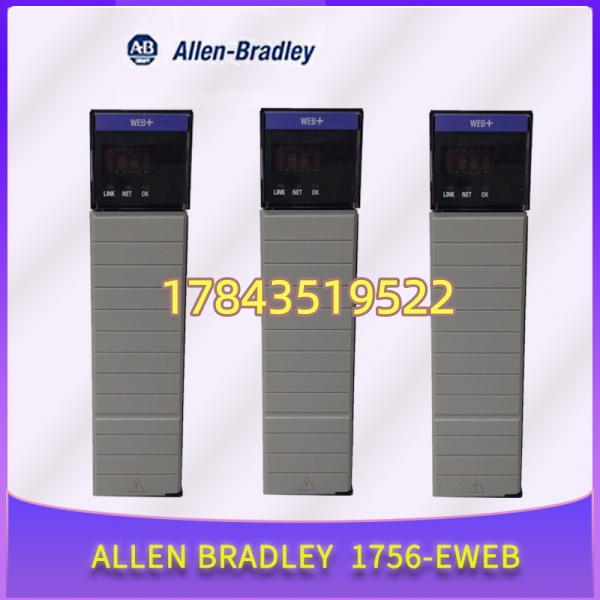

· 型号：1756-EWEB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 1756
规格参数
- 产品目录号：1756-EWEB
- 安装方式：ControlLogix 1756 机箱任意槽位，单槽宽度
- 以太网端口：1×RJ45，10/100 Mbps 自适应（Cat5及以上）
- 背板电流消耗：700 mA @ 5.1 VDC，3 mA @ 24 VDC
- 最大功耗：3.65～3.7 W
- 隔离电压：30 V DC 连续（以太网口对背板基本绝缘，测试707V DC/60s）
- 用户存储：约 5 MB 用于存放自定义 HTML/ASP 页面及数据视图
- 支持协议：EtherNet/IP、TCP/IP、UDP、HTTP、HTTPS、SMTP、FTP
- CIP连接：最多128个CIP连接消息，最多32个终端节点并发连接，最多64个TCP连接
- 工作温度：0～60℃（32～140℉）
- 存储温度：-40～85℃
- 相对湿度：5%～95% 无凝露
- 认证：CE、cULus、CISPR 11 Class A、ATEX/IECEx T4（需核对具体序列号铭牌）
- 原厂生命周期：Discontinued 2023-06-30，功能替代建议 1756-EN2T/EN3T+第三方HMI或FactoryTalk ViewPT
产品介绍
1756-EWEB 是 ControlLogix 家族中专为”免软件浏览器监控”设计的增强型 Web 服务器通信模块。它占用机箱一个槽位，通过背板直接读取同机架内 Logix5550 控制器的 Tag 数据，配合内置 ASP 引擎把实时过程变量渲染进你自制的 HTML 页面——现场班长用手机或平板连内网 IP 就能看趋势、查报警，不用装 RSView/Runtime。
坦白讲它本质上是个带 Web Server 的 ENBT 变种，不是高性能千兆模块（那是 1756-EN2T/EN3T 的事），但在老产线想低成本加个”网页看板”或远程发 Email 报警时，这货省掉一套 SCADA 授权。注意原厂2023年已停产，新项目别再选，老线备件只能找渠道库存或成色好的拆机件。
应用场景与行业案例
痛点切入：
我在现场遇过多次——甲方不想买 FactoryTalk 站点授权，又非要中控室以外的人（车间主任、设备科长）能随时看几台关键机组的运行状态或报警记录。普通 1756-ENBT 做不到网页发布，硬上 SCADA 预算批不下来。1756-EWEB 插上去配个静态 IP、传几页 ASP/HTML，问题解决。还有老化工厂要求设备异常自动往运维邮箱推 SMTP 报警，这模块原生支持。
典型场景：
- 食品饮料包装线——在 1756-A7 机架插一块，自制 HTML 显示灌装计数/缺盖报警，班组长手机浏览器直接看，无需额外 HMI 点位。
- 水处理泵站（市政/污水）——偏远站点无人值守，通过 1756-EWEB 的 SMTP 功能把高低液位/故障代码发邮件给值班人员，配合 VPN 偶尔网页登入查详情。
- 老产线 MRO 备件——原系统用了 1756-EWEB 做现场 Web 面板，模块损坏后必须用同型号替换以保原有 .htm/.asp 文件兼容，1756-ENBT 无法替代该功能。
- 分布式 I/O 机架（1769/1756 混用网桥）——利用它的 CIP 消息路由能力，作为跨子网 MSG 指令的桥接模块（性能有限，不适合大数据量）。
真实案例：
南方某造纸厂一条抄纸线2008年投运，原集成商用 1756-EWEB 做了现场”断纸次数/蒸汽压力”网页看板。去年夏天模块 LAN 口雷击损坏，产线照跑但网页全丢，厂长急了——新 EN2T 插上去网页打不开（EN2T 无 Web Server 功能）。我连夜从备件库调了一块测试过的二手 1756-EWEB（FW匹配v4.x），断电更换、插网线、IP 设回原址，重启后浏览器输入原 URL 页面秒出。厂长说”早知道这模块停产就该多囤两块”。说实话这类停产专用模块，现场一定留至少一块冷备。
常见问题解答 (FAQ)
Q1：1756-EWEB 支持热插拔吗？能不能在线带电拔插？
不支持热插拔。ControlLogix 通信模块建议先将控制器切 Program 模式或至少确认该模块不影响关键控制后再断电插拔，带电硬拔可能烧背板供电或导致机架 I/O 短暂闪烁。我习惯先停机架电源再操作。
Q2：原厂停产了，新项目用什么替代？老线坏了怎么替？
Rockwell 官方无直接 pin-to-pin 功能替代（1756-EN2T/EN3T 不含内置 Web Server）。新项目建议用 1756-EN2T/EN3T + FactoryTalk ViewPoint 或 PanelView 5310/5510 做 Web 发布。老线若依赖原 .asp 自定义网页且必须保留，只能淘全新库存或测试合格二手件（1756-EWEB 或 1756-EWEBK，后者为康乃狄格涂层版）。
Q3：能和 1756-ENBT 混用吗？程序会丢吗？
可以混用在同一机架不同槽位。替换 1756-ENBT→1756-EWEB 时需重新在 Studio 5000 I/O Configuration 里更改模块类型并下载硬件配置，控制器用户程序（Tag/Logic）不会丢，但原 ENBT 的 Unicast/Multicast 网络设置要重新核对。下载时注意不要让运行中的过程控制产生扰动。
Q4：如何辨别全新/翻新/仿冒？这东西假货多吗？
AB 模块国内少见完全假冒（外壳模具难仿），多是无标拆机翻新。看：①背板金手指磨损程度，严重划痕说明用过久；②序列号标签纸质和字体，原厂标签有特定微纹理，翻新常贴普通铜版纸；③螺丝有无拧花；④上电后 Studio 5000 “Identify Module” 读出的 Catalog Number/Series/Revision 是否与铭牌一致。不确定建议让卖家提供上电读出版本截图。
Q5：固件版本需要注意什么？和 CPU 版本有要求吗？
需核对。1756-EWEB 常见 FW v1.x～v5.x，较老 v1/v2 与新版 Logix v36+ 可能弹兼容性警告但一般仍能运行。建议至少升到 v4.02 以上修复已知 Web 安全漏洞，升级前务必看 Rockwell 兼容性矩阵（PA号码可查），升错版本无法降级。我现场一般保持与机架内 ENBT 同大版本号减少麻烦。
Q6：最大能存多大的自定义网页？支持 PHP 吗？
内置约 5 MB 非易失存储，放 HTML + 图片 + ASP 脚本够用，不支持 PHP/Java。复杂动态交互建议用外部 Web Server 通过 XML 接口取数据，1756-EWEB 只适合轻量级就地查看页面。
