产品详情

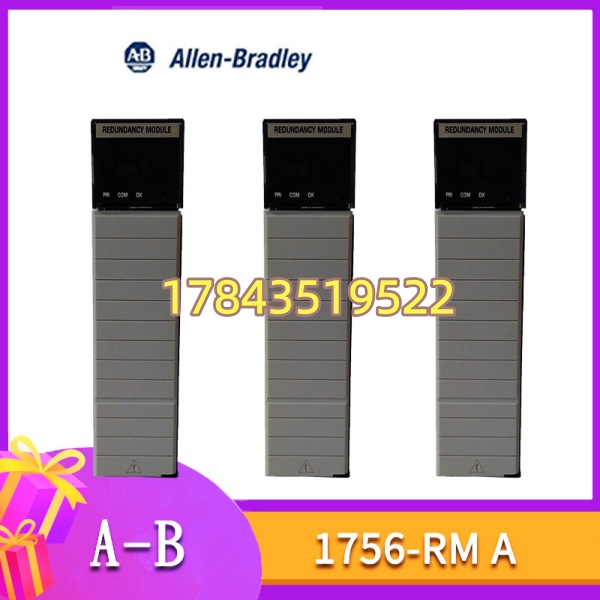

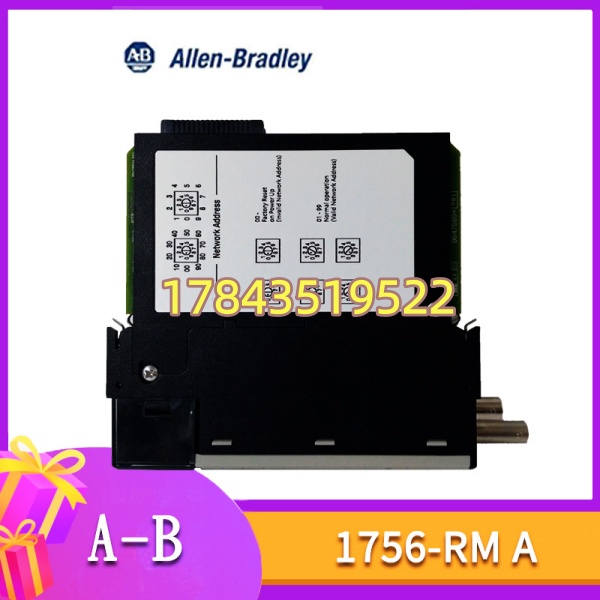

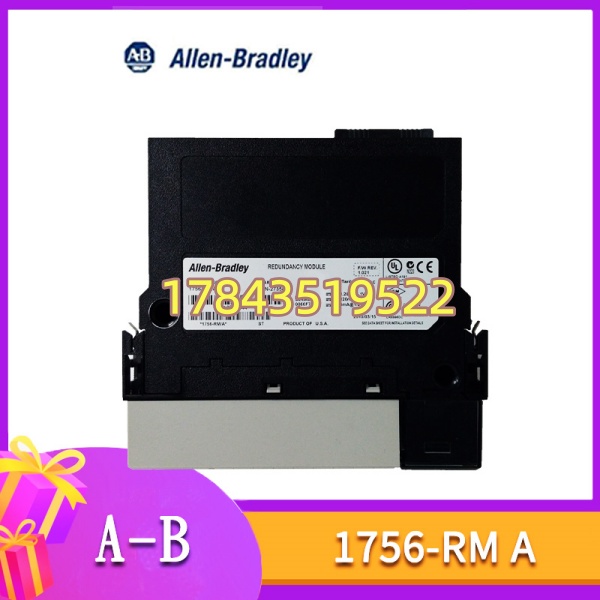

· 型号：1756-RM/A（Series A，Catalog No. 1756-RM）
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：ControlLogix — 冗余同步模块（第一代，区别于1756-RM2千兆版）
规格参数
- 目录号：1756-RM（Series A / B，A版即1756-RM/A）
- 模块类型：ControlLogix控制器冗余同步管理器（Redundancy Module）
- 安装方式：ControlLogix机架任意槽位，单槽宽度，须成对安装于主/备机架
- 背板电流消耗：5.1V DC ≈ 1.16A（典型），1.2V DC ≈ 4mA，24V DC ≈ 3.4mA
- 功耗/散热：≈ 5.1～6W / ≈ 21 BTU/hr（以具体系列为准）
- 同步通信接口：单模LC型光纤连接器 ×1，点对点直连，禁止经交换机
- 同步速率：Series A = 31.25 Mbps；Series B = 100 Mbps（同系列配对时生效）
- 配套同步线缆：1756-RMC1（1m）/ RMC3（3m）/ RMC5（5m）LC-LC单模光纤
- 兼容控制器：1756-L6x（5560系列：L61/L62/L63/L64/L65）、1756-L7x（5570系列：L71～L75），需冗余固件支持
- 状态指示：OK（模块健康）、PRI（本架为主/备）、COM（光纤链路）、4字符字母数字显示屏
- 工作环境：0～60℃（32～140℉），5～95% RH非凝露；存储 -40～85℃
- 认证：UL/cUL Listed、CE、CSA、FM、KC、C-Tick；Class I Div 2 Hazardous Location（标记机型）
- 机箱兼容：1756-A4/A7/A10/A13/A17；建议配合冗余电源1756-PA75R+1756-PSCA2
产品介绍
1756-RM是ControlLogix平台的初代冗余同步模块，负责把主CPU的程序映像、I/O状态及全局数据通过LC光纤实时镜像到备用CPU，主CPU故障时备用接管（典型切换几十毫秒级，具体取决于I/O网络）。Series A是早期31.25Mbps版，Series B升到100Mbps，两者可在同一冗余对中混用但速率降为低速——现场建议主备RM同系列同固件。
和后来出的1756-RM2（千兆、双光纤链路）相比，1756-RM只单链路、带宽低，不适合大数据库或5580（L8x）新CPU（L8x要求RM2）。但它依然是存量L6x/L7x老系统维护的主力备件。坦白讲，如果你在运维老厂冗余系统，这东西坏了比CPU还急——没它冗余直接降级成单机运行。
应用场景与行业案例
痛点切入：
半夜主CPU死机，没有冗余模块或RM故障导致系统直接停机而不是无感切换；老化光纤接口脏污COM灯闪导致冗余对不同步却没人注意到——我在现场见过因单侧RM指示灯被遮挡、同步断了一周没人发现，主CPU挂掉全线停了40分钟。
典型场景：
- 炼油/化工装置 — 1756-L63+L7x冗余对，配1756-RM保证ESD/SIS关联过程控制不停机
- 市政污水/自来水厂 — 鼓风机/加药系统不允许中断，RM+RMC3跨两个MCC柜机架做热备
- 造纸/冶金连续产线 — 配合1756-EN2TR做EtherNet/IP冗余通信+控制器冗余
- 电厂辅机控制 — 存量5560/5570系统维护更换老化RM模块
- 食品饮料灌装线 — 防止单CPU故障造成批次报废
真实案例：
华东某PTA装置，ControlLogix冗余系统跑L63，原装一对1756-RM（Ser.A）用了十四年。大检修后发现备机RM的COM灯不亮，以为光纤头脏擦了无效，量光衰减正常——拆下来看Ser.A板子上一颗时钟晶振漏电阻值漂移，模块间歇性失步。库房正好有一块拆机Ser.B，换上去主备自动协商100Mbps（原Ser.A对Ser.B降31.25Mbps但功能正常），冗余同步恢复。教训是：老系统每年要做冗余切换演练，别等真故障才发现问题。有一点要注意——换RM后务必进Studio 5000的Redundancy Configuration Tool确认主备状态均为”Synchronized”，别只看面板灯。
常见问题解答 (FAQ)
Q1：1756-RM支持热插拔吗？能在带电背板上直接拔插？
技术上背板支持RIUP（Removal/Insertion Under Power），但不建议在线单拔主架RM——拔掉瞬间主备同步断开，若此时主CPU也故障就失去切换保护。正确做法是先确认系统处于冗余同步状态，在计划维护窗口操作，或在备机先测试。拔插前最好拍下槽位号。
Q2：1756-RM能和1756-RM2混用吗？
绝对不行。 RM和RM2物理接口不同（RM单LC，RM2双LC）、协议不兼容，不能组一对。主备必须同为1756-RM或同为1756-RM2。RM2才能配L8x（5580）CPU。
Q3：Series A和Series B能配对吗？有什么影响？
可以成对使用，但同步速率会按较低者运行（Ser.A+Ser.B = 31.25Mbps）。功能不受影响，只是大数据量同步稍慢。稳妥起见采购时尽量要同系列。
Q4：用什么光纤线？长度有限制吗？
必须用Rockwell指定1756-RMCx（LC-LC单模9/125μm），RMC1/RMC3/RMC5分别对应1m/3m/5m。超过推荐长度或第三方跳线可能导致光衰过大COM灯不亮，我遇到过第三方线插入损耗>0.5dB就不通。
Q5：L8x（5580系列如1756-L81E）能用这块RM吗？
不能。1756-L8x冗余要求1756-RM2或RM2XT（千兆双光纤）。硬插RM进L8x机架RSWho能看到但冗余配置工具会报错无法建立同步。
Q6：如何鉴别拆机件好坏/是否被翻新？
看序列号能否在原厂Product Lifecycle查到；上电后插L6x/L7x机架RSWho应识别类型”1756-RM”且OK灯常绿；PRI/COM灯在接好对端光纤后应常亮（同步后COM绿闪或常亮视固件）；检查LC接口陶瓷套筒有无碎纤残留。运行小时数原厂不显示，只能靠外观氧化程度判断。
