描述
产品详情
· 型号：1756-OB16E
· 品牌：Allen-Bradley（Rockwell Automation 罗克韦尔自动化）
· 系列：ControlLogix
规格参数
- 产品型号：1756-OB16E（ControlLogix 16-Point 24V DC Digital Output Electronic Fuse Module）
- 输出类型：DC 源型（Sourcing / PNP），电流从模块流出至负载回流 0V
- 输出点数：16 点，分 2 组，每组 8 点（组内共地，组间隔离 250V AC 连续）
- 标称输出电压：24V DC（工作范围 10–31.2V DC，12/24V DC 类别）
- 每通道最大输出电流：1.0 A @ 60℃（140℉）
- 模块最大总输出电流：8.0 A @ 60℃
- 浪涌电流：2 A 持续 10ms（每 2s 可重复，0℃ @24V DC）
- 最小负载电流：3 mA/点
- OFF态漏电流：最大 1 mA/点
- ON态压降：最大 400 mV DC @ 1A
- 输出延时：OFF→ON 典型 70μs / 最大 1ms；ON→OFF 典型 360μs / 最大 1ms
- 背板电流消耗：5.1V DC @ 250mA，24V DC @ 2mA（背板功耗约 1.32W）
- 功率 dissipation：最大 4.1W @ 60℃，热耗散 13.98 BTU/hr
- 保护功能：每组独立电子熔断（Electronic Fuse），过流/短路自动关断，无物理保险丝；输出-背板光电隔离 500V
- 诊断：每通道 LED 状态指示（ON/故障），RSLogix/Studio 5000 可读故障字
- 接线端子：配 1756-TBNH 或 1756-TBSH 可拆卸端子块（RTB），20针
- 安装：任意 1756 ControlLogix 本地或扩展机架单槽位，支持带电热插拔（RIUP）
- 工作环境：0–60℃ / 5–95% RH 非凝露
- 认证：UL 508、CSA、CE、C-Tick、Ex 需核对具体版本，RoHS 合规
- 尺寸/重量：约 18.1×138×147mm（单槽宽），≈0.32kg
产品介绍

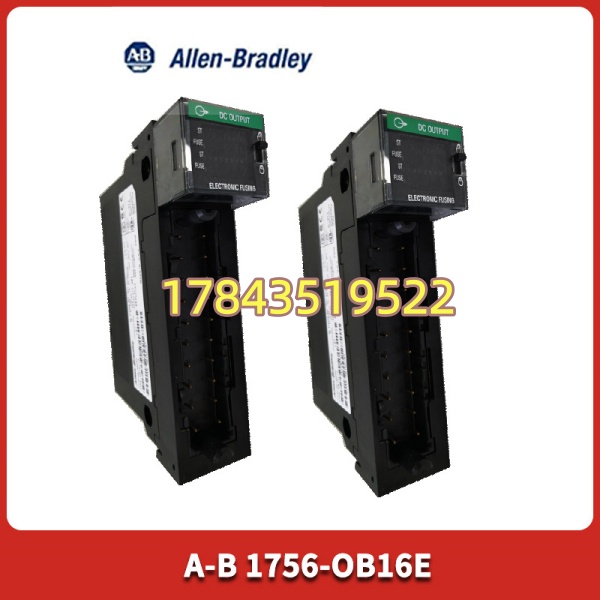

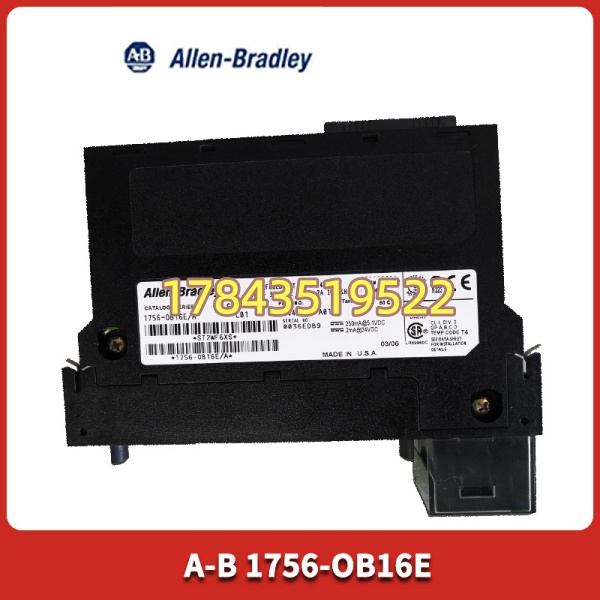

1756-OB16E 是 ControlLogix 平台上带电子熔断保护的 24V DC 源型数字量输出模块，16点分两组，每点最大 1A，模块总限 8A。相比基础款 1756-OB16，它多了分组电子熔断——通道组过载自动断开不需换保险丝，复位即可，现场省事。主要用来驱动 24V DC 电磁阀、指示灯、中间继电器线圈、小型接触器。
坦白讲，这款目前 Rockwell 生命周期状态仍标 Active，但很多老项目文档写”停产”，实际是指早期不带 E 后缀的老 1756-OB16 停产。如果你原机架已有键控（Keying），换 1756-OB16E 一般直接兼容；若想升级可换 1756-OB16D（带点级诊断），但要注意 D 版电子键控可能与老程序冲突，需重新下载模块配置。
应用场景与行业案例
ControlLogix 机架里 DO 点莫名烧毁、保险丝频繁断——老 1756-OB16 没电子熔断，换熔丝耽误生产。1756-OB16E 的分组电子熔丝在电磁阀短路时只关那 8 个点，其余通道照跑，排查完复位就行。
典型场景：
- 汽车焊装/总装线：输送辊道气缸电磁阀组（24V DC），分组隔离避免一组短路全线停。
- 包装机械：贴标机、装箱机的 24V 指示灯和气动阀，要求响应快（<1ms）和电子保护。
- 水处理/泵站：电动阀开闭控制、液位报警灯，ControlLogix 本地或远程机架均可。
- 食品饮料灌装线：卫生级阀岛 24V 控制，潮湿环境靠模块隔离降故障率。
真实案例：
华北某汽车零部件厂，周五夜班 1756-OB16（无电子熔丝）驱动 12 只电磁阀，其中一只线圈匝间短路把整模块输出拉死，产线急停。库房翻出新 1756-OB16E，断电拔旧板插新板（同机架槽位，键控兼容），上电机架自动识别，RSLogix 在线确认 I/O 正常——没动任何逻辑，五分钟恢复生产。老师傅说早知道当年就全上 E 版。
常见问题解答 (FAQ)
Q1：支持热插拔吗？拔插时要注意什么？
支持带电热插拔（RIUP）。但操作前建议在 Studio 5000 里把该槽位置 Major/Minor Fault 或先强制输出 OFF，防止拔插瞬间输出抖动误触发现场设备。插好后机架会自动重配，确认 Fault 灯灭再走。
Q2：源型（Sourcing）是什么意思？接线怎么接？
源型 = PNP，模块输出端正极（+24V DC）接通负载，负载另一端接 0V（DC Common）。公共端（COM 每组 8 点）必须接 24V DC 电源正极，负载负端回电源 0V。别和漏型（Sinking/NPN）搞反，接反负载不动作。
Q3：电子熔断和物理保险丝有什么区别？一组熔断会影响另一组吗？
电子熔断是半导体保护，过流/短路自动切断该组（8点），冷却/故障排除后在软件里复位即可，不用换件。两组之间隔离，A组熔断不影响 B组运行。
- 1756-：基本可直替，电子键控兼容（如原有机架键控销匹配），程序不用改，建议核对 Slot Keying 设置。
- 1756-OB16D（诊断型）：功能兼容但模块类型不同（Type 不同），Studio 5000 需删除旧模块重新添加 1756-OB16D 并重新下载——不能直接不修改程序硬换，否则机架报 Major Fault。
Q5：感应负载（电磁阀/继电器线圈）需要外加续流二极管吗？
强烈建议。虽然模块有一定耐受，但 24V DC 感性负载关断时反向电动势可能累积损伤输出晶体管。现场我习惯在阀座或接线端并联反向二极管（或 RC 吸收），能显著延长模块寿命。
Q6：怎么鉴别拆机件/翻新件是否良品？
上电前看端子排镀层氧化、PCB 无烧痕焦斑、LED 灯珠均匀；上电不接负载观察 OK 灯常绿、各点 LED 可强制点亮；带载测至少每点拉 0.5A 验证电子熔丝不误跳。要求供应商提供测试报告。
