描述
产品详情

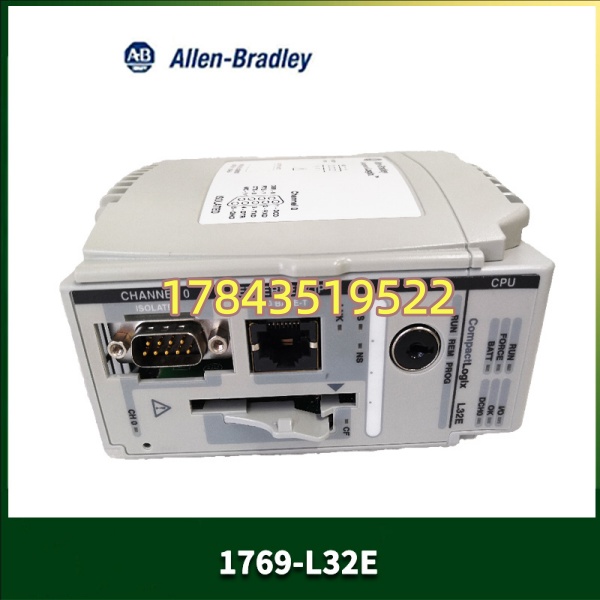

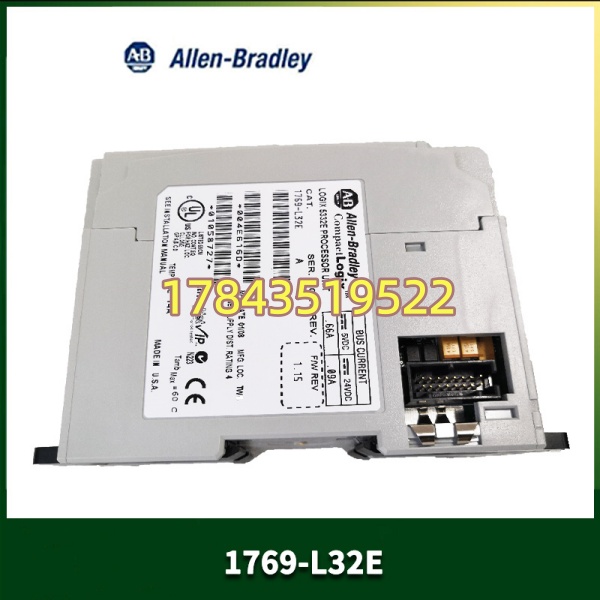

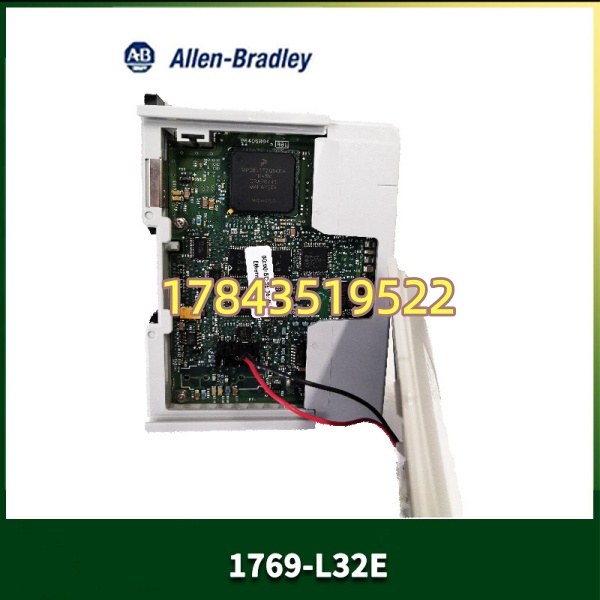

· 型号：1769‑L32E
· 品牌：Allen‑Bradley（Rockwell Automation）
· 系列：CompactLogix 1769 L3x
规格参数
- 目录号：1769‑L32E
- 处理器架构：32‑bit PowerPC（需核对具体 Rev），Logix5000 引擎
- 用户内存：750 KB（非易失性，支持 1784‑CF64 / CF128 CompactFlash 卡做非易失备份）
- 通信端口：1×EtherNet/IP 10/100Base‑TX（RJ45，BOOTP/DHCP 或静态 IP），1×RS‑232（DF1 Full‑Duplex 默认 19.2kbps 或 ASCII 模式）
- I/O 扩展能力：本地机架 + 最多 3 组扩展 Bank，合计 ≤16 个 1769 I/O 模块；电源距离额定值 4 个模块
- 最大 I/O 点数：数字量 + 模拟量合计建议 ≤1024 点（受扫描时间及连接数限制）
- 背板 5V 电流消耗：约 850 mA @ 5.1VDC（来自 1769 电源模块供电）
- 功耗 / 热耗散：约 5.5～6.5 W / 22～23 BTU/hr（依固件及负载）
- 电池备份：1769‑BA（或兼容 1747‑BA）保持用户 RAM 及日期时间；CF 卡可做程序永久存储
- 编程软件：RSLogix 5000 v13+ / Studio 5000 Logix Designer（老固件对应低版本，新 Studio 也兼容老项目打开）
- 工作温度：0～60℃；存储 -40～85℃；湿度 5～95% 无冷凝
- 安装：35mm DIN 导轨或面板安装，位于 1769 电源右侧、I/O 模块左侧，末端需 1769‑ECR
- 认证：UL 508、CE、C‑Tick、cULus（以具体 Series 铭牌为准）
产品介绍
1769‑L32E 是 CompactLogix 1769 系列带内置以太网口的经典 CPU，定位在 L31（无网口）和 L35E（更大内存）之间。它把 Logix5000 控制引擎塞进紧凑的 1769 微型机架，集成一个 EtherNet/IP 端口可直接挂 PanelView Plus、远程 Point I/O 或上位 SCADA，省掉外置 DH+ 或串口网关。相比 MicroLogix，它支持结构化文本、AOI、Produced/Consumed Tag 及在线编辑，适合需要一定规模逻辑但又不至于上 ControlLogix 的独立设备或小型产线段。
坦白讲，这货 2020 年底 Rockwell 已官宣停产（EOL），新项目别再选型。但国内存量极大——包装机、印刷机、药机还在跑——现在买基本是备件或二手翻新。它的直接继任同代是 1769‑L33ER（双口 Eth、512KB～1MB 内存、Series B 以上需 Studio 5000 v20+），若 I/O 机架不变可原位替换并导入 .acd 项目（注意 CF 卡格式不同，L33ER 用 SD 卡）。
应用场景与行业案例
痛点：单机设备原配 1769‑L32E 突然 RUN 灯灭或 ETH 口不亮，现场只有 .acd 原始工程无源程序，换新版 CPU 担心程序不兼容或 CF 卡读不出导致全线停摆；或老产线要增 HMI 发现串口被条码枪占满、以太网口又只有单口无法串接。
典型场景：
- 包装机械（枕式/立式包装机）—— 单 L32E + 8～12 个 1769 DI/DO/AI 控制模块 + 威纶/PVP HMI，成本低够用
- 印刷/涂布设备 —— RS‑232 接色标传感器/条码枪，Eth 口连 SCADA 采集产量，就地 AOI 做张弛控制
- 制药灌装岛 —— 750KB 内存够跑顺序控制+配方，CF 卡做 GMP 审计追踪备份
- 小型水处理/除尘控制柜 —— 带 2～3 组扩展 Bank 远程 DI/DO，以太网直连中控
- 老 SLC500/MicroLogix 迁移 —— 保留 1769 I/O 投资，升级 Logix 架构便于后期与上位 MES 对接
真实案例：华东某烟包印刷厂，一条六色凹印机原配 1769‑L32E，某天开机 RUN 灯闪 Fault，RSLinx 搜不到 MAC。拆下看电池漏液腐蚀底板——这是 通病，年限久了 1769‑BA 漏液必查。我翻出库房一台测试好的二手 （同 Series B Rev 带 CF128 卡），插卡上电、用原 .acd（v16）下载，3 分钟恢复 RUN。交代设备员每半年查一次电池电压，低于 2.8V 立即换，漏液烧底板比 CPU 贵多了。
常见问题解答 (FAQ)
不行。CompactLogix 1769 系列机架不支持 CPU 热插拔，拔 CPU = 整个机架 I/O 同时失电/离线，现场必然停机。正确流程：安全确认→停机→断 1769 电源→更换→上电→从 CF 卡自动加载或 RSLogix 下载。I/O 模块本身在带电插拔时可能损坏背板总线。
最佳原地升级是 1769‑L33ER（或 L33ERM 带运动）。1769 I/O 机架、电源、扩展电缆全兼容。用 Studio 5000 打开原 .acd，CPU 类型选 1769‑L33ER，注意 L33ER 用 SD 卡（1784‑SDx）而非 CF 卡，且最低要求 Studio 5000 v20+（ 老项目可能用 v13~v18，需升版本打开，逻辑通常无需大改）。若 I/O 点数少且允许改机架，可考虑 5069‑L320ER（5380 系列），但需全套换 I/O，属跨代迁移。
CF 卡（1784‑CF64/CF128）可选装做非易失程序/数据存档，上电自动从卡加载如内存为空。用户 RAM 靠 1769‑BA 电池保持（典型保 1～2 年），电池耗尽或拆除超几分钟 RAM 清空——此时必须从 CF 卡或 PC 重新下载。建议：重要程序存 CF 卡 + 工程文件双备份；每年换一次电池，拆机运输务必带电池或先存 CF 卡。
① 看电池仓有无漏液腐蚀铜箔（最常见死因）；② 上电 KEY 开关 RUN 后 RUN 绿灯常亮、I/O 灯按配置闪烁，FAULT 红灯不亮；③ RSLinx 能识别 MAC、读出版本信息；④ CF 卡槽弹簧完好可识别 CF 卡并加载程序。有暗病通常表现为偶发 Fault 或 Eth 口时通时断，到货建议带载烤机 30 分钟。
不能。 只有单口 10/100M，无内置交换机，不能菊花链。多台设备/HMI 需外接工业交换机。这也是很多人后期换 L33ER（双口带内置交换机/DLR）的原因。
Q6：编程电缆和软件版本要求？
