描述
产品详情

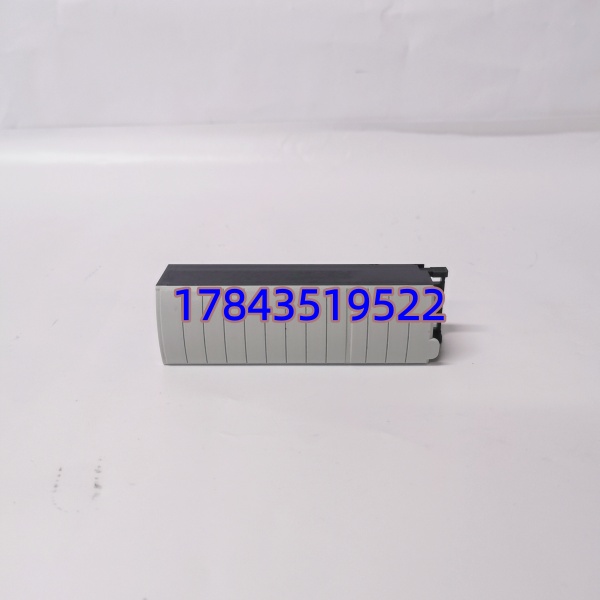

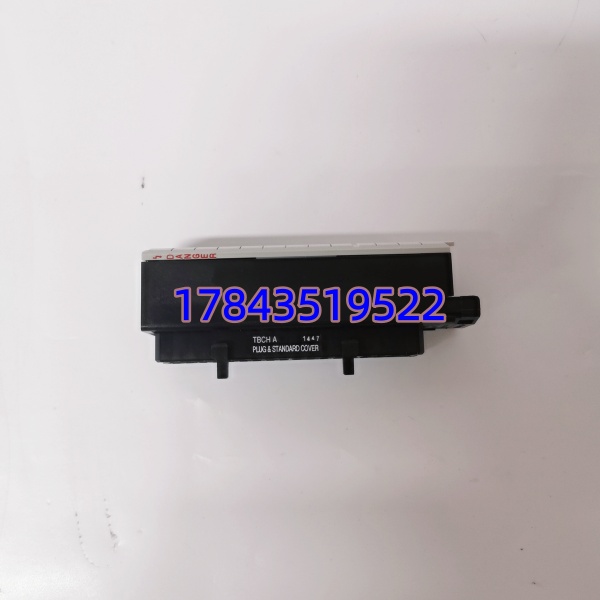

· 型号：1756‑TBNH（Series A / B / C，功能相同，Series 仅指生产批次/小改）
· 品牌：Allen‑Bradley / Rockwell Automation
· 系列：ControlLogix 5000 — Removable Terminal Block (RTB)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 1756‑TBNH |
| Rockwell 目录号 | 1756‑TBNH（Ser. A / B / C — 电性能与机械尺寸完全一致，Ser 差异仅产线/认证年份） |
| 制造商 | Rockwell Automation / Allen‑Bradley (USA) |
| 适用模块 | 1756‑IB16、1756‑OB16、1756‑OW16I、1756‑IF16、1756‑OF16、1756‑AIT、1756‑AOV、1756‑AIC、1756‑CN2x（部分）、1756‑ENBT（部分早期）— 凡 ControlLogix I/O 标 “Uses 1756‑TBNH” 插槽 |
| 不适配模块 | 1756‑TBS6H（6‑pt 弹簧）、1756‑TBCH（36‑pt 弹簧夹）、1756‑TBN（18‑pt 低密版）— 物理不互插（槽键不同） |
| 端子数 | 36 螺钉端子（排布依模块类型映射信号+COM，参考对应 I/O 模块接线图） |
| 适用导线 | 实心/绞合 AWG 22‑14（0.34‑2.08 mm²），Strip Length 7‑8 mm |
| 拧紧扭矩 | 典型 7‑9 in‑lb（0.8‑1.0 N·m），过拧致螺纹滑牙 |
| 额定电压 | 模块依赖 — RTB 本身无独立耐压标称（跟随模块隔离电压，典型 ≥ 250 V AC/DC 现场侧） |
| 安装方式 | 卡入 1756 I/O 模块前端 RTB 槽（带锁扣），可在线拔出保留现场接线 |
| 工作温度 | -20℃～+60℃（柜内），存储 -40～+85℃ |
| 尺寸(约) | 115×30×45 mm（长×高×深，依模块轮廓） |
| 重量(约) | 0.055 kg |
| 认证 | UL 1054 / CSA / CE |
| 常见误区提醒 | 1746‑TBNH（SLC 500 系列）物理不兼容 — 1756‑TBNH 仅用于 ControlLogix 1756 系列 |
严格来说 1756‑TBNH 不是电子模块，是带螺钉的金属/尼龙接线端子块——它的故障模式是螺钉螺纹滑牙、弹簧张力衰退（极少）、端子标号磨损脱落。很多现场”模块报错”其实是对应 RTB 某螺钉未压紧致现场线虚接，不是模块坏。(经验之谈：新装首轮必 torque wrench 打 8 in‑lb 并标记，大修期逐个复拧。) Series A/B/C 电兼容，买最新批次 Ser C 通常没问题但建议与现网一致（尤其有混用 1756‑TBCH 弹簧版时确认槽位键匹配）。
产品介绍
（场景痛点切入）
现场实测发现 ControlLogix I/O 点莫名闪断大多不是模块 IC 坏而是 RTB 螺钉压接力不够——某汽车焊装线年停机统计里 3 次 DI 点丢失追因为 1756‑TBNH 某端子滑牙未达扭矩。换 RTB（保留现场线不动！）两分钟恢复。这也说明 1756‑TBNH 是最容易被低估的”A 类消耗件”：单价低但没它 I/O 模块无法接现场线，整机发货常配 1 块/模块，老化或螺丝滑牙后无替代只能换。
1756‑TBNH 是 Rockwell ControlLogix 平台标准 36‑点可拆卸螺钉端子块，插拔设计让你可以换 I/O 模块本体而不断开现场线——大修时拔模块本体做点检、插回原 RTB 即刻恢复。Rockwell 将 1756 系列标 Active 但 1756‑TBNH 交期曾因全球树脂短缺拉至 6‑14 周——从 ABC 看属 B 类升 A（关键工位 I/O 多则按槽位类型分别备）建议按运行机架内 1756‑TBNH 适用槽位数÷3 取整+1 设冷备件（最少 1 块），多套相同 ControlLogix 架构可共享周转。
替换与升级建议
✅ 直接替换
- 1756‑TBNH Ser A ↔ Ser B ↔ Ser C — 完全兼容同代 ControlLogix I/O 模块，物理槽键、螺钉矩、引脚映射一致。新批次可直接替老批次。
- 1756‑TBCH（36‑pt 弹簧夹版）←→ 1756‑TBNH 物理不互插（槽键不同防误插），若现网指定螺钉版必须买 TBNH 不能替弹簧版（弹簧版接线更快但现场振动大场合部分客户偏好螺钉）。
⚠️ 需确认模块兼容性（非 RTB 问题）
- 若原系统用 1756‑TBN（18‑pt 低密度）升 1756‑TBNH（36‑pt 高密度）— 模块须同步换成支持 36‑pt 的 I/O（如 IB16→IB16 本身支持 TBNH，但老单宽特殊模块可能仅支 TBN），RTB 本身不能让老模块多出端子。
❌ 硬件不兼容
- 1746‑TBNH（SLC 500 系列 RTB）— 外形近似但锁扣与槽键不同 强插会损模块壳体，不可混。
- 试图用通用 DIN 端子排直替 — ControlLogix I/O 模块无外部端子排接口，必须配原厂 RTB。
