描述
产品详情

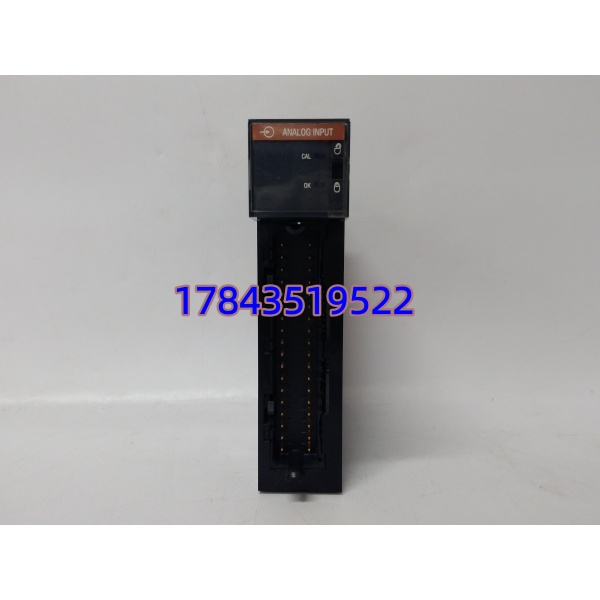

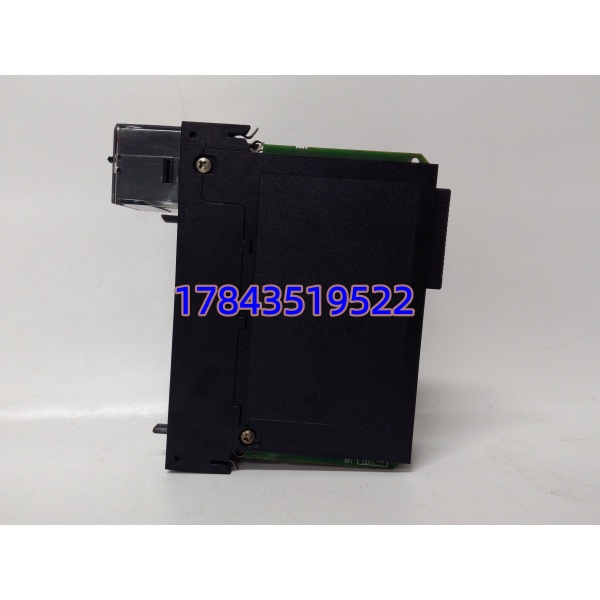

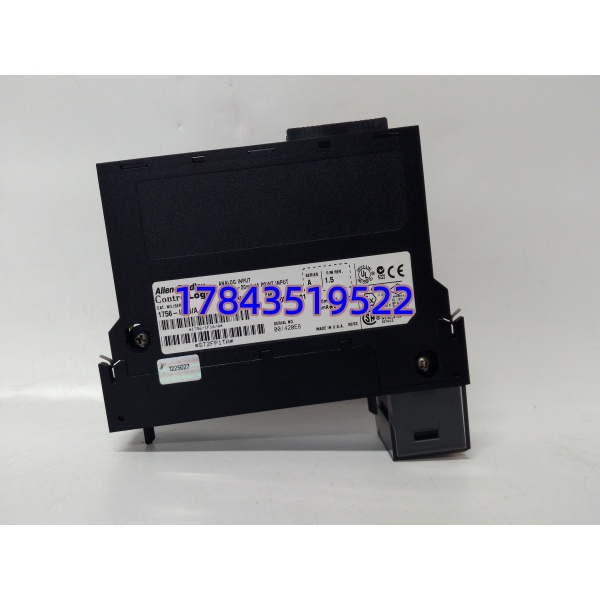

· 型号：1756‑IF16（ControlLogix Analog Input Module, 16 Channel Universal）
· 品牌：Rockwell Automation（Allen‑Bradley）
· 系列：ControlLogix 1756 I/O Family
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | 1756‑IF16 Analog Input Module, 16 Channel (Differential/Single-Ended) |
| Catalog No. | 1756‑IF16（常见后缀如 1756‑IF16K / 1756‑IF16XT — K=Conformal Coat, XT=Ext Temp；功能同） |
| 适用系统 | Allen‑Bradley ControlLogix 任一 1756 背板（1756‑A4/A7/A10/A13/A17 机架 + 1756‑PAxx/PBxx 电源 + 1756‑Lxx CPU） |
| 输入通道 | 16 路，可配置为 单端(SE) 或 差分(DIFF)，每通道独立软件组态量程 |
| 可接受信号 | ±10V、0‑10V、±5V、±2.5V、4‑20mA、0‑20mA、±20mA（内部 250Ω 采样电阻 for mA） |
| 分辨率 | 16 bit (单极性) / 15 bit + Sign (双极性电压模) |
| 精度 | 典型 ±0.05% FS @25℃，温漂 <50ppm/℃ |
| 输入阻抗 | 电流模 ≈250Ω (±0.1%)；电压模 >1MΩ |
| 转换时间 | 对所有通道 ≤ 5 ms（可组态 Real Time Sampling 或 RTS 快采子组） |
| 滤波 | 硬件 + 软件数字滤波（可组态 0/10/50/60Hz 抑制） |
| 隔离 | 现场侧 ↔ 背板 光电隔离（典型 250V AC 连续工作隔离） |
| 状态指示 | 每模块 OK / FAULT LED；无每通道 LED（状态看 RSLogix/Studio 5000 Tag 或 Health bit） |
| 配套端子 | 必须配 1756‑TB (1756‑TBCH / 1756‑TBNH / 1756‑TBS6H 等 — 螺紧/弹簧 36‑pin 端子块)，模块本体不带端子 |
| 热插拔 | ✅ 支持 ControlLogix 机架在线更换（CPU 运行态拔/插单 I/O — Major/Minor Fault 如配置不匹配会报但可 Reset） |
| 供电 | 由 1756 机架背板 +5V / +24V 逻辑供（典型 < 1.2W 模块功耗） |
| 工作环境 | -20～+60℃（标准）/ -25～+70℃(XT 版)｜存储 -40～+85℃｜湿度 5%~95% 非凝露 |
| 认证 | UL、cULus、CE、ATEX/IECEx Zone 2（柜内安装，XT 版） |
| 组态软件 | RSLogix 5000 / Studio 5000 — 在 I/O Configuration 中添加 1756‑IF16，设每通道 Data Format / Range / Engineering Units |
产品介绍
（C 竞品对比切入——相比西门子 SM331 或 ABB 800xA AI 卡，1756‑IF16 优势是每通道全软件组态不必拨 DIP 开盖改量程，且 ControlLogix 背板带宽高适合多卡并发扫描；弱点是无每通道 LED 需上位看 Tag 值，新手排障嫌不直观。严格来说它只认 1756‑TB 系列端子——买二手最常漏端子块。）
这卡是 ControlLogix 过程控制站的主力 AI——温度变送器 4‑20mA、压力/流量 0‑10V、液位开关量模拟化全进它。现场坏多因现场 110V AC 误打入 AI 端烧采样电阻（某通道恒满或开路）或端子块氧化接触不良。换件简单：确认机架有供电 → 在线拔旧（记槽位+TB 接线方向）→ 插新 → Studio 5000 自动识别或 Refresh Module → 确认 Config Match → 看 Module OK bit 1。库存建议：按 ControlLogix 机架数 N 每型 AI/AO/DI/DO 各备 1 块 NOS（或 N+1 池化若 >3 同版机架），属 B 类——AI 丢影响监视/PID 初值但通常不直跳机（除非三取二保护用 AO/DI 另论）。
应用场景与库存策略
化工厂配料罐 4‑20mA 流量计突显示 —- (模块报 Ch3 Under Range) —— 量端子间电压 0V 但变送器供电正常，交叉把线移 Slot 邻槽好 Ch 正常 → 确认 Ch3 采样电阻烧（现场曾有误接 220V 测试）。因支持热插拔趁窗口拔旧 1756‑IF16 换新品上电 OK bit 1 各通道值恢复。
典型场景与备货建议：
- 火电/化工/水处理 ControlLogix 过程站：AI 采锅炉/汽机 压力/温度/流量/液位变送信号 → 按装置 ControlLogix 机架数 N 备 ≥1 块 1756‑ NOS（多机架同 FW 版池化 N+1）
- 包装/食品 生产线 CompactLogix 通过 1756‑AENTR 远程 1756 I/O 架：同样按远程架数备
- 老厂 1756‑L55x 升级保留 I/O 部分兼容：1756‑ 跨 L5x/L7x/L8x FW 全兼容——新 CPU 老卡通常直用（RSLogix 5000 v16+ 支持）
- 改造拆移：旧 1756‑TB 端子块弹簧疲劳建议同步备新 TB（成本数十元）防接触不良掩盖模块好
真实案例：华东某污水处理厂 ControlLogix 柜（1756‑A10 机架）夜班 DO 曝气机启停记录正常但溶解氧 4‑20mA 入 Val 乱跳——查 Slot 3 插 1756‑ Ch2 值波动 ±30% 而现场变送器输出稳定。交叉线移 Slot 5 同型卡 Ch2 稳→确认原卡 Ch2 A/D 部分老化（可能是前期浪涌微损）。白班安排确认 CPU RUN → 在线拔出故障模块（注意标记 TB 接线朝向！）→ 插新 1756‑（同无后缀/K 依环境）→ Studio 5000 Refresh → Module OK → 各通道值正常。后按建议按 ControlLogix 机架数×1 块 AI 入 Buffer Stock。电气点检说——早把 1756 I/O 卡列入三年轮换备件清单。
