描述
产品详情

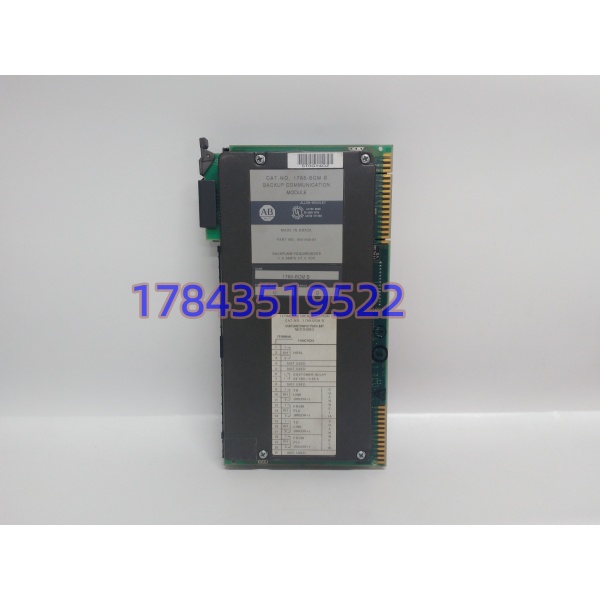

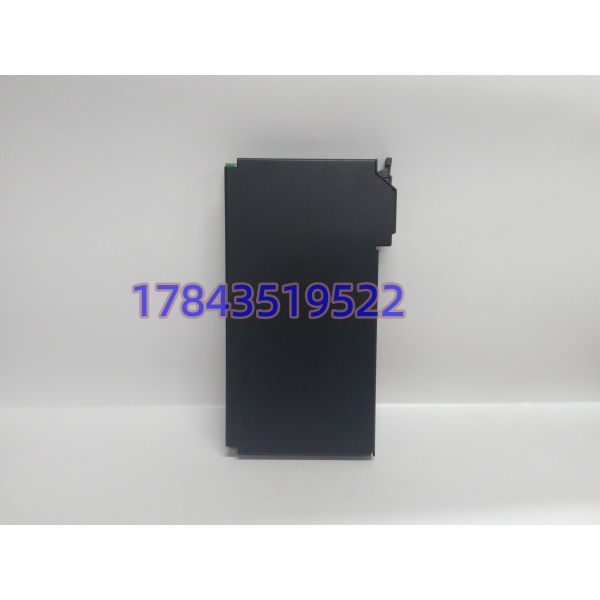

· 型号：1785-BCM（含1785-BCM/A、/B、/C版本）
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：PLC-5
规格参数
| 参数项 | 规格说明（综合多源信息） |
|---|---|
| 产品类型 | 备份通信模块（Backup Communications Module） |
| 所属平台 | Allen-Bradley PLC-5控制器系统 |
| 核心功能 | 两套PLC-5处理器之间的高速热备通信和数据同步 |
| 安装位置 | 1771 I/O机架（本地机架） |
| 通信方式 | 通过1785-CP系列同轴电缆直接连接两块BCM |
| HSSL通信速率 | 1.2 Megabaud（高速串行链路） |
| DH+/RIO接口 | 2个 |
| 客户继电器 | 0.25A @ 24V DC |
| 电源要求 | 从背板取电，5V DC ±5%，0.5A 或 5.1V下1A（不同来源标注不同） |
| 兼容处理器 | PLC-5/15 B系列、-5/20、-5/25、-5/30、-5/40、-5/60 |
| 数据同步内容 | I/O映像表、定时器、计数器、状态文件等 |
| 切换方式 | 热备（Hot Backup），主故障时备用自动接管 |
| 切换时间 | 数十毫秒量级 |
| 工作温度 | 0°C ~ 60°C |
| 尺寸 | 信息冲突：2.2×12.4×12.6cm / 3×14.7×25.8cm / 100×60×35mm |
| 重量 | 信息冲突：0.1kg / 0.56kg / 0.5kg |

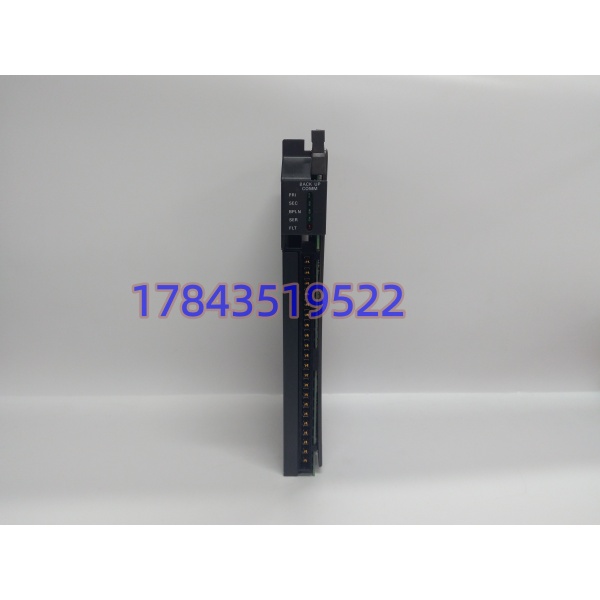

| 状态指示 | 每个通道独立诊断/状态LED |
| 认证 | UL（工业控制设备）、CSA Class 1 Division 2 |
| 生命周期状态 | 已停产——据PLCS.net论坛信息，BCM模块已无法购买 |
产品介绍
1785-BCM是罗克韦尔为其PLC-5平台设计的高可用性（HA）方案的核心组件。它的角色不是普通的通信网关，而是热备冗余系统的专用枢纽。
在一个标准配置里，需要两套完全相同的控制系统（各含处理器、电源、I/O），每套机架里装一块1785-BCM，两块BCM之间通过专用的同轴电缆直接相连。运行时，主PLC-5处理器通过这对BCM，把I/O映像、定时器当前值、计数器状态、各文件数据以毫秒级频率实时同步给备用处理器。当主处理器因硬件故障、程序跑飞或掉电而失效时，备用处理器在几十毫秒内检测到故障并接管I/O控制权，过程变量基本无扰动。
这意味着什么？ ——你不能单买一块BCM就想跑冗余。它必须成对使用，一个插在主机架，一个插在备用机架，两块之间还要连那根专用的同轴电缆。这个件一旦坏了，热备系统就只剩单点——主处理器还在跑，但备用处理器收不到同步数据，失去了随时接管的资格。更麻烦的是，整个平台都进入退休状态了。PLCS.net论坛上有工程师明确指出“BCM模块已无法购买”，整个系统的备件窗口都基本关闭了。
⚠️ 信息冲突提醒：部分备件商网页将1785-BCM描述为ControlLogix系统的EtherNet/IP/ControlNet通信模块，提供10 Mbps速率和2000米传输距离。这些描述极可能是将1785系列中其他型号（如1785-ENET、1785-CNET）的规格套用到了BCM这个号上。BCM的核心定位是，而不是通用EtherNet/IP通信——这两个功能完全不同。
应用场景与库存策略
这块模块服务的系统是。它的应用场景非常窄——只有跑着热备冗余系统的场合才需要它。
典型场景与备货建议：
- ——双机架各配一块BCM，用于火力发电、石油化工、水处理等要求高可用性的关键工艺段。 建议：先确认现场在役系统用的是哪个版本（1785-BCM/A、/B还是/C），备货时要求供应商发同版本。由于该件已停产且无直接替代品，如果系统还要继续运行，建议评估备件窗口最后期限，成对锁定验证过的库存件。
- 老旧系统延寿过渡期——平台已全面退休，罗克韦尔官方已停止销售。建议：评估系统剩余寿命。如果还要再撑2-3年，眼下就需要找备件商锁定货源——这类件越往后越稀缺，价格只会走高。
真实案例：
在PLCS.net论坛的一个讨论中，工程师评估/30系统改造方案时明确指出：老式热备系统（使用1785-BCM模块的方式）虽然对程序改动最小，但系统已基本过时；BCM模块已无法购买，新型号控制器的备件采购窗口也在关闭中。这个帖子的信息说明了一个现实——1785-BCM的供货状态已经极端紧张，想买也不一定买得到。
