描述
产品详情

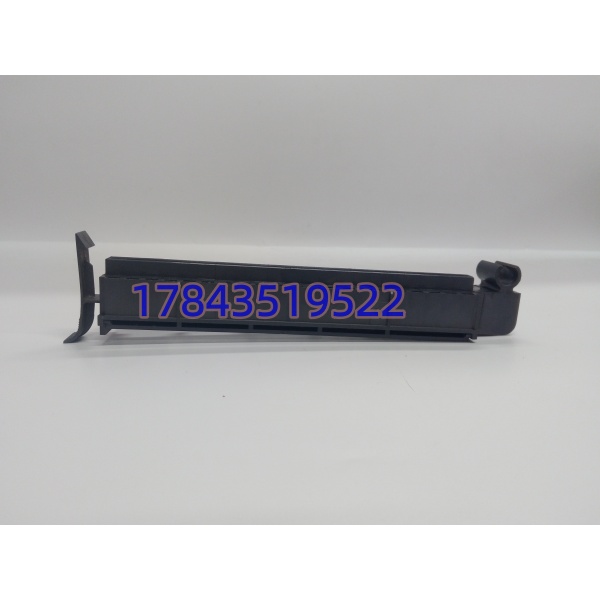

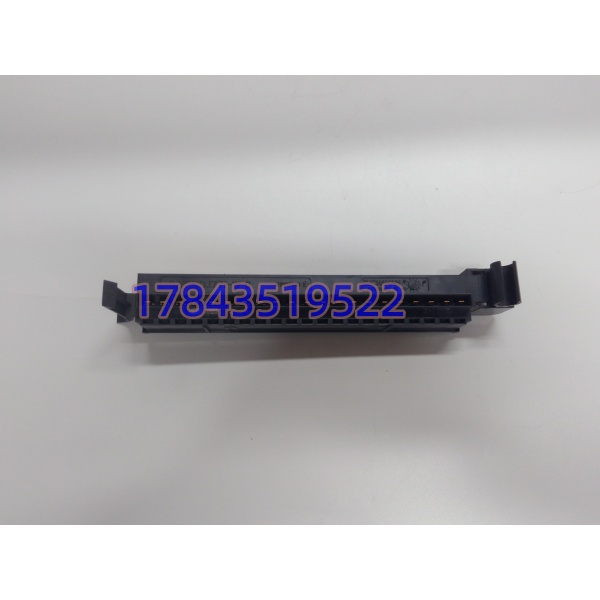

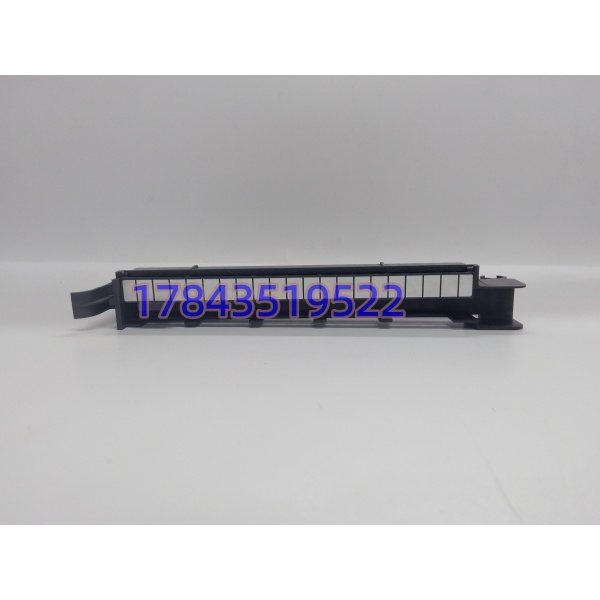

· 型号：1771-W（含1771-WD / 1771-WN）
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：PLC-5 1771 I/O系统
规格参数
| 参数项 | 指标 |
|---|---|
| 产品型号 | 1771-WD / 1771-WN |
| 制造商 | Allen-Bradley / Rockwell Automation |
| 所属系列 | 1771 I/O系统 (PLC-5平台) |
| 产品类型 | 现场接线臂 / 现场接线端子板 |
| 端子数量 | 32个（1771-WN） |
| 安装方式 | 插入式，直接安装于I/O模块前面板 |
| 兼容模块 | 1771系列I/O模块（需确认配套型号） |
| 通讯方式 | 并行 |
| 通道隔离 | 光耦隔离通道 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 状态指示 | LED状态指示灯 |
| 配线规格 | 0.34-2.5mm²（22-14 AWG）实心或绞合铜线 |
| 安装 | 机箱安装 / DIN导轨安装 |
| 生命周期状态 | 已停产，仅限渠道库存流通 |
产品介
绍
我在现场见过不止一次这样的情况：一个PLC-5系统的I/O模块坏了，采购很干脆地买了一块新（库存）模块回来，结果换上去才发现——原来那块模块前面板上的接线臂（1771-W）才是真正坏掉的那个。塑料卡扣断了，端子滑丝了，或者长期振动的环境下触点接触不良。模块是好的，但信号就是进不去。
1771-W的本质就是一个“接口翻译器”——把I/O模块前面那个多针的并行接口，转成32个可以拧线的螺丝端子。用螺丝端子接地线，比焊线或者压接专用接头要快得多，维护的时候拆一根线不会影响其他通道。它的存在就是为了省时间，省的是现场维护的人每次换传感器时接线的那半小时。
PLC-5系统是罗克韦尔的经典平台，但整个1771系列I/O系统早已停产多年。市面上流通的都是渠道库存或二手拆机件。接线臂这东西本身没有电子元件，不容易“坏”——它最大的敌人是物理损伤：端子被拧滑丝、卡扣被掰断、或者长期潮湿环境下的触点氧化。但正因为它是物理件，坏了之后维修的意义不大——换一个新的（库存件）更划算。
应用场景与库存策略
痛点切入： 这玩意儿出问题的场景特别“尴尬”——不是彻底坏了，而是某个端子的接触电阻变大，导致信号时有时无。你查I/O模块、查程序、查传感器，折腾半天，最后用万用表一戳才发现是接线臂上那个端子松了。如果备件库里没有，就只能用旁边一个空端子临时顶一下，然后留下一个“维修工都知道但没写在图纸上”的隐患。
典型场景与备货建议：
- PLC-5系统的“最后一套”I/O机箱：系统已经停产，原厂早已不生产任何1771系列配件。建议策略：按“每个在用I/O模块配1个接线臂”备库，尤其注意不同I/O模块的接线臂型号（1771-WD/1771-WN）可能不通用，需按实物匹配。
- 现场频繁更换传感器的工位：端子在反复拧动下可能滑丝。建议策略：备2个，1个做即时替换，1个作为战略储备。建议购买前要求供应商提供实物照片确认端子排和卡扣完好。
- 高振动环境：压缩机、风机、大型电机旁边的机柜，振动可能导致接线臂的触点氧化或卡扣疲劳断裂。建议策略：定期检查，每季度做一次端子紧固和触点清洁。备件按在线数量×15%备库。
真实案例：
背景：某化工厂PLC-5系统的远程I/O机箱，一块1771-OBD输出模块连着十几个电磁阀。接线臂是1771-WN，用了将近15年。
缺少备件引发的停机危机：一次计划停机后重新开车，发现其中一个电磁阀不动作。排查发现接线臂上第12个端子的螺丝已经滑丝，线拧不紧。全厂翻备件库，没有同型号接线臂。临时用旁边一个闲置端子顶上，但那个端子在程序里没定义，花了半天时间重新配线改程序才恢复。
紧急调货/替换解决：从外省调来一个检测过的同型号接线臂，换上去重新接线，恢复原通道定义。前后折腾了两天。
库存策略的反思：此后每个I/O模块都配了1个备用接线臂，并且规定端子拧紧力矩为1.0 Nm（9 lb-in），用扭矩螺丝刀操作，避免滑丝。
