描述
产品详情

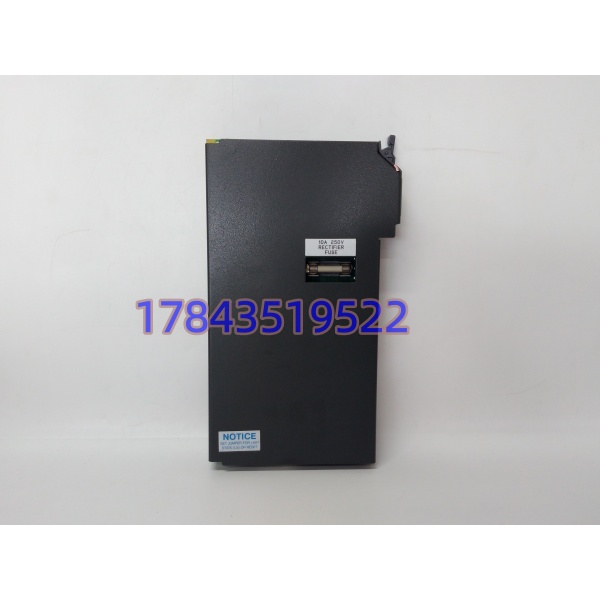

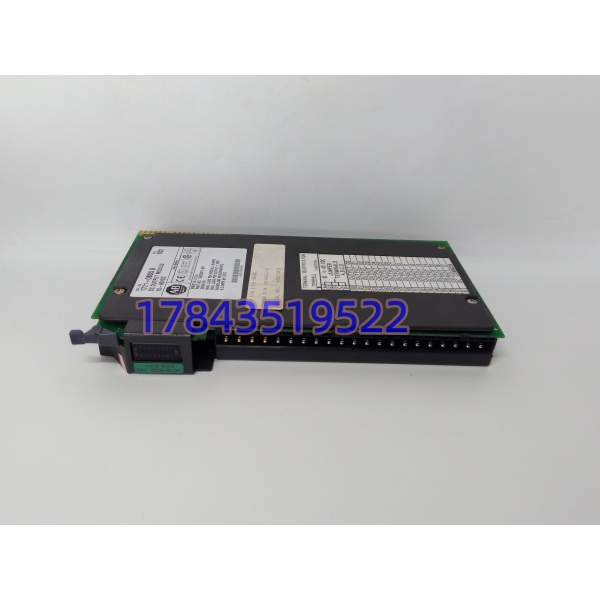

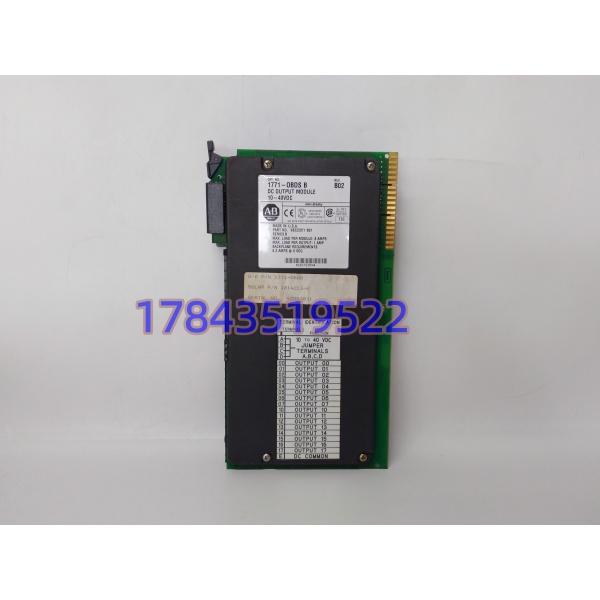

· 型号：1771-OBDS
· 品牌：Allen-Bradley
· 系列：PLC-5
规格参数
| 参数名称 | 技术指标 | 备注说明 |
|---|---|---|
| 输出通道数 | 16路 | 独立控制，支持正/负逻辑输出 |
| 工作电压范围 | 10-40 V DC | 标称电压类别为10-60V DC |
| 单通道输出电流 | 2 A | 满足大多数电磁阀及继电器驱动 |
| 最大导通压降 | 1.5 V | 满载时的内部损耗 |
| 最大漏电流 | 0.5 mA | 关断状态下的微小电流 |
| 隔离方式 | 光电隔离 | 隔离电压测试达500V/60秒 |
| 保护功能 | 短路保护 | 防止外部接线短路烧毁模块 |
| 功耗范围 | 2 W – 14 W | 随负载动态变化 |
| 运行环境温度 | 0℃ ～ 60℃ | 适应绝大多数工业控制柜环境 |
| ESD抗扰度 | 4kV接触 / 8kV空气 | 具备极强的静电放电防护能力 |
产品介绍
在那些仍在服役的老旧PLC-5系统中，这块1771-OBDS绝对是控制柜里的“老黄牛”。它没有花哨的通信功能，就是实打实地把PLC的0和1变成24V直流电，去驱动现场的继电器、指示灯或者小型电机。
作为备件经理，我必须直言不讳：PLC-5系列早已步入生命周期的尾声，这意味着这块1771-OBDS的获取难度正在呈指数级上升。根据官方Datasheet，它采用了保形涂层和开放式设计，抗干扰和防腐蚀能力确实过硬，但在供应链端，我们现在买它不是在买工业品，而是在买“绝版古董”。对于还在运行这套系统的工厂，现在的采购策略绝不能是“坏了再买”，而是必须趁市场上还有全新或优质拆机件时，果断进行战略性囤货，用合理的库存冗余来对冲未来无件可换的停产断供风险。
应用场景与库存策略
老旧系统的I/O模块故障往往具有不可预测性，一旦这块输出模块罢工，现场的气动阀门打不开、电机停不下来，随之而来的就是整条产线的瘫痪。在如今供应链极度不稳定的情况下，为了等一块停产的OBDS模块而让设备停机一周，这种停机损失是任何厂长都无法承受的。
- 传统汽车冲压线：用于控制液压阀组和安全光栅。为什么非它不可？因为老旧PLC-5机架的专有背板总线决定了它无法被通用模块替代。建议库存策略：作为A类战略备件，现场控制柜旁必须常备1件冷备件，库房另备2件。
- 市政老旧泵站：用于启停水泵和阀门控制。建议库存策略：此类现场环境潮湿且无人值守，建议与专业工控备件供应商签订代管协议（VMI），确保故障时能第一时间调拨到货。
- 钢铁厂轧线基础自动化：用于辊道电机的启停控制。建议库存策略：该工况现场电磁干扰极大，模块损耗率偏高，建议安全库存水位上调至3-4件，并建立定期上电测试机制。
讲个真实的教训：前年我们在接手一个老牌造纸厂的维保项目时，一台碎浆机的排料阀突然卡死。排查后发现正是这块1771-OBDS的某一路输出通道内部击穿短路。当时现场连一块备用卡都没有，采购员在各大工控平台询价，要么报出天价，要么告知“无货”。最终为了等一块从海外调回来的拆机件，这台关键设备被迫停机了整整5天，损失惨重。从那以后，我们在该厂的PLC-5备件库里，对这类核心输出模件直接拉高了安全库存水位，宁可多花点钱囤着，也绝不让设备再“裸奔”。
