描述
产品详情
· 型号：1756-RM（Series A/B/C，市场写法 1756-RM/A）
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：ControlLogix® — Redundancy Module（Classic 100 Mbps Sync Link）
技术参数
- 产品类型：ControlLogix Redundancy Manager Module（单槽，须成对使用）
- 目录号：1756-RM（Rockwell Publication 1756-UM514 等），版本 /A /B /C 电气兼容
- 安装方式：插入 ControlLogix 机架（1756-A4/A7/A10/A13/A17），通常槽位紧邻 CPU 或按组态指定
- 背板供电：+5.1 VDC @ 1.16 A（典型），+24 VDC @ 3.4 mA；功耗 ≈ 5.1 W（热耗散 ≈ 31 BTU/h）

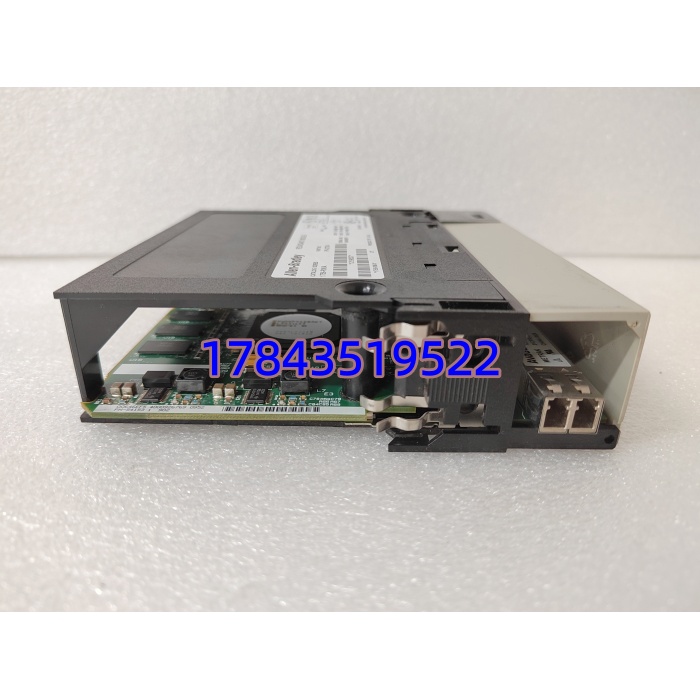

- 同步接口：专用同步端口，通过 1756-RMC1（1 m）/ RMC3（3 m）/ RMC5（5 m）光纤直连对侧 RM（点对点，不经交换机）
- 同步速率：专用链路 100 Mbps（RM2 为 1 Gbps；1756-RM 与 1756-RM2 不可混用配对）
- 切换时间：典型无扰切换 ≤ 20~50 ms（取决于 I/O 网络、程序规模及 RSNetworx/EIP 配置）

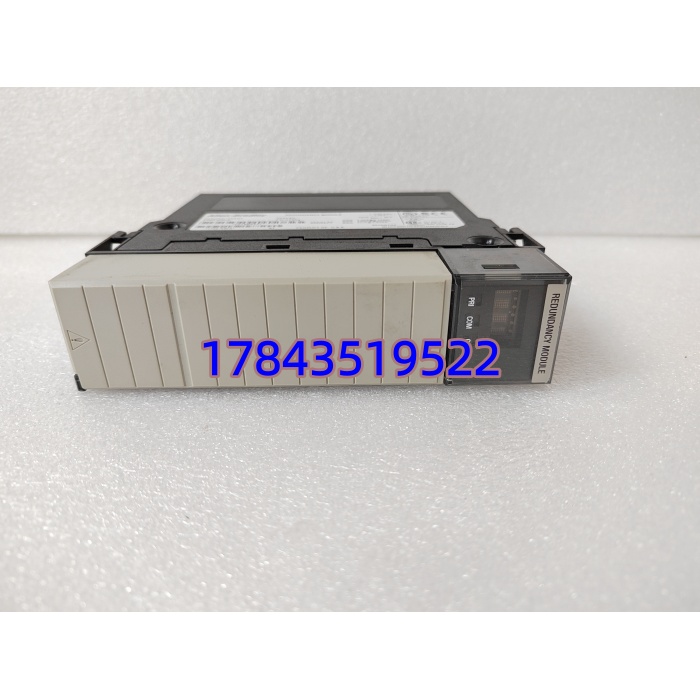

- 状态指示：Module OK / Primary / Synch / Comms LED + 4-字符字母数字诊断显示
- 兼容控制器：1756-L55、L6x（5561/62/63/64/65）、L7x（5571/72/73/74）系列；L8x 控制器官方推荐 1756-RM2，RM 在部分新 FW 可能受限——请以 RSLogix 5000 / Studio 5000 中冗余向导提示为准
- 冗余要求：主/从机架中 RM 模块型号、固件版本须一致；两侧 CPU 同型号同 FW 同内存
- 热插拔：支持在线更换（建议先确认系统状态再操作）
- 工作温度 / 湿度：0~+60℃ / 5%~95% RH（非冷凝），存储 -40~+85℃
- 认证：UL listed / CSA / CE / C-Tick，符合 IEC 61131-2
- 尺寸 / 重量：标准 1756 单槽 ≈ 160×30×140 mm / ≈ 0.29 kg
产品介绍
一条连续生产线因 PLC 宕机停 10 分钟损失可能六位数起步——这就是 1756-RM 存在的原因。它不跑逻辑，职责是在两套 ControlLogix 机架间持续”抄作业”：把主 CPU 的标签值、I/O 映像、定时器和任务状态通过专用光纤同步给备机。现场实测发现，在典型的 1756-L63 + EN2T 架构下，主 CPU 拔电或断背板电源后备机接管 I/O 对 EtherNet/IP 远端适配器几乎透明，HMI 只看到短暂”Controller Switch”事件。对维护团队的价值是：支持在线热插拔更换故障 RM（先确认同步状态正常再拔），不须停整个冗余对；对采购的价值是：老项目（L6x/L7x）仍广泛依赖此型号，渠道有流通，但新设计 Rockwell 官方推 1756-RM2/XT。
必须提醒两点硬伤——① 它只管同步不管 I/O，若你 I/O 网络本身无冗余（单 ENBT 或单 ControlNet），整体系统仍有单点故障；② L8x（5580 系列）控制器部分固件版本标记 1756-RM 为”有限支持”或直接要求 RM2，新项目别再采 RM，老装置延保才买。
替换与升级建议
✅ 直接替换
- 同型号 1756-RM（任意 /A /B /C 版本均可互替换，推荐两侧 RM 同 HW Rev 以防万一）——物理尺寸、背板电流、同步协议完全一致。Studio 5000 冗余向导中重新 Go Online 可自动识别，通常无需重下载控制器程序。
⚠️ 软件兼容（需评估）
- 1756-RM2 / RM2XT（增强型千兆同步）——物理同为单槽 ControlLogix 模块但不可与 1756-RM 混配成对；若你计划把整对冗余升级到 RM2，须同时更换主、从两侧 RM 模块及对应 1756-RMCx 光纤线（旧 RMC 线物理可插但 RM2 推荐重新核准长度），工程工作量约 1~2 h 配置时间 + 完整系统备份验证，无额外逻辑改动。适合新项目或老系统大修升级。
- 1756-RMXT（宽温版 RM）— 功能同 RM，耐 -40~+70℃，可与原 RM 同代配对（都属 RM 家族非 RM2），适合高湿/腐蚀环境改造。
❌ 硬件不兼容
- 1757-SRM（SoftLogix / PLC-5 冗余模块）——背板及同步机制完全不同，物理不兼容 ControlLogix 机架 RM 槽位。
- 与 1756-RM2 混用——再次强调：严禁一头 RM 一头 RM2，同步链路无法建立，系统会报 Redundancy Fault。
