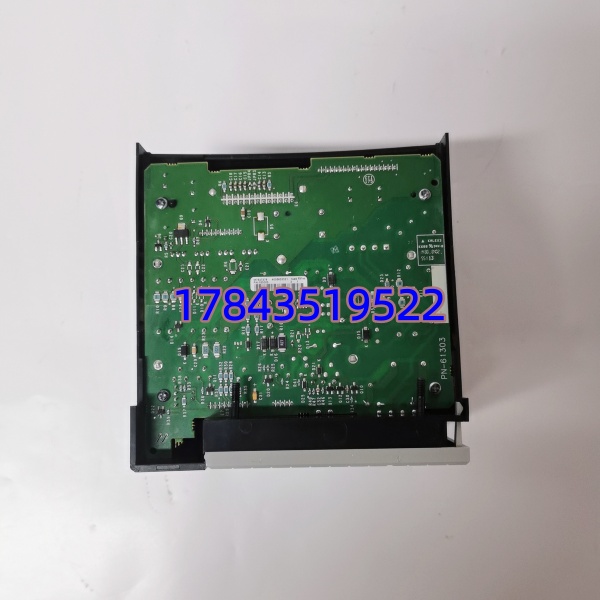

产品详情

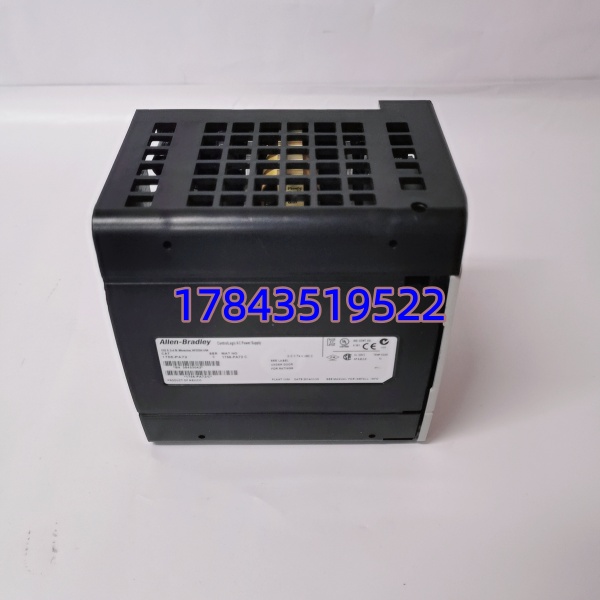

· 型号：1756-PA72C（1756-PA72 为无涂层版——C=Conformal Coating，腐蚀/宽温环境用 -C）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 1756 Chassis Power Supply
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Allen-Bradley 1756-PA72C ControlLogix AC Power Supply Module (Conformal Coated) |
| 型号 / Cat. No. | 1756-PA72C / 1756-PA72（非涂层版——备件优先买与现网相同 -C 与否） |
| 输入电压 | 85–265 V AC，47–63 Hz（自动适应 100/120/208/230/240 V AC 常见） |
| 输入电流(满载) | ≈ 2.5 A @ 120 V AC / ≈ 1.3 A @ 230 V AC |
| 输出 — 5V DC | 5.0 V DC ±1%，最大 10 A（50 W），背板逻辑供电 |
| 输出 — 24V DC | 24 V DC ±5%，最大 2 A（48 W），供背板辅助/外部 Sensor 有限用途（严格按 Manual 可外拉 ≤2A） |
| 背板供电能力 | 典型支持 1756 机架满载（CPU+16 I/O 模块）——超配需核算 Watts（Rockwell 1756 Load Calculator） |
| 冗余支持 | ✓ 支持双 PA72 冗余对（同机架 Slot0 + Slot 右邻 PS — 需机架有 2 PS 槽或 1756-Axx 13/17 槽机架 + 第二 PS 右端）；切换 < 5 ms（二极管 OR 无中断） |
| 状态指示 | PWR OK（绿=输出正常）、AC（亮=输入电压在范围）、EXT 24V（亮=24V 辅助输出正常）、故障 LED |
| 热插拔 | ✓ 支持在线更换（严格按 Rockwell SOP——确认冗余对或短时停机窗口 Force I/O 先） |
| 安装位置 | ControlLogix 机架最左 Slot 0（或右端第二 PS 位——依机架型 1756-A7/A10/A13/A17） |
| 工作温度 | -20 … +60℃（Conformal Coated -C 版；标准版 0~+60℃），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝），涂层版耐轻微腐蚀性气氛 |
| 认证 | UL / cUL / CE / C-Tick / KC / ATEX/IECEx Zone 2（部分 Cert 包——以 Series 标称为准） |
| 生命周期状态 | 1756-PA72 系列 Active / Limited Availability——交期 8~16 周常见(Allocation 报告)；确认 Rockwell PSP LTB |
| 物理尺寸 | 1-slot wide (≈ 30 mm)，深 ≈ 140 mm（1756 机架标准） |
参数综合自 Rockwell 1756-PA72 / 1756-PA75 Datasheet & Instruction Manual (1756-UMxxx)，具体负载核算请用 Rockwell Load Calculator spreadsheets——1756-PA72 输出 5V@10A 不可替 1756-PA75(DC 入 24V 版 @18-32V DC 入)物理插槽同但输入级不同不可混用。严格来说 -C（涂层）与环境匹配：腐蚀/沿海用 -C，温和环境标准版可替 -C 作应急但反向(标准→腐蚀环境)不推荐。(请以 Rockwell 1756 Hardware Installation Manual & PSP Notice 为准)
产品介绍
从现场实测——某沿海 LNG 接收站 Compressor 控制室 ControlLogix 1756-A13 机架用 1756-（无涂层）运行第 8 年春季盐雾侵入致输入整流级早期老化表现为偶尔 AC OK LED 闪后自恢——更换为 1756-PA72C（涂层版）后未再犯。电源模块是整个 1756 机架的能量单点：它挂 = CPU(Logix557x/L8x)+ENBT/EN2T+所有 I/O 模块同时掉电 = 整机架失联，比单个 DI/AO 模块影响面大得多。冗余双 可缓解但很多老装置只配单电源。
采购与库存视角：1756- 系列 Rockwell 仍标 Active 但交期 8~16 周常见(Allocation)。按 ABC——归入 A 类关键机架电源：每具独立 ControlLogix 机架（尤其单电源配置）建议备 1 件原装冷备（同 -C 与否与现网一致——腐蚀环境必须用 -C 替 -C，标准环境可用标准版替 -C 作应急但反之不推荐）；冗余对配置全厂共享 1 件冷备。EOL/LTB 关注 Rockwell PSP——关窗前战略囤货。严格说 1756- ≠ 1756-PA75(DC 24V 入)——输入电压不同不可混用。(请以 Rockwell Product Lifecycle Notice & 1756 Power Supply Manual为准)
替换与升级建议
✅ 直接替换
- 1756-PA72C（或 1756- 若现网无涂层版）→ 拔旧插新、拧紧输入端子（典型 0.8 N·m）、确认 AC PWR / PWR OK LED 亮 —— 无配置改动。(最佳)
⚠️ 软件兼容（需注意）
- 1756-（标准）替 1756-PA72C（涂层）在非腐蚀环境可应急（功能同），但腐蚀/沿海/化工区禁止用标准版降配替 -C（失涂层耐蚀性→早老化）。反向(-C 替标准) OK（推荐）。
- 1756-PA75（24V DC 输入版）——物理插槽同但输入为 18-32V DC，（接 AC 线会损坏）——若您现网是 千万别买 PA75 误装。
❌ 硬件不兼容
- 1756-PA2（老 PLC-5 电源）/ 1769-PA2（CompactLogix 电源）——不同背板物理不兼容。
- 任何非 Rockwell 第三方 1756 外置供电器 —— 背板 5V 逻辑时序/电流容量不匹配，严禁替入 Slot0。
