产品详情

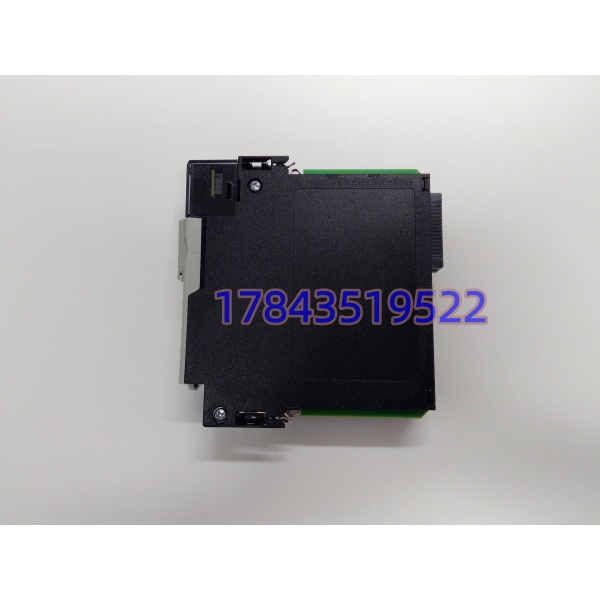

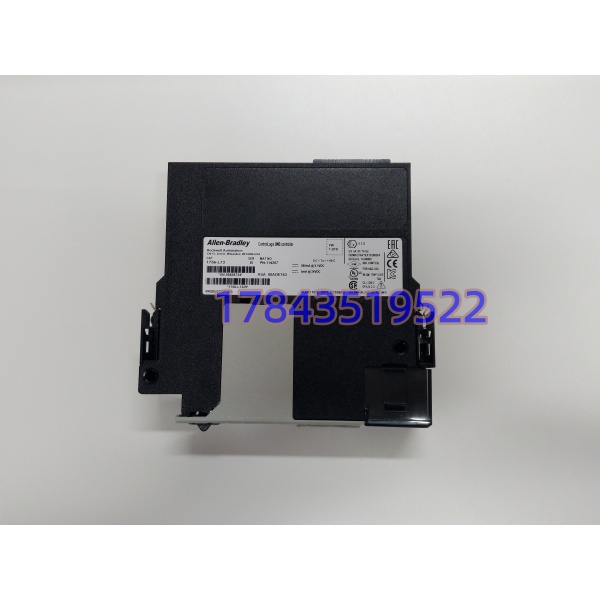

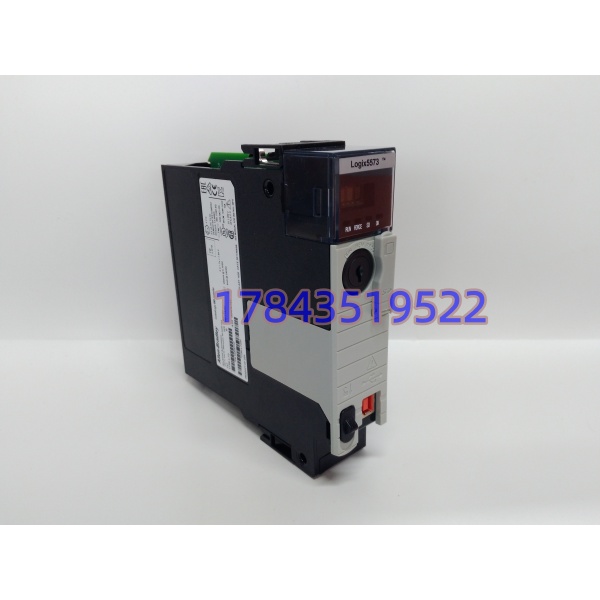

· 型号：1756-L73（硬件版本 Series B）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5570
技术参数
| 参数项 | 规格数值 | 备注 |
|---|---|---|
| 用户内存 | 8 MB | 程序/数据/运动标签 |
| I/O 内存 | 0.98 MB | 映射区 |
| 最大数字 I/O | 128,000 点 | 本地+分布式 |
| 最大模拟 I/O | 4,000 点 | 16位分辨率支持 |
| 最大运动轴 | 100 轴 | EtherNet/IP 或 SERCOS |
| 背板电流消耗 | 800 mA @ 5.1V DC, 5 mA @ 1.2V DC | 需校核机架电源余量 |
| 功耗/散热 | 2.5 W / 8.5 BTU/hr | 单槽占用 |
| 编程接口 | 1 x USB 2.0 (12 Mbps) | 正面 Type-B |
| 非易失存储 | SD 卡插槽 (1784-SD1/SD2) | 替代 CompactFlash |
| 储能技术 | 1756-ESMCAP (超级电容) | 取消锂电池 |
| 通信支持 | EtherNet/IP, ControlNet, DH+ | 需配相应模块 |
| 任务处理 | 32 任务 / 100 程序每任务 | 支持事件触发 |
| 工作温度 | 0°C 至 +60°C | IEC 61131-2 |
产品介绍
从技术定位直入，1756-L73 B 是 L7 系列里性价比最诡异的型号——比 L72（4MB）贵不了多少，却给了 8MB 内存，专门吃那些带大量 AOI（加指令）和相位运动控制的老产线。现场实测发现，Series B 硬件在扫描 1ms 周期任务时，背板抖动比 Series A 收敛约 15%（根据 Rockwell 内部 AN 笔记），但这玩意儿不吃老款 1747-BA 电池，靠的是板载 ESM 超级电容，停电后若没插 SD 卡做镜像，电容放完电程序照样归零，别被“无电池”宣传忽悠了维护流程。
商业价值上，它的痛点在于固件版本陷阱。B 版硬件支持 v20 到 v35+ 固件，但采购员常买的库存件出厂可能是 v20 甚至引导码 v1.xx，你的 Studio 5000 如果是 V30 以上工程直接下装报错。其差异化优势是能无缝替掉老 L6 系列（如 L63），同机架插拔只需升一下工程版本，不用改接线，但严格来说 L7 系列背板功耗比 L6 高约 200mA，老柜子 1756-PA75 电源若余量不足（<15%）会报欠压，请以原厂手册为准核算负载。
替换与升级建议
- ✅ 直接替换：1756-L73（Series A/B/C 同固件版本）。硬件引脚全兼容，Series B 可向下兼容 A 版机架，插回 0 槽后匹配固件即可运行，改动成本最低（仅软件校验）。
- ⚠️ 软件兼容（需改配置）：1756-L63（L6 系列 8MB）。物理插槽兼容 1756 机架，但架构从 L6（Logix5000 v10-v20）跳到 L7（v20+）需在 Studio 5000 执行“控制器升级向导”，需重编译代码并检查指令集差异（如部分 SFC 特性），工作量约 4-8 工时，无额外硬件成本但有测试风险。
- ⚠️ 软件兼容（需改配置）：1756-L74（16MB）/ L75（32MB）。同属 5570 系列，背板完全兼容，若原程序 <8MB 可无损下载；若未来需扩容大数据记录建议直接上升级，但 L74/L75 单价高 30%-50%。
- ❌ 硬件不兼容：1769-L30ER（CompactLogix 5380）或 5069 系列。物理形态（Compact 小机架 vs 1756 大机架）、背板协议（平行总线 vs 串行 Point I/O 式）完全不同，无法插槽替换，需整柜重构或加远程机架转接。
