产品详情

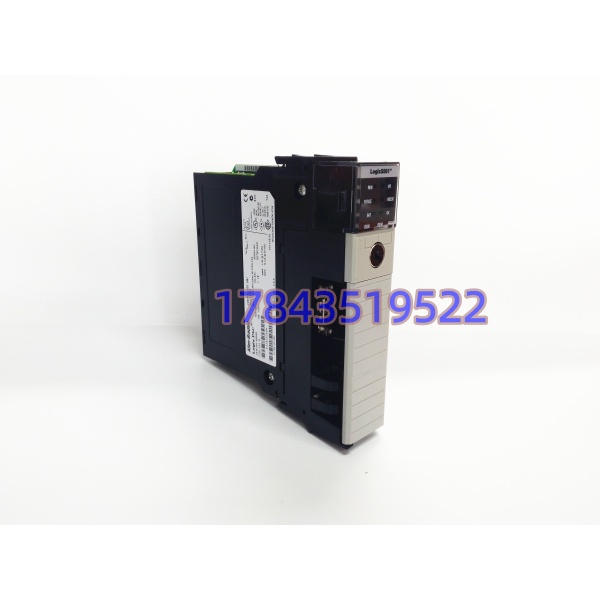

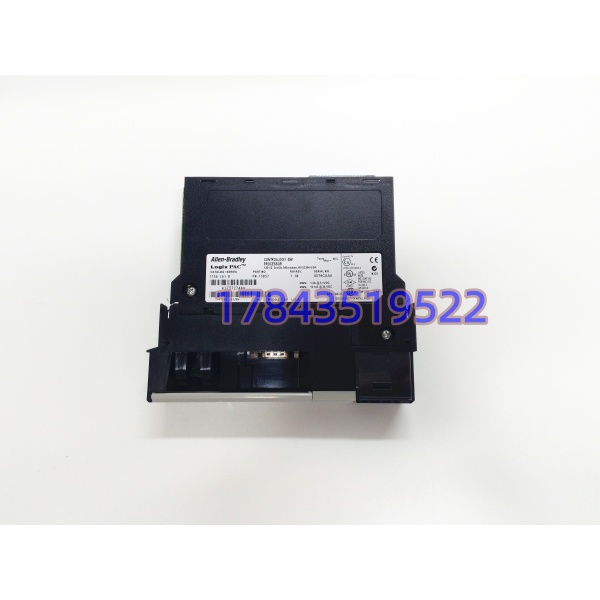

· 型号：1756-L61/B
· 品牌：Allen-Bradley
· 系列：ControlLogix 5561
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 处理器架构 | 32位 RISC + 高性能DSP | 毫秒级响应，轻松应对复杂算法与运动控制 |
| 用户存储器 | 2 MB (2048 Kbytes) | 满足数万行复杂控制逻辑及历史数据记录 |
| I/O 存储器 | 478 Kbytes | 支撑大规模分布式I/O的数据交换 |
| 任务处理能力 | 32 Tasks / 100 Programs/Task | 允许逻辑、运动、过程控制多任务并行 |
| I/O 容量 | 最大 128K Digital / 4K Analog | 轻松构建大型集中式或分布式控制系统 |
| 内置通信端口 | 1x RS-232 串口 | 支持 DF1, ASCII, Modbus via logic 等 |
| 扩展通信网络 | EtherNet/IP, ControlNet, DeviceNet | 构建全厂级无缝信息流与高速控制网 |
| 运动控制接口 | 集成 SERCOS 接口 | 直接连接伺服驱动器，实现高精度同步 |
| 运行环境温度 | 0°C 至 60°C | 工业级设计，适应恶劣现场条件 |
| 安装方式 | ControlLogix 标准背板 | 支持热插拔，无需断电即可更换 |
产品介绍
在汽车焊装线或化工反应釜的现场，最怕的就是控制器在处理高速运动控制时，逻辑扫描周期突然被拉长。1756-L61/B 就是为了解决这种“多任务打架”的问题而生的，它内置的DSP芯片能独立处理高频信号，确保控制周期稳定在5ms以内，这种硬件级的隔离让它在复杂工况下表现得非常从容。
不过，在选型时千万别只盯着“2MB内存”这个数字。现场实测发现，很多工程师忽略了固件版本对系统的影响。严格来说，如果你的系统固件升级到了 v20.019，某些老旧的第三方SCADA驱动可能会因为底层安全机制的更新而突然掉线。这块控制器虽然性能强悍，但在系统集成时，务必确认好通信驱动的版本匹配，别等上了线才发现连不上位机。
替换与升级建议
- ✅ 直接替换：1756-L61/B (同固件版本)。硬件和固件完全一致，只需将CF卡或程序下载进去即可恢复生产，无需任何配置修改。
- ⚠️ 软件兼容（需改配置）：1756-L61/B (不同固件版本)。例如用 v20.019 替换 v20.018，虽然硬件相同，但可能需要更新上位机（如Ignition）的通信驱动，并重新编译工程文件，工作量约1-2人天。
- ❌ 硬件不兼容：1756-L62 / 1756-L63。虽然同属5561系列，但内存容量更大，若作为降级替换（用L61换L63），程序可能因内存地址映射问题报错；若作为升级替换，需确认机箱电源功率是否足够。
诚实提醒：市面上有大量打着“全新原装”旗号的翻新件。1756-L61 属于经典老型号，很多拆机件外观处理得很好，但内部电容已经老化。如果价格远低于市场均价，大概率是维修板，在关键产线上使用这种备件，无异于埋下一颗定时炸弹。
