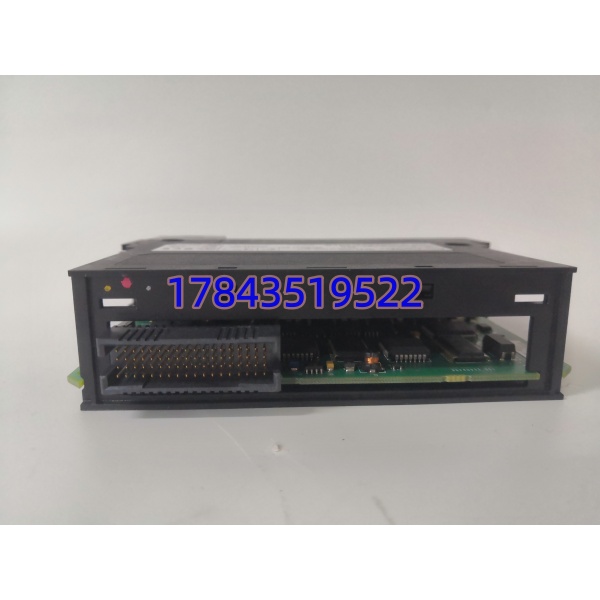

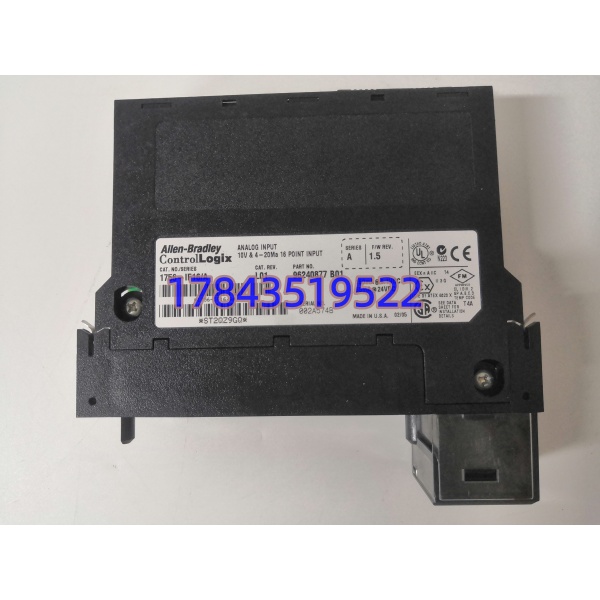

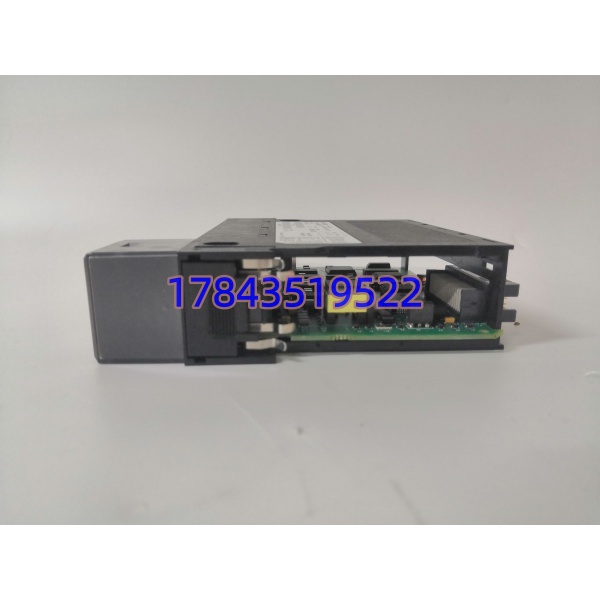

Allen-Bradley 1756-IF16A | 16通道模拟量输入模块

描述

产品详情

· 型号：1756-IF16A
· 品牌：Allen-Bradley (Rockwell Automation)
· 系列：ControlLogix 1756

规格参数

• 通道数量：16路单端 / 8路差分 / 4路高速差分（通过配置选择）
• 输入信号类型：±10V DC、0-10V DC、0-5V DC、0-20mA
• 精度：电压输入优于±0.05%满量程，电流输入优于±0.15%满量程
• 分辨率：320 µV/count（15位+符号位，双极性±10.25V范围）
• A/D转换方式：Sigma-Delta
• 扫描时间：单端模式16-488ms；差分模式8-244ms；高速差分模式5-122ms
• 电流消耗：150mA @ 5V DC / 225mA @ 24V DC
• 工作温度：0°C至60°C
• 存储温度：-40°C至85°C
• 接线端子：需配合1756-TBCH或1756-TBS6H可拆卸接线板（RTB）
• 安装方式：ControlLogix机架卡入式安装，支持带电插拔（RIUP）
• 防护等级：IP20

产品介绍

1756-IF16A是罗克韦尔自动化ControlLogix平台下的一款非隔离型模拟量输入模块，主要任务是采集现场仪表（如温度变送器、压力传感器、流量计）输出的标准电压或电流信号。16通道的高密度设计，在需要集中采集大量模拟信号的场合——比如一套装置里几十个温度点——能节省不少机架空间。

说实话，这个型号在现场用得非常多，算是ControlLogix系统里比较经典的模拟输入卡。它跟后续的IF16B或者带隔离的IF16I系列有个明显的区别：非隔离，这就意味着在现场接线和接地处理上需要多留个心眼，否则接地环路或者共模干扰容易造成读数漂移。有一点要注意，这个模块的接线方式可以通过软件配置——单端、差分、高速差分——通道数会相应变化，16个单端变8个差分，这个在选型和接线时得提前想清楚。

应用场景与行业案例

痛点切入：
现场搞过的都懂，模拟量模块最烦人的问题是信号漂移和精度不稳——比如温度读数一天能差好几度，PID调了半天就是稳不住。还有就是通道不够用，一个机架要装好几块卡，成本上去了，槽位也占没了。

典型场景：

1. 化工反应釜温度监控：多路热电偶/热电阻信号通过变送器转换成4-20mA接入模块，16个通道刚好覆盖一个反应单元的温度测点，高精度保证反应温度控制精度。
2. 水处理厂流量与液位采集：电磁流量计和超声波液位计的输出信号集中采集，信号类型可能是电压也可能是电流，1756-IF16A可以混接不同信号类型，灵活性比较实用。
3. 冶金加热炉温度控制：炉膛多区温度监测，现场环境温度高，干扰大，差分接线模式能有效抑制共模干扰，实测抗干扰能力比单端强不少。
4. 制药车间发酵罐参数采集：温度、pH值、溶氧等多类型模拟信号集中采集，高精度和通道密度是刚需，非隔离设计在制药这种对干扰敏感的场景需要特别注意接地。
5. 电厂汽轮机振动监测：振动传感器输出振动电压信号，对采样速率有要求，可以用高速差分模式（最多4通道）跑122ms扫描时间，满足高速采集需求。

真实案例：
前两年跑一个水处理厂的项目，现场有台PLC柜子里的1756-IF16A莫名其妙地通道4和通道7读数总是在跳，±5%的来回跑，操作工都怀疑仪表坏了。换了新仪表还是不行，排查了一整天——最后发现问题不在模块本身，而是接线时把信号线和动力线穿在同一个线槽里了，感应干扰把Sigma-Delta转换搞乱了。解决办法就是把模拟信号线单独拉屏蔽线，重新走线接地，问题就解决了。这个事儿给我的教训就是：非隔离模块对现场布线要求高，屏蔽和接地得按规范来，偷不了懒。
