描述
产品深度介绍

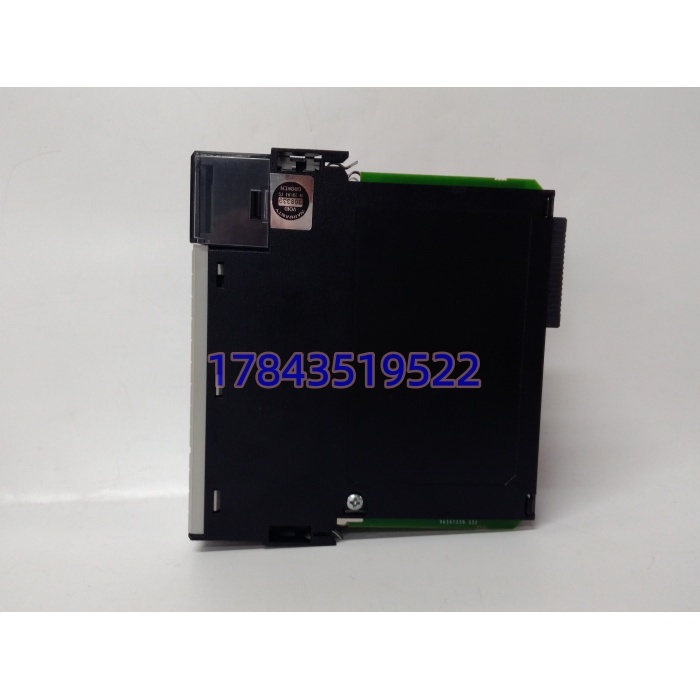

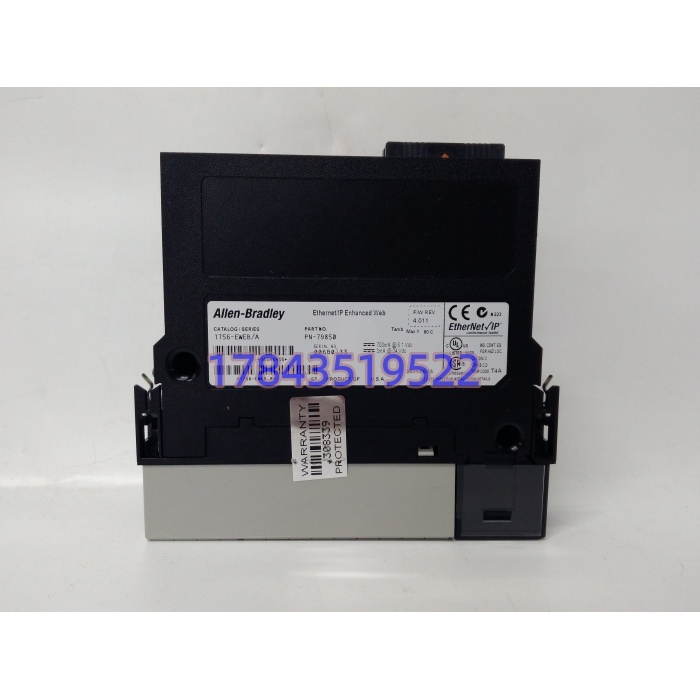

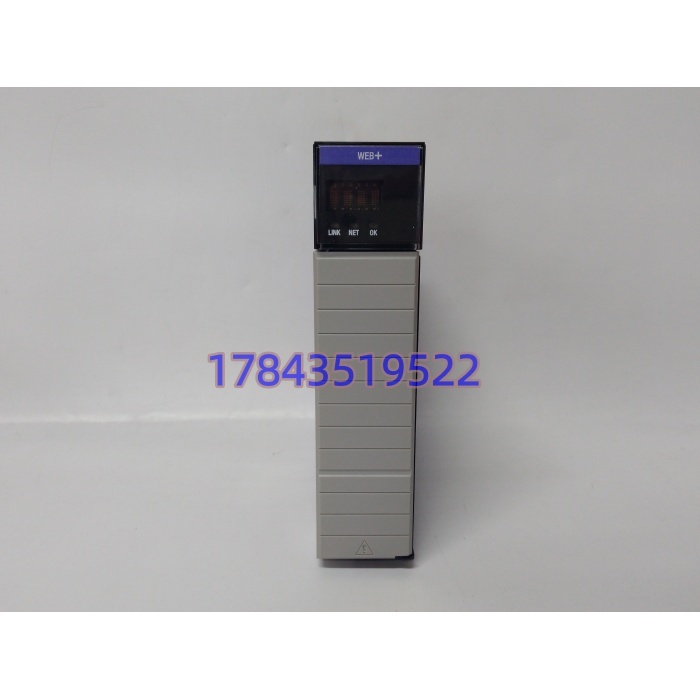

Allen-Bradley 1756-EWEB 是罗克韦尔 ControlLogix 机架内的增强型 EtherNet/IP Web 服务器模块，插在 1756 机箱任意槽位，靠背板 5.1 V DC 取电。它把控制器标签、诊断、报警通过标准 HTTP/XML/ASP 页面暴露给浏览器，不用装 RSLinx 或 FactoryTalk 客户端，维护人员在办公室就能看现场数据、传程序、收邮件告警。对于老旧 ControlLogix 系统做数字化巡检、减少现场爬柜次数，这块模块的总拥有成本（TCO）远低于上新通信架构。
从备件策略看，1756-EWEB 已于 2021 年 11 月 1 日进入 EOL，原厂工程替代为 1756-CMS1B1 / 1756-CMS1C1 计算模块（需改应用），纯邮件/Socket 场景可用 1756-EN2x/EN3x/EN4x 承接。对连续生产客户，建议按 ABC 分析列为 A 类关键通信备件，现场保留 1 套 Buffer stock，跨基地做 Cross-site Sharing，避免在停产后期被渠道加价扫货。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 目录号 | 1756-EWEB |
| 品牌 / 系列 | Allen-Bradley / ControlLogix |
| 产品类型 | EtherNet/IP 增强型 Web 服务器模块 |
| 以太网接口 | 1× RJ45，10/100 Mbps 自适应，Cat5e |
| 内置存储 | 5 MB Flash（网页 / 数据视图 / ASP） |
| CIP 连接 | 128 个连接消息 + 256 个未连接消息 |
| TCP/IP 连接 | 最大 64 个 Socket 连接 |
| 支持协议 | EtherNet/IP、TCP/IP、UDP、HTTP/HTTPS、SMTP、SNMP、XML |
| 背板电流 | 700 mA @ 5.1 V DC，3 mA @ 24 V DC |
| 功耗 / 散热 | 3.7 W / 12.6 BTU/hr |
| 隔离电压 | 30 V 连续（以太网—背板基本绝缘，测试 707 V DC 60 s） |
| 安装方式 | 1756 机箱任意槽位（A4/A7/A10/A13/A17） |
| 工作温度 | 0…60 °C（存储 -40…85 °C） |
| 湿度 / 振动 | 5–95% 非凝露；2 G @ 10–500 Hz；冲击 30 G 运行 / 50 G 存储 |
| 认证 / EMC | CISPR 11 Class A，IEC/UL 61010-1，T4 温度代码 |
| 生命周期 | EOL 2021-11-01，工程替代 1756-CMS1B1 / 1756-CMS1C1 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产/工艺侧计划停机窗口，确认受影响工位进入安全态
- 备份 Studio 5000 / Logix 工程，导出 ACD + 标签表至 U 盘与云端
- 用手机拍清：旧模块 IP 设置、机架槽位、光纤/网线标签、固件版本（面板或软件读取）
- 准备：防静电手环 + 防静电垫、PH1 螺丝刀、Fluke 115 万用表、标签纸
阶段二：拆卸旧模块（5 分钟）
- 在 RSLogix/Studio 5000 中将模块置离线，切勿直接拔在线模块（非冗余架构会丢通信）
- 拔下 RJ45（记端口对应交换机 VLAN），松开机架固定螺钉
- 握紧模块主体垂直拔出，检查背板连接器针脚无弯曲
- 旧模块序列号贴纸拍照留存
阶段三：安装新模块（10 分钟）
- 戴防静电手环，从防静电袋取新 1756-EWEB
- 核对目录号与固件版本（建议与原模块一致，避免 V2.2 前后 SNMP/重复 IP 检测行为差异）
- 对准背板垂直压入，锁紧机架螺钉，插回 RJ45（确认 120 Ω 终端仅在网络两端）
- 自检：槽位正确 / 网线无误 / 手环未摘 / 无工具遗留
阶段四：上电测试（10–15 分钟）
- 先给机架上电，观察 MOD / NET / STS LED（正常：NET 绿闪、STS 绿稳）
- Studio 5000 在线扫描，确认模块识别、IP 与原配置一致
- 浏览器输入模块 IP，验证自定义 ASP 页面与标签读取正常
- 触发一次 MSG 邮件告警测试，确认 SMTP 出网
- 运行 >30 分钟无 CIP 断链，写入维护日志（日期 / 人员 / SN / 固件版本）
