产品详情
· 型号：1756-ENBT（Series A / 1756-ENBT/A）
· 品牌：Allen‑Bradley（Rockwell Automation — ControlLogix 1756）
· 系列：ControlLogix EtherNet/IP Bridge Module

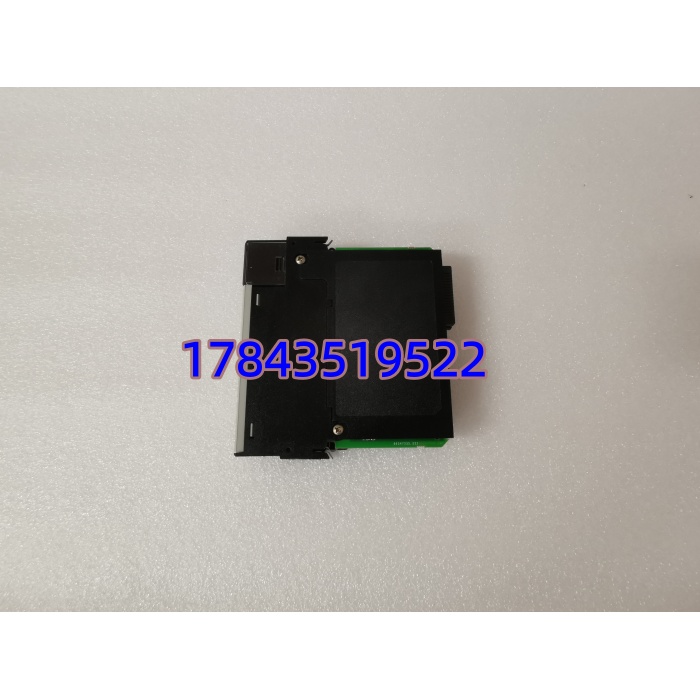

A-B 1756-ENBT A(2)
规格参数
- 目录号：1756-ENBT（Series A 铭牌印 1756-ENBT/A；A(2) 指 Series A 第二次 PCB spin，功能同 A）
- 适用平台：ControlLogix 5550/5560/5570/5580 系列机架（本地或远程 I/O 机箱均可），需 RSLogix 5000 / Studio 5000 v8.02+
- 模块类型：EtherNet/IP 通信桥接模块（Bridge），非 I/O 适配器独立运行，也支持作远程机架适配器
- 以太网端口：1× RJ45，10/100 Mbps 自适应，半/全双工自动协商，Cat5 及以上屏蔽双绞线
- 支持协议：EtherNet/IP（CIP）、TCP/IP、UDP、HTTP（内置 Web Server 做诊断），不原生支持 Modbus TCP（需 MSG 指令封装或第三方 AOI）
- 连接容量：最大 64 个 TCP 连接；128 个 CIP 连接（含 Produced/Consumed Tags、Explicit Msg、I/O 连接，组合使用）
- 背板取电：5.1V DC 700mA（典型），24V DC 3mA；功耗 ≈3.7W；机箱电源余量需核算（尤其多通信模块时）
- 内置诊断：Web 页显示 IP/子网/网关、碰撞直方图、连接表、模块运行时间；LED — MOD（OK/Fault）、NET（Link/Activity/Comm）、MS（Module Status）
- 热插拔（RIUP）：支持 Removal/Insertion Under Power，但建议先确认机架电源容量及控制器在线状态，拔前注意 MSG 通信瞬时中断
- 固件：Flash 可升级（常见 rev 2.x～6.x），新版固件向下兼容旧 Studio 5000 需设 Compatible Keying；老 RSLogix 5000 选旧 fw rev 再兼容新硬件
- 物理：ControlLogix 标准单槽（1 slot wide），约 133×32×117mm（H×W×D），重量 ≈0.2kg
- 环境：工作 0～+60℃（32～140℉），5～95% RH 无凝露；存储 -40～+85℃；抗震 2g 10-500Hz
- 认证：c-UL-us、CE、KC、C-Tick、ATEX/IECEx Zone 2（部分批次），CISPR 11 Class A
- 停产状态：Rockwell 官宣 1756-ENBT 2021年底 EOL，推荐替代 1756-EN2T（双口、更大数据吞吐量、支持冗余），老线仍大量在用

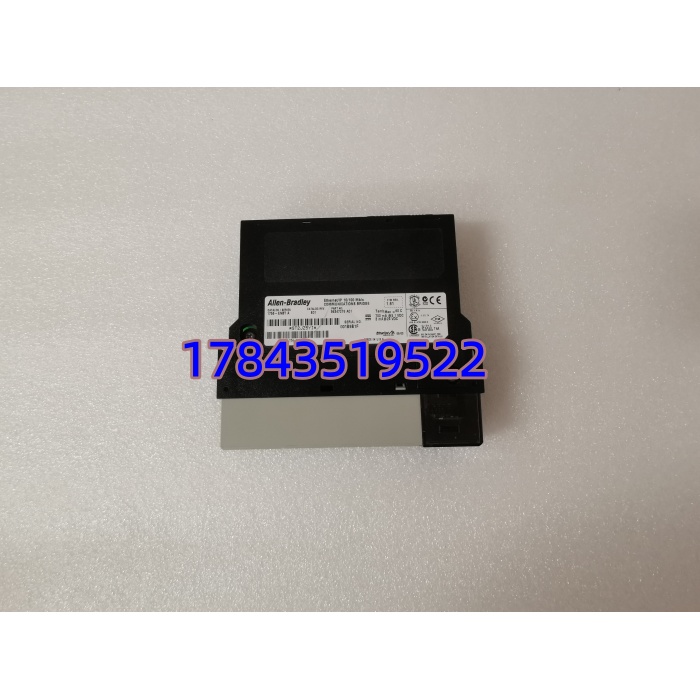

A-B 1756-ENBT A(2)
产品介绍
1756-ENBT 是 ControlLogix 最经典的以太网通信模块——单 RJ45 口接车间交换机，让 L6x/L7x/L8x 控制器能被 FactoryTalk View、RSLinx、第三方 SCADA 访问，也能 Produced/Consumed Tag 跟其他 Logix 或 Point I/O（1734-AENT）通信。相比后续 1756-EN2T/EN3TR，它只有单口、无端口级冗余、连接数上限偏低（64 TCP），但对大多数老线单网段 HMI+编程+几台 Point I/O 完全够用，稳定性久经考验。
有一点要注意：1756-ENBT 背板吃电约 700mA@5V，满配机架（多 ENBT + 多 AI/AO + 大 CPU）容易把 1756-PA72 这类 5V 电流顶满，算电源预算时别漏掉它。换模块时 Studio 5000 自动从项目下 I/O 配置（含 IP、Host Name、CIP 连接表），但固件版本差异会弹 Keying Mismatch——设 Compatible Keying 或升/降固件到匹配项目要求即可，不必换卡。
应用场景与行业案例
痛点切入：
老包装线 ControlLogix 原来只用 DH+ 连 PanelView，新增 MES 要以太网——加一块 1756-ENBT 插空槽配 IP 就解决，不用换 CPU 或改柜内布线。64 个 CIP 连接管 1 台 FTView SE + 3 台 1734-AENT Point I/O + 若干 MSG 读变频器参数绰绰有余。坦白讲，只要不跑千点 I/O 或环网冗余，这卡性价比最高。
典型场景：
- 食品/制药/汽车 — ControlLogix 连 FactoryTalk View SE/ME HMI、Wonderware/iFix SCADA，编程员远程下载程序走同一根网线
- 水处理/建材 — 多机架 Produced/Consumed Tag 交换（Consumed Tags 跨控制器同步数据），1756-ENBT 做桥
- 老线保留 1756 架构 — 替代已 EOL 的 1756-ENET（早期 10BaseT 版），1756-ENBT 向下兼容项目配置
- 远程 I/O 适配 — 1756-ENBT 在远程机架作 Adapter，主控架 1756-ENBT/EN2T 作 Scanner，省专用 RIO 卡
真实案例：
某啤酒灌装线 ControlLogix L63，原用 1756-DH+RIO 连 PV1400 和旧 Point I/O。技改加 MES 需以太网，加装 1756-ENBT/A 插 3 号槽——RSLinx 识别、Studio 5000 加模块配 192.168.x.x/24、设 Produced Tag 给原有消费端。HMI 切割分两晚做，ENBT 一插一配 IP 即通，未停工艺。老师说”早知道当年直接上 ENBT 不用绕 DH+”。唯一踩坑：首次下配置忘了核对机架电源余量，开机报 1756-PA72 5V 过载——加了个 1756-PSCA2 冗余电源模块解决。
