描述
产品详情

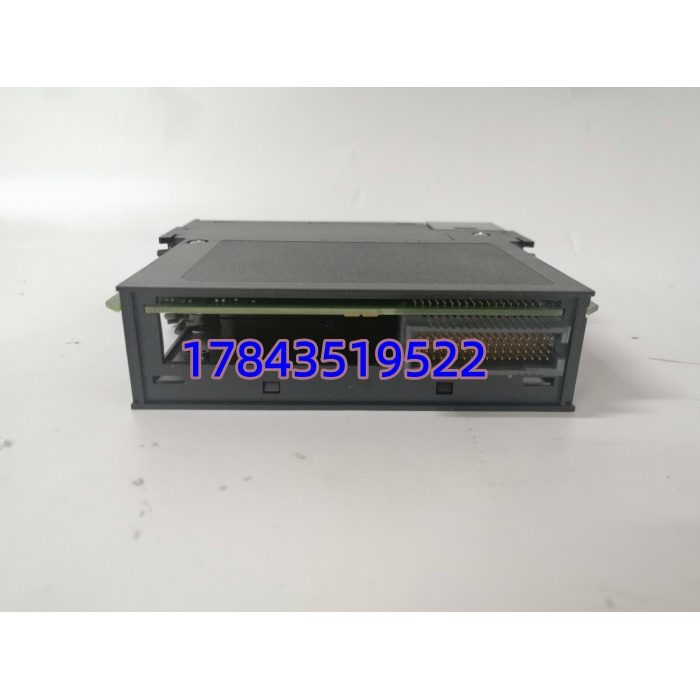

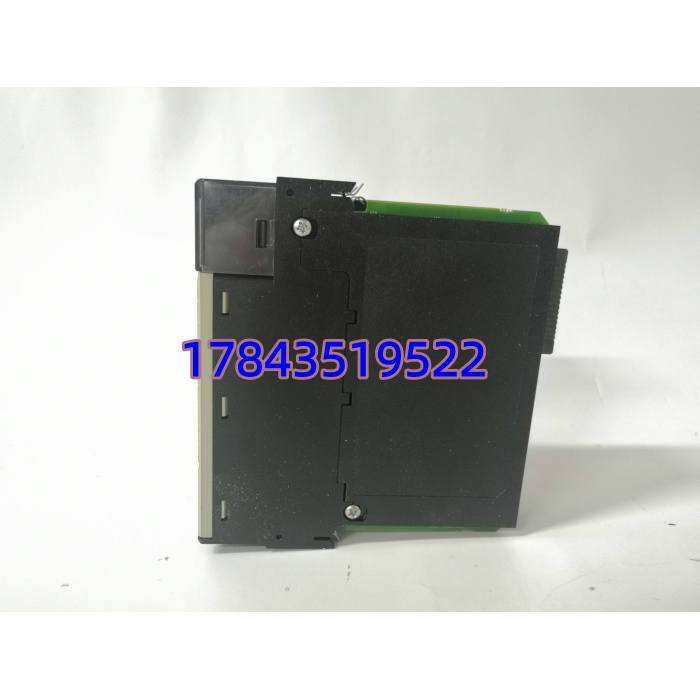

· 型号：1756-ENBT /A（Series A，完整目录号通常 1756-ENBT，后缀/A表示硬件版本）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — Ethernet/IP Communications Module
规格参数
- 目录号：1756-ENBT（常见系列 A / B / C / D，您指定为 Series A 即 /A 版）
- 模块类型：Ethernet/IP Communication Interface Module for ControlLogix chassis
- 网络接口：1× RJ45，10/100Base-TX，Auto-Negotiate + Auto-MDIX（Series B+支持，A版通常也支持MDIX但建议确认）
- 协议：Ethernet/IP（CIP封装），支持 Explicit Messaging（MSG）、I/O Connection（Adapter或Scanner依组态）、TCP/IP raw socket（部分FW）
- 最大 CIP 连接数：典型 128 个（Series A/B 上限较低，Series C/D 可达 256，具体依FW版本——A版老卡注意连接数瓶颈）
- 背板传输速率：与ControlLogix背板同步，典型 5MHz/57.6MHz依机架类型
- 供电：通过1756机架背板取电，典型 5V DC ≈350–450mA（≈2.0W），不外接电源
- IP配置：BootP/DHCP 或 静态IP（通过 RSLinx → Module Properties → Port Configuration 设定）
- 诊断功能：前面板 Link/Act / Speed / Fault LED；内置 Web Server 显示模块状态/CIP统计/固件版本
- 固件升级：通过 ControlFlash（Rockwell Software），Series A 最高支持FW版本有限（通常止步于 v16～v18 区间，依具体芯片，新Studio 5000项目若要求v20+需Series C以上）
- 安装槽位：ControlLogix 1756 机架任意槽位（建议远离电源槽预留散热），与1756-L5x/L6x/L7x/L8x CPU共存
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5%～95% RH无凝露
- 认证：UL / cULus / CE / KC / FM（Class I Div 2 Groups A/B/C/D T4A 部分批次）
- 物理尺寸：标准 ControlLogix 单槽 ≈178×32×147mm（H×W×D），重≈0.2kg，IP20（机箱防护）
- 配套：需 1756 系列机架（如 1756-A4/A7/A10/A13/A17）+ 1756-PA72/PA75等电源
产品介绍
1756-ENBT/A 是 ControlLogix 机架里最经典的单口以太网卡——干三件事：给工程师Studio 5000提供编程下载通道、给PanelView/iFix/WinCC等HMI走CIP标签或基于RSLinx OPC读数据、让CPU之间通过MSG指令或Produced/Consumed Tag跨网交换。它只做以太网接口不做EtherNet/IP Scanner主站扫描远程I/O（那是1756-EN2T/EN3T的强项），但对老线和中小系统完全够用。
有一点要注意：Series A是早期硬件（多带v3.x～v10.x FW），CIP连接数上限仅约128且部分新版Studio 5000项目最低FW要求超A版能力（如v20+通常需ENBT Series C或EN2T）。若你CPU是L63/L64/L65且项目FW≤v18可正常用；新项目建议EN2T（1756-EN2T/A 或 /B）。市面流通基本拆机，买时要求卖家刷到与你项目匹配的FW版本并做RSLinx能识别、PING通、Go Online测试。
应用场景与行业案例
痛点切入
老ControlLogix柜里1756-ENBT/A突然Link灯灭——查是雷击感应过网线打坏PHY芯片。产线HMI全断连但CPU运行正常（逻辑未停）。原厂新EN2T插上要改模块类型（ENBT→EN2T）虽兼容但需下载硬件配置。库房有一块同Series A拆机ENBT/A，断电替换（槽位不变），IP/MAC与原一致（BootP table或Static已固化），上电Link亮，RSLinx刷新出现，HMI重连，无需下装——省了停CPU改组态的麻烦。
典型场景
- 汽车/装配线 — ControlLogix L6x CPU + 1756-ENBT 供工程师站编程 + FactoryTalk View SE/ME 数据交换
- 水处理/污水 — 多台CompactLogix/ControlLogix经ENBT做MSG互读水位/流量累计，省第三方网关
- 食品包装机 — HMI读取标签数组显示运行状态，ENBT内置Web页供维护人员看模块诊断
- 存量产线备件 — 老项目指定1756-ENBT/A或/B，直接替换保IP/MAC不变，避免重下装硬件配置
真实案例
华东某汽车零部件厂，九台专机ControlLogix L55（FW v16）各配1756-ENBT/A。某日二号专机HMI报”Lost Communication”——RSTools看ENBT Link灯灭。量网线对端交换机正常，确认模块PHY坏。库房有拆机ENBT/A（FW v10.2，与原机同代），记下原IP（192.168.1.12）和Subnet，断电拔旧卡插新卡，上电BootP设相同静态IP（或原机用BootP保留表自动分配），RSWho出现模块，HMI重连<2分钟。老师说：这种老线幸亏留的是ENBT/A不是，换高系列还要改硬件类型下装，停CPU多花十分钟。
