产品详情

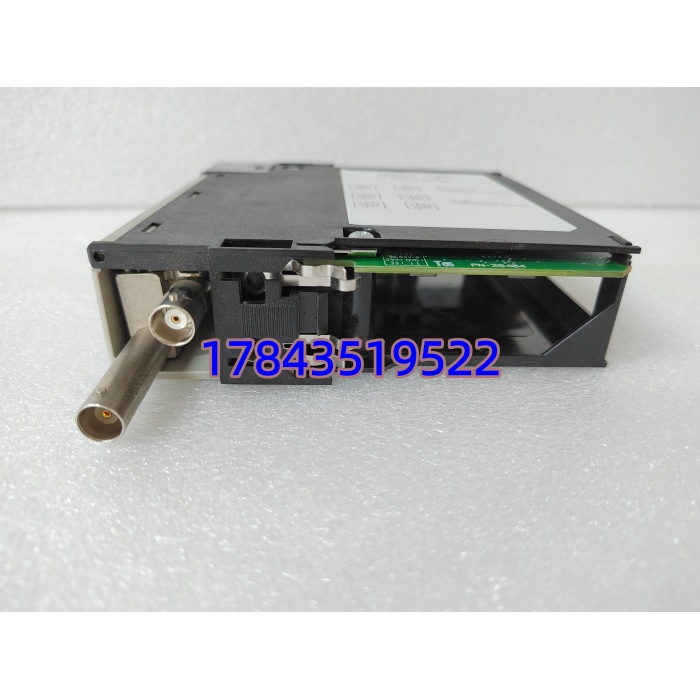

· 型号：1756-CN2R（/B 系列标识为 1756-CN2R/B 或 1756-CN2RB）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — ControlNet Redundant Bridge Module
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品全称 | Allen-Bradley 1756-CN2R ControlLogix ControlNet Redundant Bridge Module |
| 目录号 | 1756-CN2R（Series B 标签印 1756-CN2R/B 或 1756-CN2RB，功能同） |
| 适用机架 | ControlLogix 标准机箱 1756-A4 / A7 / A10 / A13 / A17，任意可用槽位 |
| 通信协议 | ControlNet（CTP NOP/NIS 调度），兼容 CIP 协议栈，不支持 EtherNet/IP 数据通信 |
| ControlNet端口 | 2× BNC 同轴（Net A & Net B 冗余对），NEMA 双缆拓扑，需配 1786-TR 50Ω 终端电阻 |
| USB端口 | 1× USB 1.1 Type A（仅本地笔记本连接 RSNetWorx / Studio 5000 组态，不做网络数据通信） |
| 传输速率 | 5 Mbps（ControlNet 确定性令牌传递，NUT 可配置） |
| 最大节点数 | 99 个 ControlNet 节点/段 |
| 连接容量 | 最多 128 个 Logix 连接，131 个总通信连接 |
| 推荐电缆 | 1786-RG6 四屏蔽 RG6 同轴电缆 + 1786-TPS/TB 分接头 |
| 背板供电 | 由 ControlLogix 机架背板提供，5.1 V DC @ 1300 mA（典型），24 V DC @ 3 mA |
| 功耗 / 散热 | 最大 6.7 W（≈22.9 BTU/hr） |
| 隔离电压 | ControlNet 至背板 基本绝缘 30 V 连续 / 500 V 测试电压 |
| 热插拔 | 支持在线更换（建议确认控制器冗余或 I/O 非单点关键后操作） |
| 工作温度 | 0 ℃ ~ +60 ℃（存储 -40 ℃ ~ +85 ℃），5%~95% RH 非凝露 |
| 认证 | UL / cUL / CE / CSA，符合 ODVA ControlNet 规范——请以 Rockwell Publication 1756-TD001 为准 |
| 质保 | 全新原装 12 个月；测试拆机件 3～6 个月（购买时确认） |
产品介绍

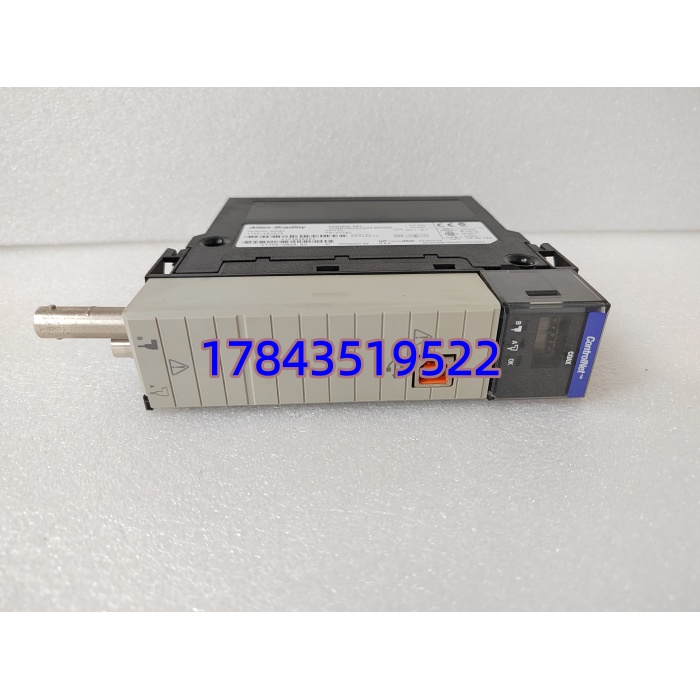

造纸线或连续工艺产线最怕 ControlNet 网络”闪断”——某个项目里碰到过 1756-CNBR（单网）因 BNC 头氧化导致整段远程 I/O 掉线停机，换成 1756-CN2R 做 A/B 双网冗余后链路切换基本感觉不到。这块卡在 ControlLogix 架构里专门跑 ControlNet 冗余桥：它把机架背板的 Producer/Consumer 数据包映射到双 BNC 口，配合 RSNetWorx for ControlNet做 NUT 调度，让 1756-L7x/L8x 控制器与 1794 Flex I/O、PowerFlex 700、PanelView Plus 等节点确定性通信。前面板 NET A / NET B / OK / MOD 指示灯能快速定位是电缆终端电阻缺失还是节点地址冲突，比盲猜省很多时间。
严格来说 1756- 只负责 ControlNet 通信，不能当 Ethernet/IP 模块用（那是 1756-EN2T/EN3T 的活），也不能替 1756-CNB（单网非冗余版）。现场实测发现 Series A/B/C/D 固件在 v16~v36 CPU 下均可混插，但老 CPU 固件低于 v10 可能无法识别 Series D——换板前翻一下 CPU 固件版本更稳妥。出库逐块在 1756-A7 机架联调验证 NET LED 及 I/O 扫描连通，附测试截图；太原有库存通常当日发顺丰，原厂新订 6～10 周起。
替换与升级建议
✅ 直接替换
- 1756- Series A/B/C/D（含标 1756-CN2RB）互相可替：同目录号 1756-，背板引脚完全一致，拔旧插新后 Studio 5000 / RSLogix 5000 自动识别，仅需确认 I/O 配置里模块版本号匹配或执行 Module Properties → Update Firmware ID，工作量 ≈ 插拔 + 在线刷新模块身份 2～5 分钟
- 1756- 可替入原 1756-CNBR 槽位（冗余替非冗余），但 CNBR 不能替 （少一路 BNC 及冗余桥功能）
⚠️ 软件兼容（需关注）
- 若 CPU 为 Logix5555/556x 老固件（v10 以前）换 Series D 新卡可能报”Unrecognized Module Type”——功能正常但建议升 CPU 固件或降配模块 Series 标识（在软件里），约 15～30 分钟停机窗口
- 组态中 ControlNet 网络需配置 Redundant Media 选项才能启用 A/B 自动切换，首次配置需用 RSNetWorx 下载 NUT Schedule
❌ 硬件不兼容
- 1756-ENBT/EN2T/EN3T（Ethernet/IP 模块）、1756-DNB（DeviceNet 模块）、SLC 500 / PLC-5 系列卡件——背板协议与槽位定义均不同
- 1756-CN2（非冗余单 BNC + USB 版）与 1756- 物理兼容但少了第二 BNC 及冗余桥逻辑，不可做冗余功能替补

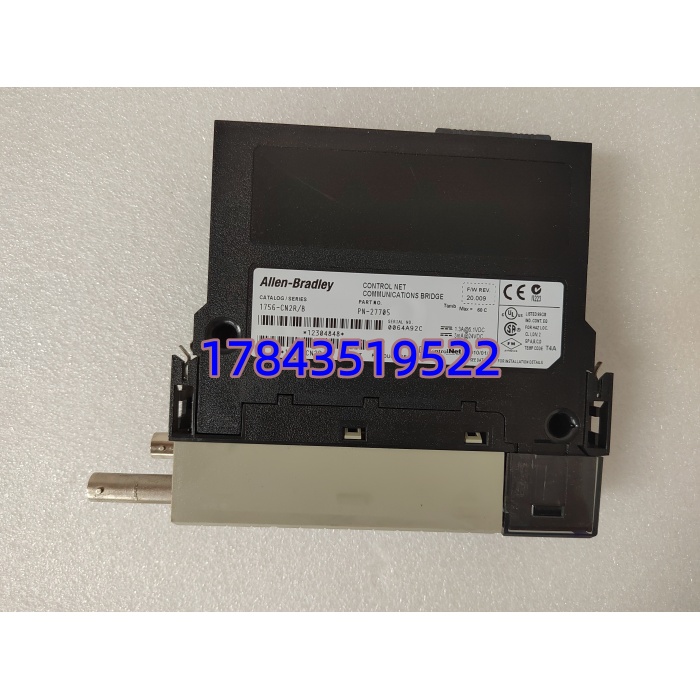

若贵司现装机柜内标签模糊仅写””无完整目录号，建议拍模块正面标签（含 Series / FRN 固件号）发来二次核实再下单——Series D 与早期 A 版在极少数超老 CPU 下有兼容性提示。
