产品详情

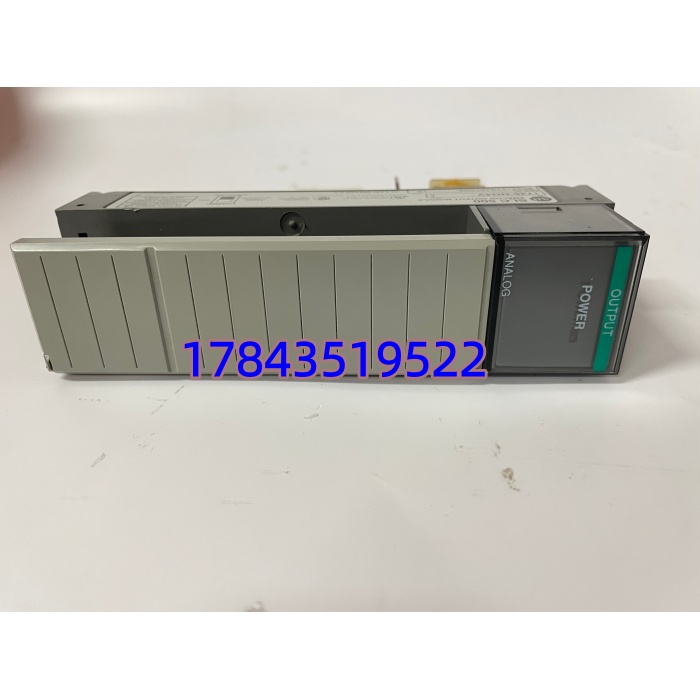

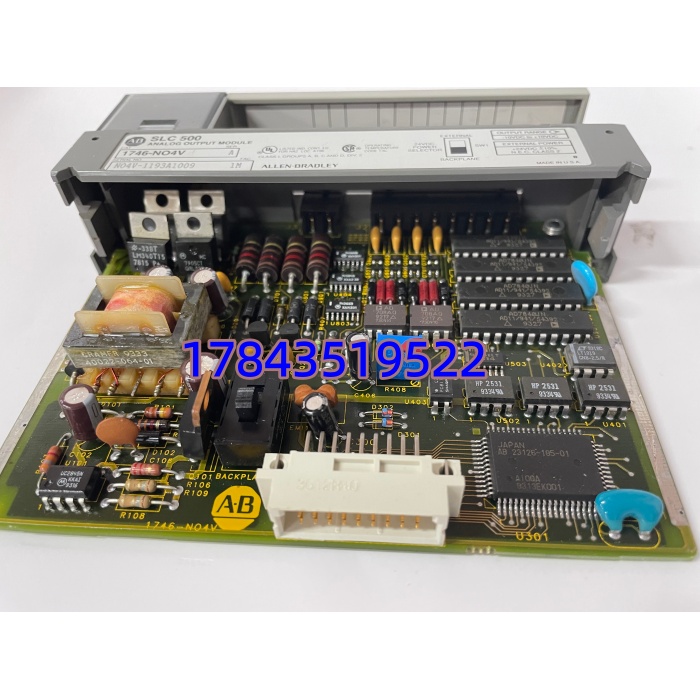

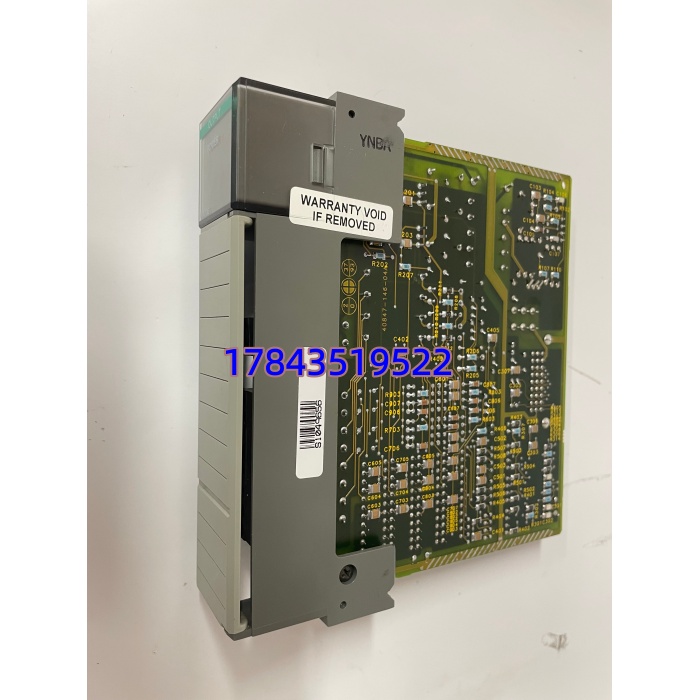

· 型号：1746-NO4V / 1746-NO4VA（Series A，市场常把带A后缀标为 NO4VA）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：SLC 500 — 模拟电压输出模块（4-Channel Analog Voltage Output）
规格参数
- 模块类型：SLC 500 模拟电压输出模块（Analog Output, Voltage only）
- 输出通道数：4 路，非隔离（共 COM 参考），不独立通道隔离
- 输出电压范围：可软件配置 -10～+10 V DC 或 0～10 V DC（满量程 -1 LSB）
- 分辨率：12 bit（D/A 采用 R-2R 梯形网络，等效 14-bit 数据格式，2 的补码）
- 满量程精度：典型 ±0.1% FS，温度漂移 ±54 ppm/℃ FS
- 最大输出负载电流：≤10 mA/通道（最小负载阻抗 ≥2 kΩ，容性负载 ≤1 μF）
- 背板供电消耗：5 V DC @ 55 mA，24 V DC @ 145 mA（可由背板供，或拨 SW1 改外部 24V 供）
- 更新时间：全部通道并行更新 512 μs；95% 阶跃响应约 2.5 ms
- 数据格式：16-bit 二进制补码（Two’s Complement），范围 -32768～+32764
- 隔离：现场接线↔背板 500 V DC 测试隔离（通道间不隔离，共 COM）
- 接线端子：配 1746-RTBN（螺母型）或 1746-RTB（弹簧型）可拔插端子排，不随机附带
- 诊断指示：OK LED（绿=正常/快闪=配置中/红=故障），各通道无独立 LED
- 安装：任意 SLC 500 1746 机架槽位（固定式或模块化 chassis），单槽宽
- 工作温度：0 ～ +60℃（32～140℉），存储 -40～+85℃，湿度 5～95% RH 无凝露
- 认证：UL 508、CSA C22.2 No.142、CE
- 尺寸/重量：约 35×130×145 mm，≈0.22 kg
产品介绍
1746-NO4V（市场俗称 NO4VA 指 Series A 版本）是 SLC 500 平台经典的四通道模拟电压输出卡，只出电压不出电流——常见用法是给变频器 0–10V 速度给定或调节阀定位器 ±10V 位置指令。背板同时取 5V 和 24V，模块侧面有 DIP SW1 可切为外部 24V 供电以减轻背板负载（老机架电源吃紧时有用）。RSLogix 500 里配输出数据文件（O:x.y），缩放用 SCP 指令把工程量映射成 -32768～+32764 原始值。
有一点要注意：这是电压输出，不能直驱 4–20mA 回路——电流环要买 1746-NO4I。另外四路输出共参考点非隔离，驱动不同接地的设备时注意共模电位差，必要时加隔离放大器或改配电流型模块经 250Ω 转电压。端子排（1746-RTBN/N2）需另购，老系统拆换时记得把端子排留在柜内不随卡带走。
应用场景与行业案例
痛点切入
我在食品灌装线碰过一回：原用第三方小牌 AO 卡给旋盖机伺服驱动器 0–10V 给定，夏天柜内温升后零漂导致转速微偏，累计灌装误差超差。换成 1746-NO4V 后温漂仅 54ppm/℃，RSLogix 500 做 SCP 线性校正，再没因给定漂移返工——SLC 500 老系统这卡精度够用且稳定。
典型场景
- 包装/印刷线 — SLC 5/04 输出 0–10V 给主传动变频器速度给定，配合 PID 回路做线速同步
- 水处理加药 — ±10V 驱动计量泵定位器或比例阀，RSLogix 做 PID 输出限幅防过调
- 橡塑压延 — 多段辊缝控制，四路 AO 分控各段液压比例阀（电压型），需留意共 COM 接地
- 老旧产线 SLC 500 延寿 — 替代老化 AO 卡，直接插原 1746 机架不需改布线（同配 RTB 端子）
真实案例
某啤酒厂杀菌机改造，原 1746-NO4V 服役 18 年一通道输出偏低（校验时 -9.8V 设值出 -9.2V），影响喷淋水温 PID。停机窗口断电拔卡换新（同 Series A，RTB 端子排留柜内不拆），上电 OK 绿亮，RSLogix 500 在线确认输出数据文件自动生效不需重下装。老师傅说：”这卡十八年才坏一次，备件库放一块够用——比换整柜 SLC 划算。”
