描述
产品详情

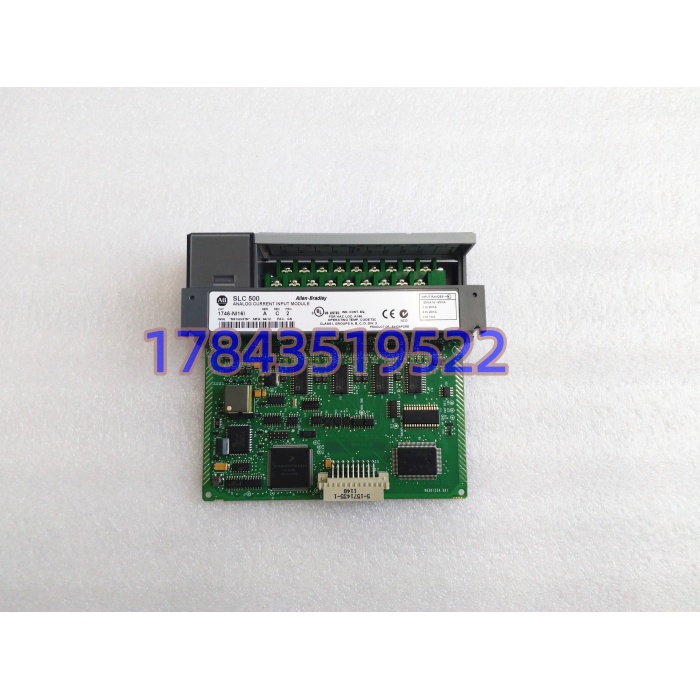

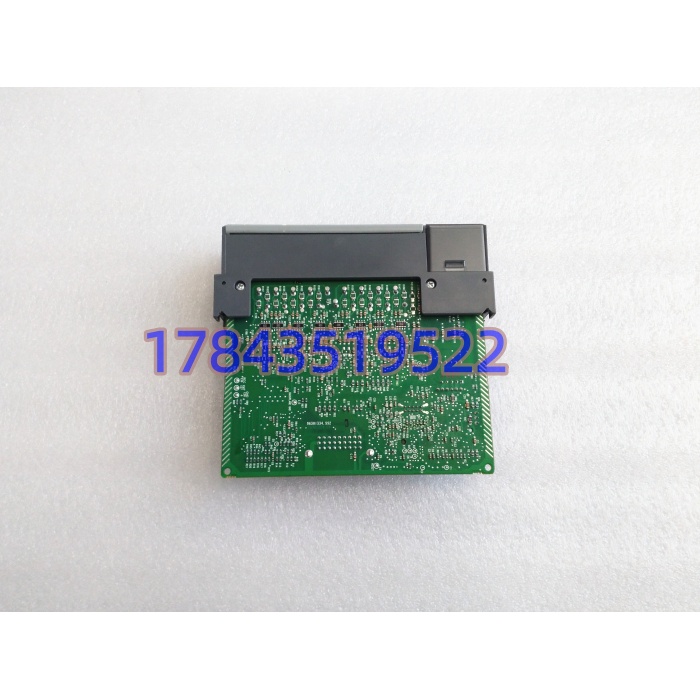

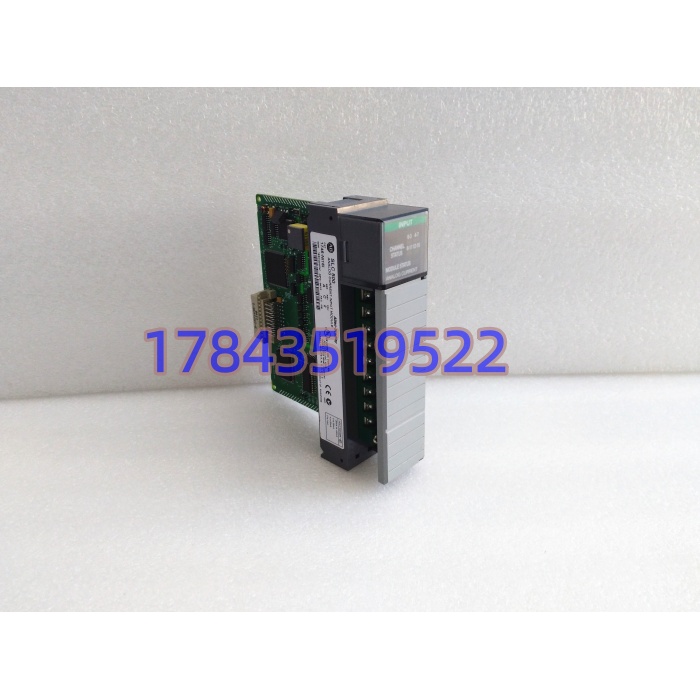

· 型号：1746-NI16I
· 品牌：Allen-Bradley（Rockwell）
· 系列：SLC 500（1746 I/O）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16 路模拟输入（单端，电流型） |
| 信号类型 | 4-20mA、0-20mA、±20mA、0-1mA（组态选） |
| 分辨率 | 16 位（电流档 640nA/bit） |
| A/D 方式 | Sigma-Delta（三角积分） |
| 精度 | 25℃时 ±0.08% FS，60℃时 ±0.15% FS |
| 输入阻抗 | 249Ω（电流档） |
| 隔离耐压 | 500V AC / 710V DC，60 秒测试 |
| 共模电压 | ±10.25V 对模拟公共端，通道间最大 20.5V |
| 更新时间 | 18ms~630ms（对应滤波 250Hz~6Hz 可选） |
| 背板电流 | 5V DC 125mA，24V DC 75mA |
| 功耗 | 最大 2.425W |
| 开路检测 | <5 秒报故障 |
| 槽位限制 | 不能插 SLC 机架 0 槽（0 槽留给 CPU/通讯） |
| 工作温度 | 0~55℃（存储 -40~85℃） |
| 停产日期 | 2024-09-30 原厂停售 |
产品介绍
1746-NI16I 就是 SLC 500 机架上那块吃现场变送器电流的 16 通道 AI 卡，每通道 249Ω 采样电阻把 4-20mA 转成电压进 Σ-Δ ADC，通过背板映射到 SLC 数据文件（默认 I: 字）。它不干逻辑，只负责把压力/流量/液位变送器信号变成工程值送 CPU，组态在 RSLogix 500 里写 Block Transfer 或直接 I 文件读，老水务和油田注水站用得极多。
和同系 1746-NI8（8 通道）比，NI16I 密度翻倍但每槽背板电流也翻倍，老 1746-A4 小机架带 2 块以上要算 5V 电流余量；和 CompactLogix 的 1769-IF16 比，NI16I 走的是 SLC 私有背板协议，脱离 1746 机架单测得配 1747-OS401 之类仿真底座，不能直接塞进 1769 机架。NI16I 的实战价值全在“老线不动组态原地顶替”，一旦换平台就是整体迁移不是换卡。
应用场景与行业案例
我处理过最烦的一次：水厂加药间 4-20mA 流量集体跳 32767，查下来是 NI16I 模拟公共端螺丝松了，共模电压漂到 12V，16 通道一起饱和。
- 油田注水站：多台注水泵出口压力、汇管流量，一块 顶 16 个变送器，RSLogix 500 里 I 文件直接进 PID 指令，换 1769 要重做数据映射，老工程师不肯动。
- 市政污水：曝气池 DO、液位、药剂液位，SLC 5/04 带 DH+ 上网， 开路检测能在变送器断线 5 秒内弹报警，运行不瞎加药。
- 老旧包装线：变频器频率反馈 4-20mA 进 SLC 做速度链， 的 6Hz 滤波档抗变频器谐波比通用卡稳。
- 矿山皮带：拉绳开关模拟量（少数老设计）和负载电流监测混用，SLC 机架空间紧，16 通道高密度省槽位。
前年华北某净水厂，凌晨 3 点 2# 沉淀池液位“满量程假信号”导致刮泥机自动停，调度电话打到我手机。背景是 原厂已停售，库里最后一块备件被上次检修用了。危机是晨高峰供水前必须恢复，等美国返修件 4 周不现实。后来从同市另一水厂借了一块 Series C、固件匹配的库存件，带 1492 接线臂整体移栽（端子不拆线），上电后 RSLogix 500 在线比对 I 文件偏移，零下装恢复。说实话 SLC 老卡最怕 Series 字母不对——A/B/C 三版内部校准常数不同，混插可能零点偏 2%，不进组态看不出来。
