描述
产品详情

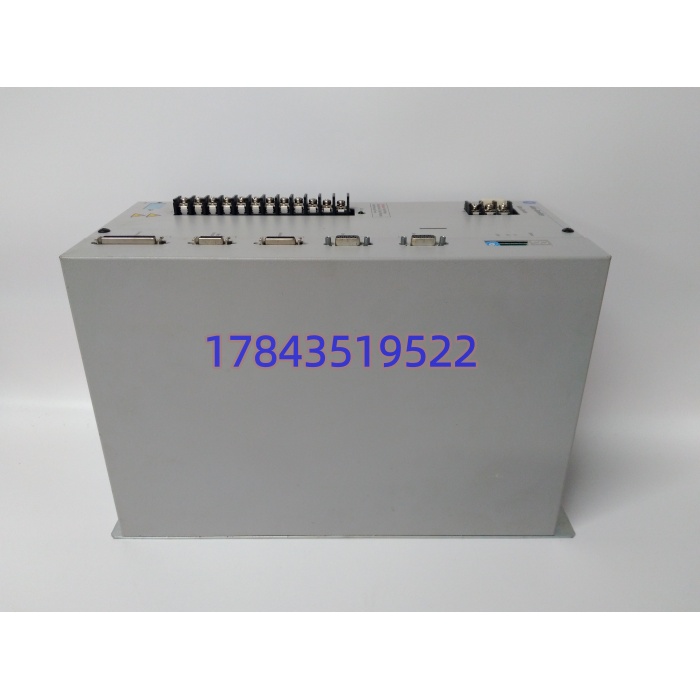

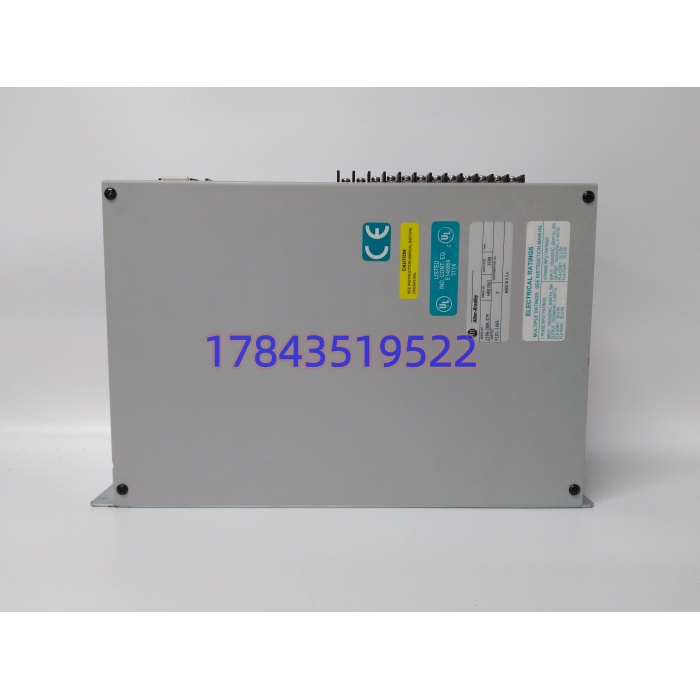

· 型号：1398-DDM-075
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：Ultra 200 DDM
规格参数
| 参数项 | 典型值（1398-DDM-075，据 AB 原厂 Ultra 200 手册及多家 MRO 页交叉） |
|---|---|
| 产品定位 | Ultra 200 数字伺服驱动器（驱无刷交流伺服） |
| 主交流输入 | 100–240 VAC rms，1φ 或 3φ，47–63 Hz |
| 辅助控制电源 | 100–240 VAC 1φ 隔离，供控制电路（100V@1.0A / 240V@0.5A） |
| DC 母线 | 141–339 VDC，母线电容 4290 μF，吸能 152 J |
| 连续输出 | 3φ：7.5 kW / 35 A rms；1φ：约 3.5 kW / 15 A rms |
| 峰值输出 | 3φ：75 A（0-pk）；1φ：50 A（0-pk） |
| 峰值功率 | 3φ 20 kW / 1φ 14 kW（短时，依散热） |
| 控制模式 | 转矩 / 速度 / 位置三环，矢量算法，±10 V 模拟指令或 SERCOS 数字指令 |
| 反馈接口 | 无刷伺服标准编码器+换向信号（具体协议以配电机型号为准） |
| 通信 | 集成 SERCOS 光纤接口；无标配 Ethernet/IP（Kinetix 才带） |
| 数字 I/O | 5× 24 V 光隔输入（1 路固定 ENABLE + 4 路可配）、4× 24 V 光隔输出 + 2 继电器（制动/就绪） |
| 模拟 I/O | 2× 0–10 V 10bit 输入（+I/-I 限制）、2× ±10 V 输出（12bit/8bit） |
| 参数存储 | 128 kB Flash + 34 kB RAM，整定存 EEPROM，可由 UIC 软件上传/下装 |
| 指示 | 前面板 7 段 LED + 状态 LED（RUN/FAULT/DC OK） |

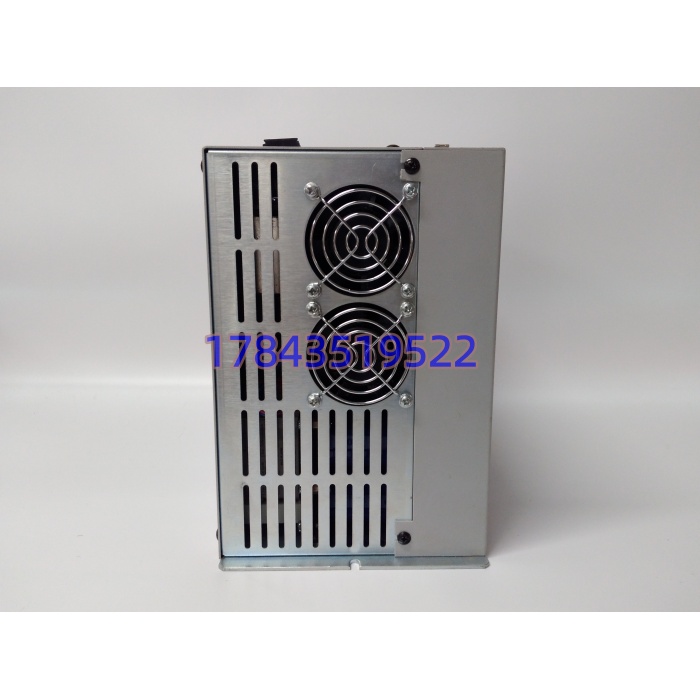

| 安装 | 柜内螺栓固定，底部强制风冷风扇，IP20 本体 |
| 尺寸/重量 | 约 360.6×151.7×224.5 mm / 9.67 kg |
| 工作温度 | 0…+55 ℃（转售页标 -40 起是错嫁 Kinetix 宽温参数） |
| 生命周期 | Rockwell 将 Ultra 200 归 Legacy 停产，推 Kinetix 2000/5700 替代；1398-DDM-075 原厂不排产，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：伺服驱动器最容易被运行工误当”放大版变频器”忽略的，是它的三环时序和母线电容寿命。在某个烟草包装机项目里碰过，飞剪轴用 1398-DDM-075 驱无刷伺服，每天凌晨 2 点左右偶发”F41 DC Overvolt”跳闸，查电网、查制动电阻、查 SERCOS 同步，一周没结果。最后拔驱动器看母线电容——4290 μF 那颗电解用了 11 年，ESR 从 0.1 Ω 爬到 0.8 Ω，凌晨空调压缩机启停的电网谐波经整流桥灌进母线，电容吸收不了 152 J 瞬态，电压尖峰触过压分闸。换 NOS 驱动器 20 分钟恢复。这块驱动器的价值不在 75 A 峰值多猛，在它把”电流环（PWM）+速度环（编码器）+位置环（控制器指令）”三件事锁在同一块 DSP 里——上位只给 ±10 V 或 SERCOS 位置指令，电机换向、I²R 补偿、死区补偿全在卡内，外部干扰直接打母线不和控制器握手。
严格来说，1398- 只在 Ultra 200 架构里合法存在，配 AB 无刷伺服（如 1326/1329 系列）和 Ultra 200 伺服变压器；硬迁 Kinetix 5700 不是换卡即好——SERCOS 变 Ethernet/IP、±10 V 模拟指令变 CIP Motion、电机反馈线重做、UIC 工程文件全重写，老包装机改造工时段按周算。Rockwell 接手后 Ultra 200 归 Legacy 硬停，国内 NOS 价 8000–15000 元，拆机 4000–9000 元，同后缀 Rev 影响 EEPROM 参数兼容。TCO 层面归 A 类运动轴心脏件：单台不贵，但飞剪/灌装/机器人关节靠它定位，驱动器隐性过压跳闸=整线节拍乱套，停机损失按分钟烧。备件策略上，每条关键运动线按”同型号 1 NOS 热替换 + 厂库 1 NOS 冷备”，且 EEPROM 参数（电流环增益、换向偏移、行程软限位）必须备份到 UIC 软件工程文件，别只存裸件。
应用场景与库存策略
伺服驱动器最阴的故障不是 FAULT 灯亮，是”母线电容 ESR 老化→凌晨谐波尖峰过压跳闸”——白天满载不跳，负荷轻+电网脏时跳，值班人员以为上位逻辑抽风，重下程序折腾一夜。
- 烟草包装机飞剪/切刀（1398- 驱 1326AB 无刷伺服，SERCOS 同步 16 轴）：非它不可（三环时序+换向补偿绑定）→ 建议每条线 1 件 NOS 热替换 + 厂库 1 件同 Rev NOS 冷备，UIC 参数文件定期备份。
- 饮料灌装线旋盖/贴标（单轴 7.5 kW 伺服，±10 V 模拟指令，无 SERCOS）：替代需重做 Kinetix 5700 整定 → 建议 LTB 按产线残寿 8 年囤 2 件同后缀 NOS。
- 印刷机张力辊（多轴 SERCOS 光纤环，单轴故障拖慢整环）：允许单轴非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前母线电容 ESR 必须测试。
- 老 Ultra 200 改 Kinetix 过渡期（保留电机不变，换驱动器+反馈线）：过渡 2–3 年 → 建议供应商代管 1 件 24h 直达。
真实案例：西南某烟厂 GDX2 包装机，飞剪轴每天 02:00–04:00 随机跳”F41 DC Overvolt”，持续 3–5 分钟自恢复。电气班换制动电阻、加电抗器、查地线，两周没结果。最后自动化专工用 UIC 软件读故障快照，发现跳闸前母线电压从 310 V 飙到 398 V（阈值 395 V），而凌晨恰是车间空调群启时段。拔驱动器看母线电容顶部微鼓，ESR 测试仪量得 0.82 Ω（新品 0.09 Ω）。库房有件 2017 年 LTB 囤的同 Rev NOS，整体换驱动器（电机线和 SERCOS 光纤不动），F41 消失。事后该厂把 1398- 从”随坏随买”改成”每条包装线 1 NOS 热替换 + 厂库 1 NOS 冷备”，并把母线电容 ESR 测试纳入年度点检。反思很直白：伺服驱动器的隐性杀手是电解电容老化，不是 IGBT；它不常硬炸，但凌晨的过压跳闸比白天烧模块更耗人。
