描述
产品详情

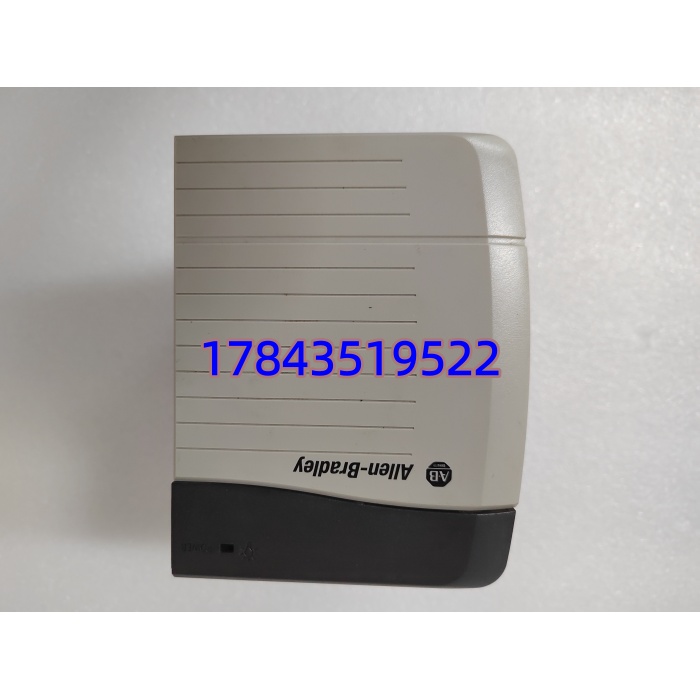

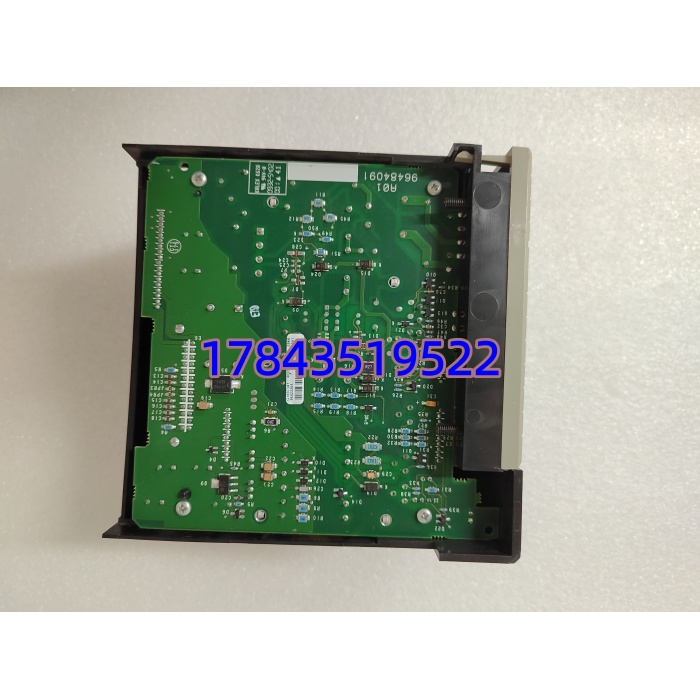

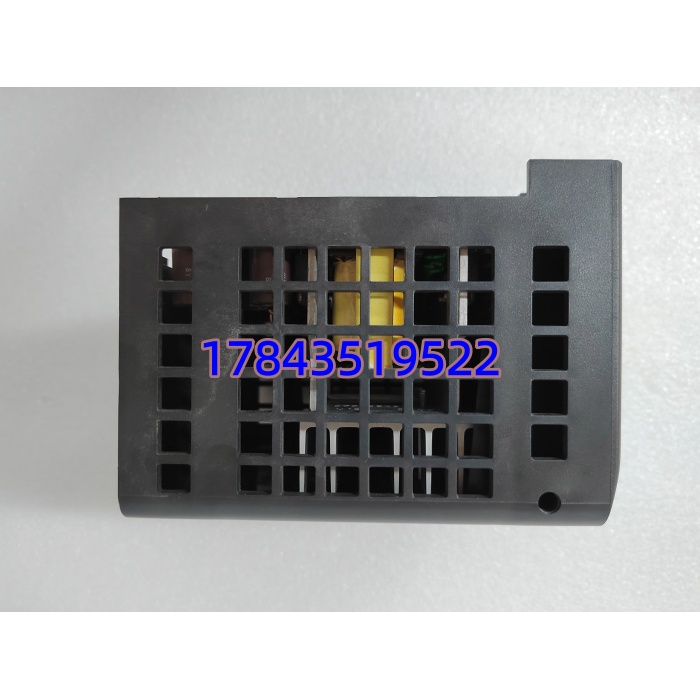

· 型号：1756-PA72（Series A/B/C 通用，您标的 /C 为 Series C 版）
· 品牌：Allen-Bradley / Rockwell Automation
· 系列：ControlLogix 1756 平台标准电源
技术参数
- 产品全称：Allen-Bradley 1756-PA72 ControlLogix Standard AC Power Supply, 75 W
- 输入电压：85 – 265 VAC（自适应 100/120/208/230/240 VAC），47 – 63 Hz
- 输入电流：典型 1.0 A @ 120 VAC，0.6 A @ 240 VAC（最大浪涌 20–30 A）
- 输入保护：内置过流、过压、过热保护；用户侧建议配 2–5 A 慢熔熔断器或 MCB
- 输出—5.1 VDC：10.0 A（背板逻辑供电，关键预算项）
- 输出—3.3 VDC：4.0 A
- 输出—1.2 VDC：1.5 A（部分新型模块需此轨）
- 输出—24 VDC：2.8 A（限 24 V 传感器或外设，非背板主供）
- 总输出功率：75 W @ 0–60℃（降额 >60℃ 请查 Publication 1756-TD005）
- 保持时间（Hold-up）：≥5 个 AC 周期 @ 85 VAC，≥6 周期 @ 120/200/240 VAC（允许控制器有序存盘）
- 隔离电压：输入/输出间 250 VAC 连续，强化绝缘 3500 VDC 测试 60 s
- 安装位置：ControlLogix 机架最左侧专用电源槽（不占用 I/O 槽位 0–N）
- 兼容机架：1756-A4、A7、A10、A13、A17（Series A/B/C 均支持）
- 指示 LED：PWR OK（绿）、FAULT（红/灭）
- 工作环境：0 ~ +60℃（运行），-40 ~ +85℃（存储），5–95% RH 非凝露；开放式设备需装防护柜内
- 认证：c-UL-us Listed、CE、KC、C-Tick、符合 EN 61010-1/ IEC 61131-2
产品介绍
某汽车产线 ControlLogix 机架早上偶发”全部模块掉线 2 秒后自恢复”——查下来是老 1756-PA72 内部储能电容老化导致保持时间从 6 周期跌到不足 2 周期，遇上级 MCC 接触器吸合产生的市电微中断就扛不住。1756-PA72 是 Rockwell ControlLogix 最常用的标准 AC 入电源，把柜内 110/220V 市电变四路 DC 给背板，75W 总功率足够驱动 7 槽或 10 槽机架（含 1756-L55/L6/L7x 控制器 + 常规 DI/DO + 单块 EN2T）。Series C（1756-PA72/C）与 A/B 代物理尺寸、引脚、输出特性全兼容，混用无任何限制。
严格来说它不支持冗余配置（无冗余版本，冗余需用 1756-PA75R + 1756-PSCA2），也别跟 1756-PB72（DC 24V 输入）搞混——输入端子定义完全不同，接错会炸。如果机架里塞了两块 EN2TR + 多块模拟量 + 高速计数，建议先按 Studio 5000 I/O 配置里的 5V 背板电流求和，超过 10A 就得升 PA75，否则夏天高温会间歇欠压复位。
替换与升级建议
✅ 直接替换
- 1756-PA72 Series A / B / C ←→ 任意代 1756-：直接断电拆装，同机架同接线，无需改任何组态。工作量 < 5 min（含验电）。现场实测建议旧电容老化超 8 年的整批预防性更换而非等故障。
⚠️ 软件兼容（需确认负载预算/接线不同）
- 1756- → 1756-PA75（AC 入高功率版）：物理同槽、输出 5V 升至 10A→可带更大负载且支持冗余配对（需 1756-PSCA2），直接替换通常 OK——但需复核输入 L/N 接线截面积（PA75 略大裕量），并确认机架为 B 系列以上（A 系列背板少数情况需核对 1.2V 轨兼容性，罕见）。若原系统用 且负载余量够则不必升。
- 1756-PB72（24VDC 入）→ 1756-：不能直换，输入需改交流 220V 进线并拆除 DC 配电——属改线工程非单纯模块替换。
❌ 硬件不兼容
- 1756- 不可用于冗余电源架（须用 1756-PA75R + PSCA2），强行并排装两块 不实现冗余。
- SLC 500（1746-Pxx）或 PLC-5 电源与此机架、引脚完全无关，勿混淆订购。
