描述

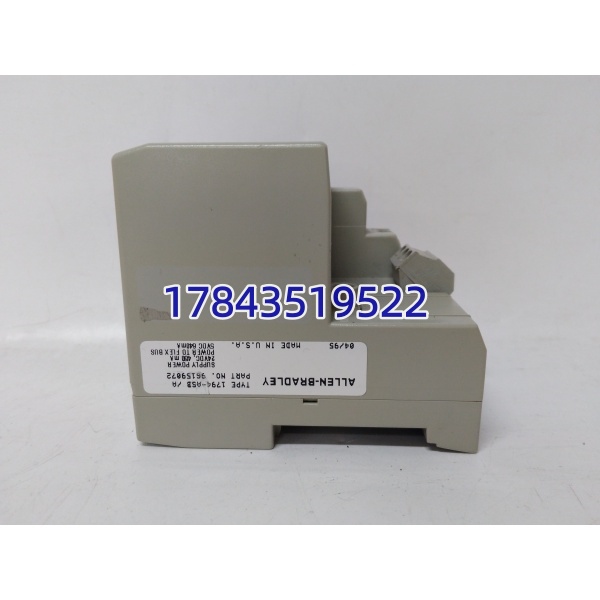

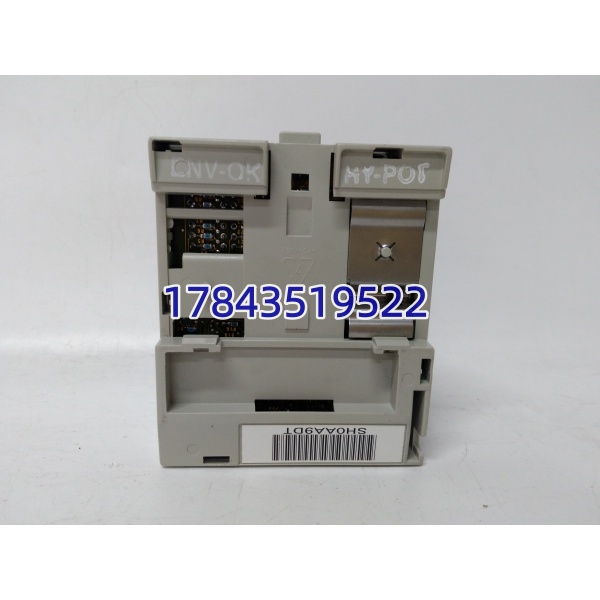

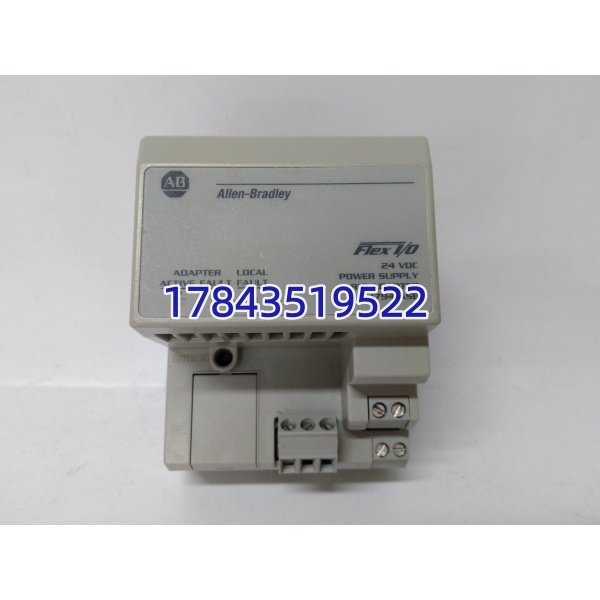

产品详情
· 型号：1794-ASB
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：1794 Flex I/O — Remote I/O (RIO) Communication Adapter
规格参数
- 模块类型：Flex I/O Remote I/O (RIO) Adapter / 通信头卡（机架最左首槽）
- 通信协议：Allen-Bradley Remote I/O（RIO），串行位流，从模式(Slave)
- RIO 端口：1 × RIO 接口（接 Belden 9463 双同轴或 1770-CD 电缆组件，需配终端电阻）
- 支持 RIO 波特率：57.6 kbps / 115.2 kbps / 230.4 kbps（DIP 开关设定）
- RIO 节点地址：0–77（通过侧面 DIP 开关设定 Rack Address + Starting Group）
- 适配 I/O 容量：最多 8 块 1794 系列 I/O 模块（数字/模拟/特殊），含 1794-TB 系列端子座
- 供电电压：标称 24V DC，范围 19.2–31.2V DC（含 5% AC 纹波），SELV/PELV 电源
- 自身功耗电流：典型 330mA @ 24V DC，最大 450mA
- 功率消耗：最大 4.6W @ 31.2V DC
- 热耗散：15.7 BTU/hr @ 31.2V DC
- Flexbus 背板输出：5V DC 最大 640mA（供后接 I/O 模块逻辑侧）
- 隔离电压：用户电源↔Flexbus 850V DC 测试 1s
- 状态指示：PWR（绿）、ASB ACTIVE（绿）、ADPT FLT（红）、LOCAL FLT（红）
- 配置方式：模块侧面 DIP 开关设 Rack Address / Starting Group / Baud Rate，无需软件下装
- 安装方式：35mm DIN 导轨（EN 50022），开放型需装于控制柜内（IP20）
- 工作温度：0℃ ~ +55℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：UL / cUL Listed、CE、CSA Class I Div 2 Groups A-D
- 尺寸（约）：87×68×69 mm（3.4×2.7×2.7 in），重 ≈0.2kg
产品介绍
1794-ASB 是 Flex I/O 机架的”大脑”——必须插在最左侧槽位，后面接 1794-TBx 端子基座和各类 I/O 卡。它一头通过 RIO 蓝缆（Belden 9463）或 RS-485 连 AB 扫描器（PLC-5 RIO 口、1756-DHRIO、1771-ASB 等），另一头通过 Flexbus 背板给后接模块供 5V 并轮询数据。ControlLogix 平台下配合 1756-DHRIO 模块做 BTR/BTW（Block Transfer Read/Write）读写模拟量或特殊模块数据。
有一点要注意：这卡跑的是老 Remote I/O 协议，不是 EtherNet/IP，新项目别买——要以太网找 1794-AENT。换 ASB 时要重新拨 DIP 开关匹配原系统 Rack Number 和 Starting Group，拨错 Rack Address 控制器会报”Rack Not Found”。另外 RIO 网段末端必须装终端电阻（通常 82Ω 或 150Ω 依波特率），我现场遇过不加终端电阻导致高温天偶发掉站。
应用场景与行业案例
痛点切入
老厂 PLC-5 升级为 ControlLogix 但现场 Flex I/O 柜不想动——保留 1794-ASB + 原有 DI/DO/AI 模块，ControlLogix 加 1756-DHRIO 扫描旧 RIO 网段，零现场线改动延续服役十几年。坦白讲 RIO 比 Ethernet/IP 抗变频器干扰略好，短距离确定性强，但终端电阻和屏蔽接地一定要做到位。
典型场景
- 老产线延寿改造 — PLC-5→ControlLogix 迁移保留现场 Flex I/O 柜，1794-ASB 继续跑 RIO 省重新布线成本。
- 包装/印刷离散制造 — 分布式 Flex I/O 架通过 RIO 蓝缆连 SLC 5/04 或 PLC-5，距离 ≤304m（305m 标准限值）。
- 过程装置辅助系统 — 非关键辅机 I/O 通过 RIO 挂主 DCS（需 AB RIO 接口卡或网关），降低以太网节点压力。
- MRO 替换 — 原 ASB 老化 LED 全灭或 RIO 断续掉线，同型号一对一替换恢复（拨相同 DIP 即可）。
真实案例
某啤酒灌装线 ControlLogix 主站通过 1756-DHRIO 扫描三只 Flex I/O 架（各带 1794-ASB + 6块 DI/DO）。夏季高温某架 ASB 的 PWR 灯闪、RIO 周期性掉站——查是 24V 供电端子压接氧化致压降到 18.8V 低于启动门限。换块拆机 1794-ASB（同 Series E 兼容），重新拨 DIP 地址（Rack=3, Grp=0），紧固 24V 端子，上电 ACTIVE 绿常亮，RSWho 看到 Rack 3 Online，灌装线恢复。老师傅说：”早提醒查端子压接力，这卡用了十五年才第一次坏。”
