描述
产品详情

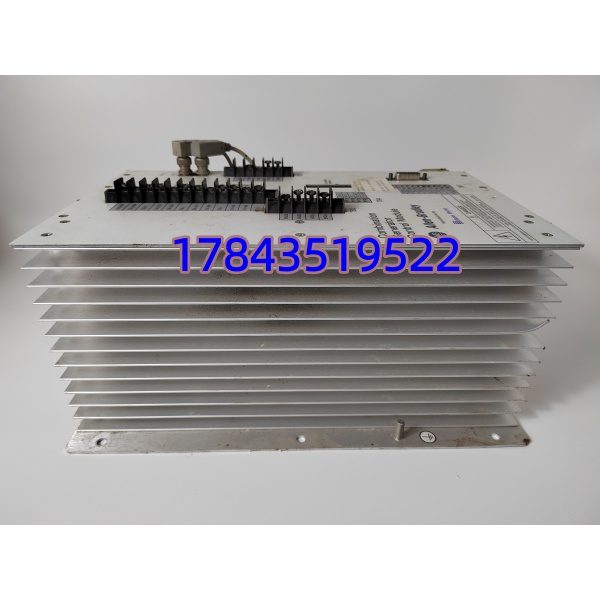

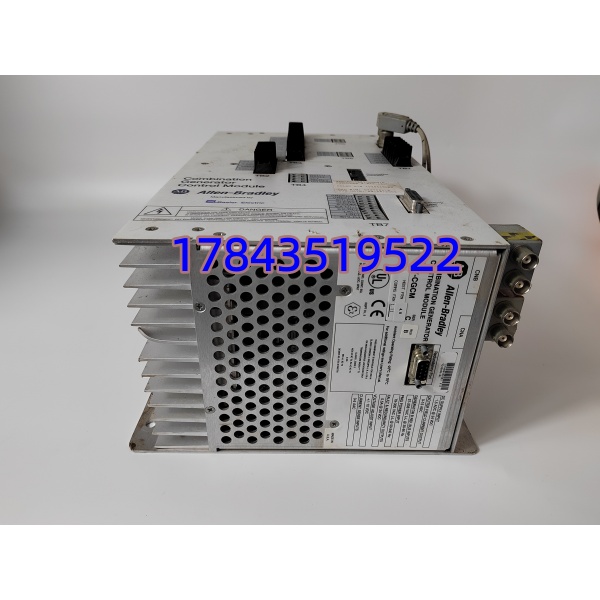

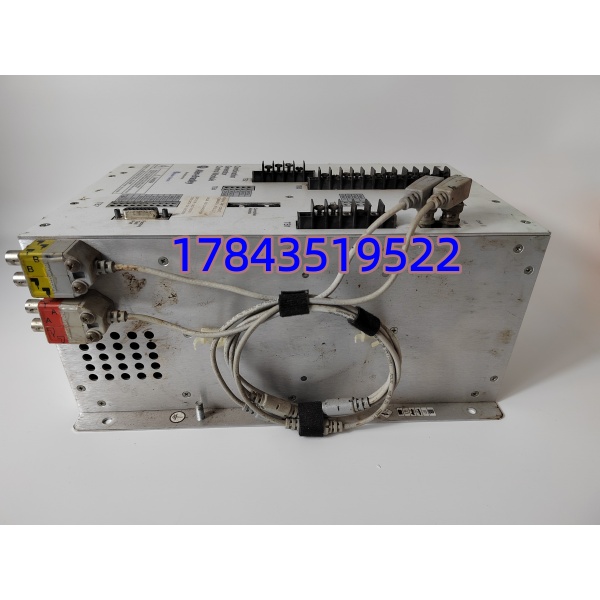

· 型号：1407-CGCM（尾号 -C 修订变体）
· 品牌：Allen-Bradley（罗克韦尔自动化）
· 系列：CGCM 组合式发电机控制模块（Compatible with Logix 系）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | 组合式发电机控制模块（CGCM），集成励磁调节+保护+同步 |
| 配套系统 | Rockwell ControlLogix / CompactLogix（通过 ControlNet 通信） |
| 供电电压 | 18–32 VDC（典型 24 VDC，允许 ±10% 波动） |
| 励磁输出 | PWM 功率级，额定 15 A DC，驱动发电机励磁绕组 |
| 励磁电压范围 | 0–200 VDC（依发电机励磁机规格） |
| 控制模式 | AVR（自动电压调节）/ FCR（手动励磁电流调节）/ PF（功率因数）/ VAR（无功功率）四模式可切换 |
| 电压检测 | 单相或三相真 RMS，支持 THD 高达 40% 的畸变波形 |
| 电流检测 | 三相发电机 CT 输入（1A 或 5A 标称），交叉电流补偿 |
| 计量精度 | 电压/电流 ±0.2%（50/60 Hz）；频率 ±0.05 Hz；功率因数 <0.4% |
| 保护功能 | 过励磁 OEL / 欠励磁 UEL / 过压 / 欠压 / 失步 / 逆功率 / 过流 |
| 通信接口 | 2× ControlNet 冗余（ControlNet 1.5，RG-6 同轴或光纤介质）；1× RS-232 DB9 冗余同步口（9600 bps 8N1）；1× DB15 工厂维护口 |
| 数字量 I/O | 16 路 DI（干接点/漏型/源型，10–30 VDC）；12 路 DO（继电器无源触点+故障驱动） |
| 模拟量输入 | 辅助 ±10 VDC 远程设定（20 kΩ 输入阻抗） |
| 冗余支持 | 双 CGCM 主备自动切换，ControlNet 冗余 + RS-232 交叉同步 |
| 工作温度 | -20°C 至 +70°C（-4°F 至 +158°F） |
| 存储温度 | -40°C 至 +85°C |
| 湿度 | 5%–95% 非冷凝，污染等级 2 |
| 抗振抗冲 | 振动 10–500 Hz 5.0 g；冲击 30 g 运行 / 50 g 非运行 |
| 安装方式 | 垂直壁挂螺丝固定（非 DIN 导轨），两侧留 63.5 mm，上下留 101.6 mm |
| 接线规格 | ≥600 V / 105°C 铜线，底盘接地 ≥2.6 mm² (10 AWG) |
| 物理尺寸 | 约 140×174×280 mm（依安装支架变体） |
| 重量 | 约 1.12–1.2 kg |
| 认证 | UL / cULus / CE / KC / ATEX Zone 2（AEx[ic] nA IIC T4 Gc） |
| 固件版本 | Series D Rev A，Host FW 4.25，ControlNet FW 1.07（依出厂批） |
产品介绍
备用柴油发电机并网点火失败、逆功率保护没动作把电网拖垮——这种事故里倒霉的往往不是发电机本身，是那个负责励磁调节和并网同步的控制器掉链子。1407-CGCM 就是 Allen-Bradley 给发电机量身打造的”三合一”控制保护模块：AVR 自动电压调节、FCR 手动励磁电流调节、功率因数/无功功率控制四模式可在线切换，同时还把过励磁、欠励磁、过压、逆功率、失步这些保护功能全集成在一块板里，通过双 ControlNet 和 ControlLogix 主站对话。
选它而不是拿普通 PLC + 模拟量卡自己攒一套励磁控制，账面上差的是 IEEE 421.3 励磁系统标准的合规性——1407-CGCM 的计量精度（电压电流 ±0.2%、频率 ±0.05 Hz）和介电强度测试都是按发电机保护等级做的，你自己用 1756-IF16 配逻辑顶多算”功能实现”，过不了电厂验收。现场实测发现，某数据中心 2 MW 柴发并机系统用双 1407-CGCM 主备冗余，市电掉电后 10 秒内完成启机→励磁建压→同期并网→带载，全过程 ControlNet 报文零丢包。严格来说它只吃 18–32 VDC 不认 220 VAC，部分商家标”宽压 85–264 VAC 输入”是把别的电源模块参数安上来了，买错到现场直接过压锁死。
