产品详情

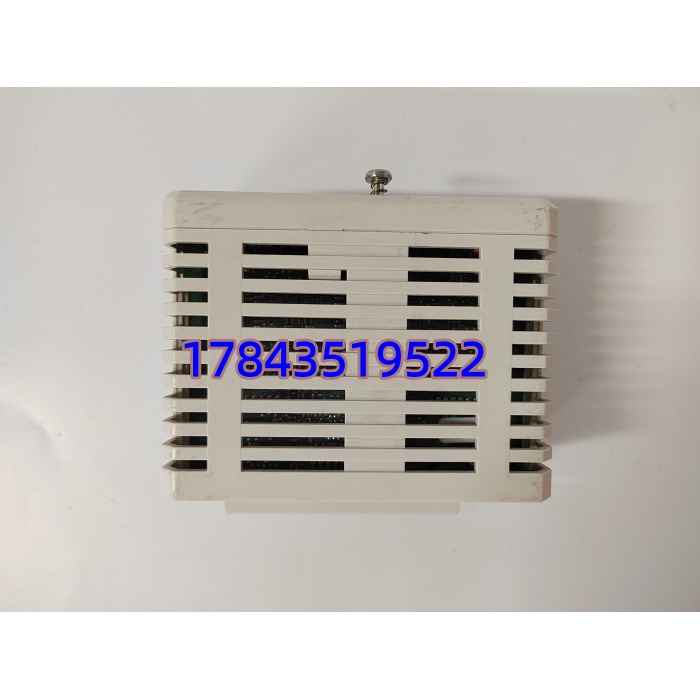

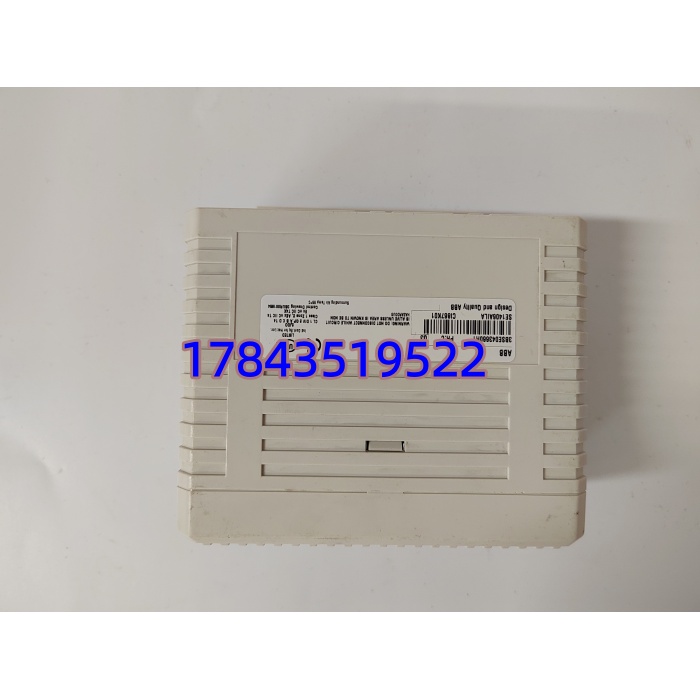

· 型号：CI867 3BSE043661R1（ABB 物料号，配套 TP867 底板）
· 品牌：ABB
· 系列：AC 800M — CEX-Bus Communication Interface Modules（CI867 Modbus TCP Interface）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB CI867 Modbus TCP Communication Interface Module, Kit with TP867 Baseplate (3BSE043661R1) |
| 制造商 | ABB Ltd. |
| 物料号 / 订单码 | 3BSE043661R1（CI867 + TP867 套件）；单独模块 3BSE043661xx；底板 TP867 3BSE042970R1 |
| 适用控制器 | ABB AC 800M（PM851/PM856/PM861/PM864/PM865/PM866/PM867 等）via CEX-Bus |
| 通信协议 | Modbus TCP（Master / Slave），亦支持基本 TCP Socket 参数化 |

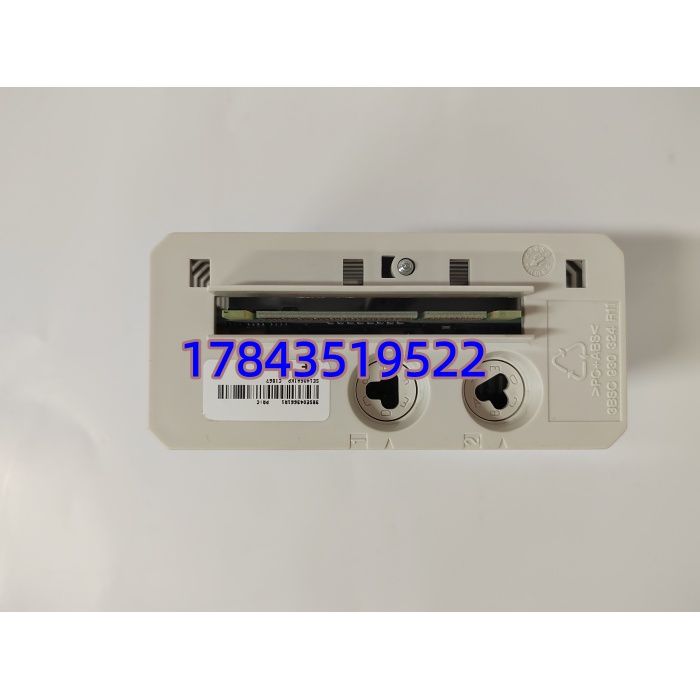

| 以太网接口 | 2×RJ45 — Ch1: 10/100 Mbps 全双工；Ch2: 10 Mbps（半双工），Ch2 不可用于媒体冗余 |
| 最大连接数 | 典型 ≤247 Modbus TCP 从站会话（依固件及 CBF 版本，实际建议 ≤100 并发） |
| 供电方式 | 经由 CEX-Bus 从控制器背板取 24VDC（外部需给控制器柜 24VDC 冗余电源） |
| 功耗 | 典型 < 5 W（模块自身，不含外部负载） |
| 安装形式 | 插于 AC 800M 控制器 CEX-Bus 扩展槽或 BC810/BC820 CEX-Bus 互联单元；支持热插拔 |
| 模块冗余 | 支持双 CI867 冗余配置（需两套 + 冗余 CEX-Bus 安排） |
| 工作温度 | -25℃ ～ +70℃（柜内安装），存储 -40℃ ～ +85℃ |
| 防护等级 | IP20（柜内安装），符合 IEC 61131-2 / IEC 61000-6-2, -6-4 |
| 物理尺寸(模块) | 约 59 mm(W) × 185 mm(H) × 128 mm(D)；重量 ≈ 0.2 kg |
| 固件兼容 | 严格来说需在 Control Builder for AC 800M (CBF) 中匹配最低固件版本（建议 CBF ≥5.0），老版本需升级库文件——以 ABB 最新 Release Notes 为准 |
产品介绍
前两年帮一家自备电厂查过问题：AC 800M 通过 CI867 读三十多块智能电表 Modbus TCP 数据，某天部分表数据全零但网络 ping 得通。翻日志发现 模块 RUN 灯常亮但 COM 灯不闪——最终确认是早期批次某颗 PHY 芯片热老化导致 Ch1 端口协商降速后会话挂死，复位模块恢复。这卡不像电源模块容易烧，但它是 AC 800M 跟第三方系统唯一的 Modbus TCP 桥梁——它挂了，第三方数据全丢，电气专业看不出 DCS 有任何报警（只报”通信超时”）。这种隐性单点故障最容易被忽视。
严格来说 初代（3BSE043661R1）AB B 近年推 CI867A（3BSE092689R1）作后续版本，旧版新货渐少转为 NOS 或认证翻新流通。CI867A 与旧版在 TP867 底板上物理兼容（带 Keying 锁防插错），固件需 CBF 项目库更新——若贵司项目还绑老版 CBF 且不打算升库，只买旧版 别贸然换 A 版以免组态报错变成呆滞。按 ABC 分 B 类关键慢动件，建议随系统 Last-time-buy 锁定未来 5-8 年用量。
应用场景与库存策略
化工/电力 DCS 里 通常负责把第三方设备（燃气轮机 Mark VIe 上位机、智能电表、空压机 PLC、污水处理 SCADA）的数据读进 AC 800M——一旦通信模块故障，这些非关键（但影响能效核算或联锁判断）的数据立刻中断，运行侧往往先怀疑对方设备”掉线”，排查耗时。而原厂交期或停产物色让紧急调货极难。
- 火电/化工 DCS 第三方数据采集（智能电表/烟气分析仪/压缩机PLC）—AC 800M + 做 Modbus TCP Master 读取 → 非它不可因 CEX-Bus 专有接口，普通网卡或 CI871(EtherNet/IP) 不替代 Modbus TCP 功能 → 。
- 冗余控制站配置—若已配双 冗余 → 备件可跨站共用，但需确认现场有同版本模块（早期 vs CI867A 固件不混用）→ 建议库存注明版本标签。
- 改扩建新增第三方通信节点—新项目尽量指定 CI867A（3BSE092689R1）并在 CBF 升到支持版本，旧装置延寿才买初代 NOS。
- 防呆： 必须配 TP867 底板（与 CI853/CI854 等用的 TP 底板不通用），买裸模块不带底板现场装不上——这是典型呆滞成因，下单核对该套件含 。
真实案例：南方某造纸厂 800xA 系统用 连八台变频器和一套 MES 上位机。第三年夏天高温季，上午 10 点 MES 数据突然全断，变频器给定却还正常（因为 只管上行 Modbus TCP 读 MES，变频器走 Profibus DP 是另一张卡）。维护先查交换机、查防火墙，折腾一小时无果。我让他打开控制柜—— RUN 绿灯但 Tx/Rx 不闪，轻按模块弹出再热插回（先确认非冗余主用那块），通信恢复。事后盘点发现库房只有一块多余 CI853（Profibus）， 零库存。按我建议追补两块初代 + NOS 密封存放，并标注”仅用于 XX 装置 AC 800M 替换，勿与 CI867A 混用”。后来老供应商告知初代已停产物色，幸亏提前锁了两块。
