描述
产品详情
· 型号：136711-01
· 品牌：Bently Nevada
· 系列：3500系列 / 3500/60温度监测器配套
规格参数
- 产品类型：后部I/O接口模块（Rear I/O Module），与3500/60温度监测器配对使用
- 输入通道数：6通道
- 支持传感器类型：RTD（Pt100，2/3/4线制）和热电偶（J、K、T、E、N、R、S、B型）
- 输入阻抗：每通道10 MΩ
- 功耗：约7瓦
- 工作温度：-30°C至+65°C
- 存储温度：-40°C至+85°C
- 湿度范围：5%至95%（非冷凝）
- 防护等级：IP67
- 重量：约0.92 kg（也有来源标注为0.3kg，建议以实物标签为准）
- 特性：内部本安屏障，适用于危险区域
产品介绍

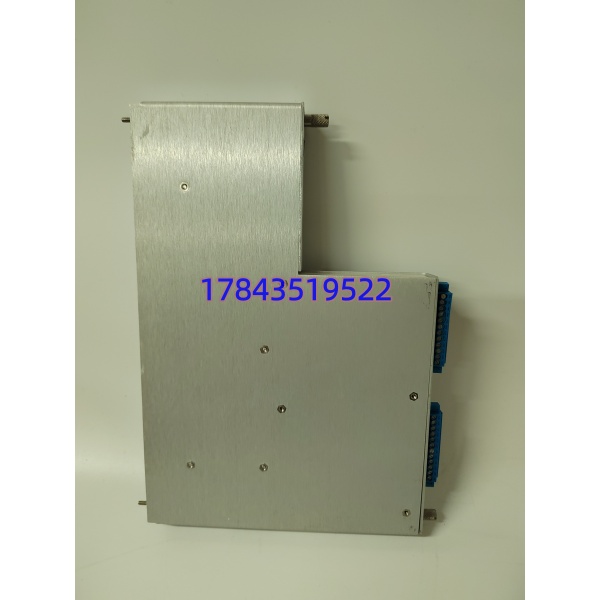

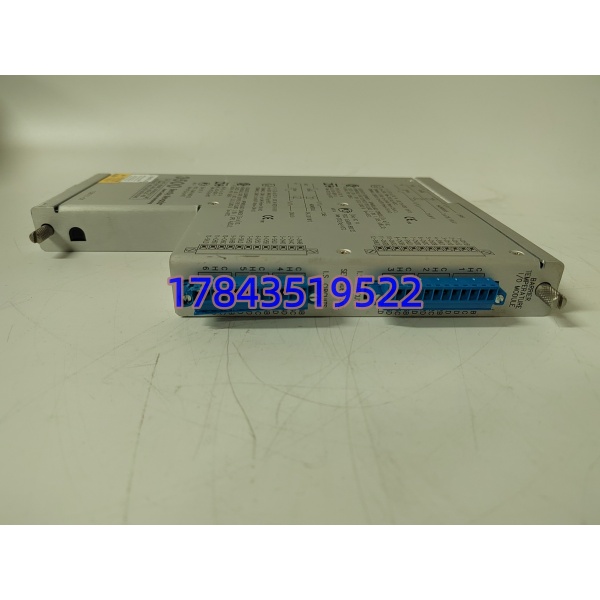

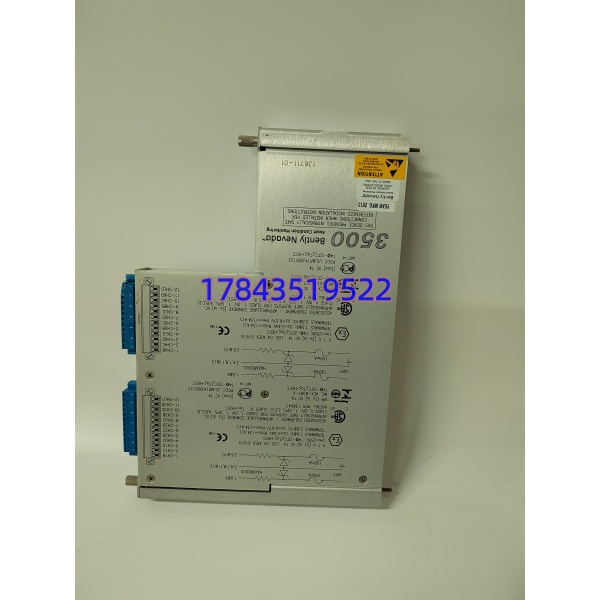

136711-01是Bently Nevada 3500/60温度监测器配套的后部I/O模块，说白了就是一块接线板。它安装在3500机架的后部，负责把现场来的RTD或热电偶温度传感器的接线统一汇总到这个模块上，再通过机架背板把信号传给前面的3500/60主监测器做处理。
坦白讲，这玩意儿本身不干信号调理和报警判断的活，它就是负责把信号物理连接进来。温度信号精度好不好，最终看的是前面的3500/60监测器，但信号线接得对不对、有没有冷端补偿，全看这块I/O模块。有一点要注意，它自带内部本安屏障，这对油气、化工场景很友好——省了外配安全栅的钱和空间。但它和3500/60监测器是配套的，单独买了块I/O模块回来插上，发现前面没有对应的温度监测器，那就是白搭。
应用场景与行业案例
痛点切入：
机组轴承温度突然飘了，DCS上跳变几十度，电气师跑过去一看，柜子后面接线松动或者进水了——排查半天，最后发现是I/O模块的接线端子氧化。温度信号不像振动，报警了不一定跳机，但这种“狼来了”式的误报多了，操作员干脆不当回事，真到轴承高温时反而延误了。
典型场景：
- 压缩机站——轴承金属温度监测： 离心式压缩机的径向和推力轴承温度，通常每个轴承埋两个Pt100双支探头。136711-01提供6个通道，一块模块刚好覆盖一套机组的关键温度测点。
- 发电厂——汽轮机轴承和回油温度： 汽轮机的支持轴承和推力瓦温度、回油温度，都靠3500/60通道采集。I/O模块支持热电偶和RTD混接，一台机组可能同时用两种传感器，一个模块全搞定。
- 电机——定子绕组RTD监测： 大型电机定子槽内埋的Pt100 RTD，通过136711-01接入3500系统。电机运行中定子温度异常往往是绝缘老化的前兆，这玩意儿能提前预警。
- 齿轮箱——油温监测： 增速箱润滑油出口温度，既能反映齿轮啮合状态，也能判断润滑系统是否正常。热电偶响应快，适合测油温变化。
真实案例：
有个燃气轮机增压站，某天操作员发现#2轴承温度从78℃瞬间跳到110℃，差一点触发跳机值。电气师到现场查了一遍，怀疑是I/O模块接线端子松动或氧化导致接触电阻变大。拆开后部面板，发现那个通道的接线螺丝确实有点松，重新拧紧后温度恢复了正常。
站上的维护主管后来跟我讲：“温度信号比振动信号更容易被忽视，接线没拧紧、端子氧化，温度就飘。这种后部I/O模块看着不起眼，但每年大修的时候最好安排人把所有接线端子重新紧固一遍，别等到跳机了再查。备一块库存也不贵，关键时刻拆机时间能省两个小时。”
常见问题解答 (FAQ)
Q1：136711-01到底是做什么用的？是一个独立的模块吗？
A：它不是独立工作的监测器，而是3500/60温度监测器的后部I/O接线模块。它安装在3500机架的后部，负责把现场温度传感器的线接进来，再通过背板把信号传给前面板上的3500/60主监测器。说白了就是一块“接线汇总板”，没有前面的3500/60，它就是个空壳。
Q2：这个模块能接几种温度传感器？能不能同时接RTD和热电偶？
A：支持的传感器类型取决于前面配的3500/60监测器的配置。理论上它既支持Pt100 RTD（2/3/4线制），也支持J、K、T、E、N、R、S、B型热电偶。同一个模块上可以混接不同类型——比如1、2通道接RTD测轴承温度，3、4通道接热电偶测排气温度——但前提是3500/60监测器的配置要对应好，买之前最好确认原模块的标签或配置记录。
Q3：它有内部本安屏障是什么意思？有什么用？
A：内部本安屏障指的是模块内部集成了限能电路，能把进到危险区域（如防爆区）的能量限制在安全值以内。这意味着在油气、化工等防爆场景，你不需要额外在柜外配安全栅，直接用这个模块接传感器就行。省了一个外配安全栅的钱和空间，但要确认传感器电缆的电容和电感参数是否匹配本安要求。
Q4：这个模块支持热插拔吗？换的时候会不会影响其他通道？
A：作为3500系统的后部I/O模块，它支持在机架带电状态下插拔，但前提是机架电源是冗余配置的。换的时候，只有接到这块模块上的温度通道会暂时中断，其他模块不受影响。但有一点要注意——换完之后，如果有接线重新拆装，务必用万用表确认每根线的通道号有没有插错，别把1通道的线插到2通道上去了。
