描述
产品详情

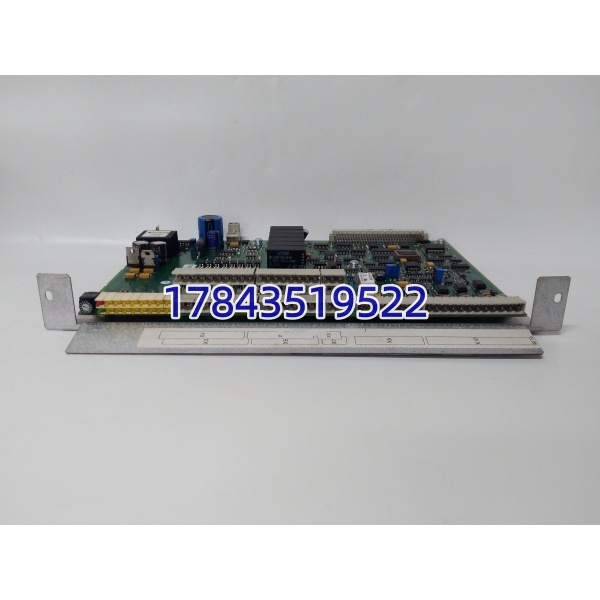

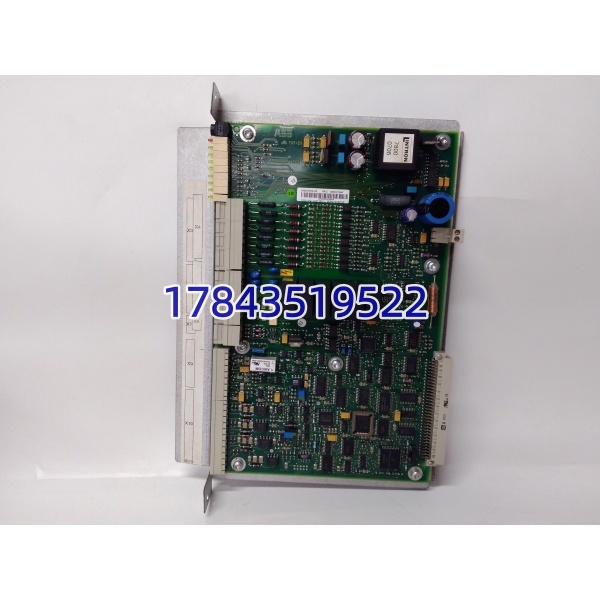

· 型号：YPQ110A（3ASD573001A5）
· 品牌：ABB
· 系列：Advant Controller 410 / AC450 / MP450 系统中央处理机架（CPI / CPII 机架）电源与处理器接口板（Power & Processor Interface，PPI）
规格参数
- 产品名称：YPQ110A Power Supply & Processor Interface Board for Advant Controller 410/450
- 所属系统：ABB Advant Controller 410 (AC410)、Advant Controller 450 (AC450 / SAC450)、部分 MasterPiece 450 中央机架
- 功能：① 为机架内 CPU 板(PM510/PM511/PM573 等)、通讯板、I/O 接口板提供稳压电源(+5V/+24V/+/-12V)；② 提供 CPU↔系统总线接口及后备电池回路保持 NV-RAM
- 输入电压：依完整机架供电配置 — 通常交流版接受 85~264V AC（47~63Hz）或直流版 20~30V DC（具体看 CPI 机架主 PS 模块，YPQ110A 配合 PS130x 或 PS131x 使用）
- 额定输出：+5V DC @ 若干 A（依配套 PS 模块，典型 6~15A 总机架预算），+24V DC 逻辑辅助，±12V DC（通讯/串口）
- 后备电池：连接 3.6V 锂电池（通常 1/2AA 或 AA 锂电装于机架电池盒），经 YPQ110A 维持 CPU 板 SRAM/RTC 不掉电
- 状态指示：PWR（绿）、RUN（绿/闪）、ERR/FAULT（红/黄）LED（部分版本合并至 CPU 板指示，YPQ110A 带基础 Power OK LED）
- 连接器：背板欧式针座与 CPU 板对接；前端或侧部电池插头、外部 DC Link（依版本）
- 保护：输入慢熔熔丝、输出过流/短路保护、热关断
- 隔离：输入-输出 1500V AC（典型），输出间基本不隔离
- 工作温度：0℃ ～ +60℃（存储 -40～+85℃），部分带三防涂层 -20～+70℃
- 安装：插入 Advant Controller 中央机架（CPI/CPII）指定最左侧/专用槽位，与 PM51x 系列 CPU 板配对使用
- 尺寸（板本体）：约 233 × 160 mm（标准 Eurocard 双高或单高依版本）
- 认证：CE、cULus、符合 EN 61131-2
- 备注：YPQ110A 与早期 YPQ109/YPV110 等有细微差异，换件优先同完整件号 3ASD573001A5 或确认 Advant 手册兼容列表；常见故障点是输入滤波电容鼓包或电池漏液腐蚀电池座
产品介绍
是 ABB Advant Controller 410/450 中央机架里的”电源+CPU接口板”——它不给现场 I/O 供电，专给 CPU 板、通讯处理器(CP)、本地 I/O 接口板提供稳压，并把后备电池接入 CPU 的 NV-RAM 保持回路。简单说：CPU 板插它上面，它插在 CPI 机架背板，外部交流电或直流先经机架主开关电源(PS13xx)再分配进 调理。
现场两个高频坑：① ，导致 NV-RAM 丢失（控制器报 “Battery Low/ RAM Corrupt” 需重装应用）；② 老板电解电容(3300μF 等)干涸致 +5V 跌落引起 CPU 随机 Watchdog Reset。二手件必须查电容和电池座。采购确认带完整件号 3ASD573001A5，不同后缀(如 YPQ110 无 A)早期版通常兼容但建议同型替换减少诊断告警。
应用场景与行业案例
Advant AC450 最怕中央机架失电后程序丢失——通常是 上后备电池回路断或电池死导致 SRAM 清空。我遇过电厂辅机 DCS 年检发现 Battery Low，拆出 电池座有白色结晶（漏液腐蚀），清理重焊换新座+电池后恢复。顺带说一句：AC450 每年点检电池电压是必须的。
- 火电/化工老 DCS：Advant Controller 450 (SAC450) 中央处理站 CPI 机架电源接口，支撑 PM511 CPU + CI520/CI854 等通讯模块
- 造纸/浆粕：AC410 主控机架，驱动多区段传动协调与 QCS 接口
- 冶金/有色：老 MP450 系统中央站，采集模拟调节与顺控
- 水电/水处理：早期 ABB DCS 主控单元维护备件
真实案例：华东某 135MW 自备电厂 #1 机给粉控制 Advant AC450 站，春检发现 CI520 COM LED 闪 Err 且 PG 工具连不上，查 CPI 机架 PWR 绿灯亮但 CPU PM511 不 RUN——量 +5V 背板电压仅 4.78V（带载跌）。拆 见主滤波电容顶部微鼓，旧板放置年限长 ESR 变大。库房有二手测试良品 （同 3ASD573001A5），停机断市电→拆旧→装新→恢复接线→上电自检 PM511 RUN 常亮→PG 工具在线确认应用完整（电池保持良好未丢）→全过程 18 分钟。老师傅说：”Advant 老机架电容是定时炸弹， 和 CPU 板最好五年一轮换或至少量背板电压。”
