描述
产品详情

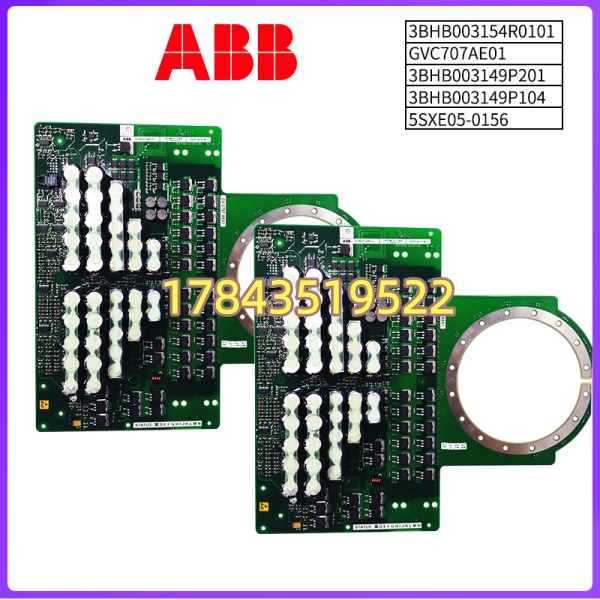

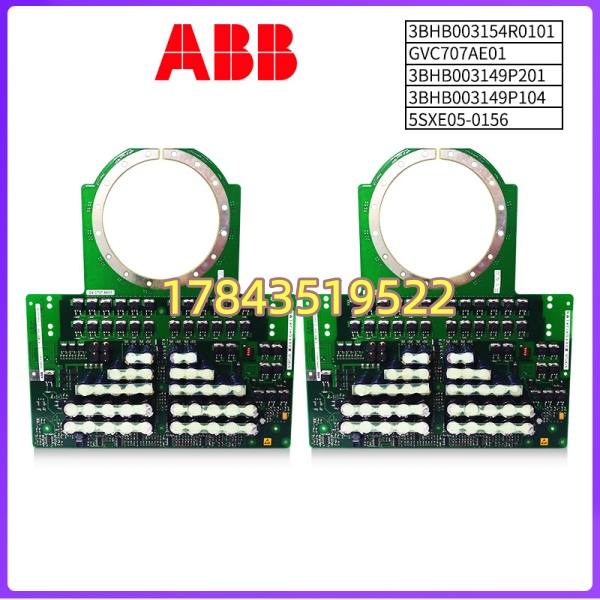

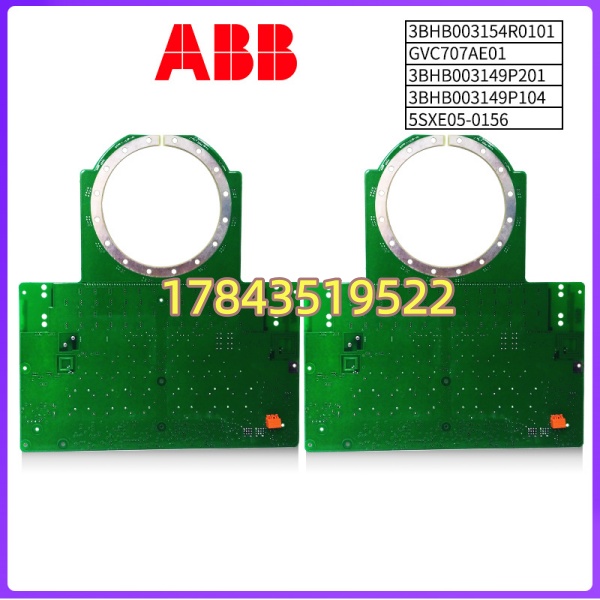

· 型号：3BHB003154R0101（含 GVC707AE01 处理器，配套 3BHB003149P201、3BHB003149P104 子板，组件号 5SXE05-0156）
· 品牌：ABB
· 系列：ACS6000 / ACS5000 / MEGADRIVE-LCI / PCS6000 驱动控制核心（RDCU）
规格参数
- 产品目录/组件号：3BHB003154R0101，完整组件常标注 5SXE05-0156
- 核心处理器/ASIC：GVC707AE01（ABB 专用 RDCU 控制 IC/核心子板）
- 配套子板：3BHB003149P201（存储/扩展板 A）+ 3BHB003149P104（存储/扩展板 B）——随具体版本可能单侧或双侧装配
- 功能定位：RDCU——矢量/VF 控制算法执行、PWM 生成、光纤脉冲分配至 IGCT 门极驱动单元(GDIU)，回读 desat/UVLO 状态
- 通信接口：上行与 AMPL/CMU 经光纤或背板总线；下行经 POF 光纤至 IGCT Gate Drive Unit
- 逻辑供电：通常为 24 V DC（由柜内控制电源或背板提供，具体依功率单元版本）
- 存储器：板载 Flash + SRAM，P201/P104 子板扩展程序及参数存储（掉电保持需电池/NVRAM 或参数存 Flash）
- 指示灯：PWR、RUN、FAULT、Fiber Link Activity LED（依版本）
- 涂层：工业级三防漆 Conformal Coating（防粉尘/凝露）
- 工作温度：0～+60℃（柜内安装），存储 -40～+85℃
- 安装方式：功率单元控制架/抽屉内导轨或螺柱固定，接多路光纤及扁平缆至驱动接口板
- 认证：CE，需核对具体系列符合 IEC 61010/ UL
产品介绍
这是 ABB 兆瓦级中压传动（ACS6000 系列最常见）里的”大脑”——RDCU 驱动控制总成。3BHB003154R0101 本体跑电机控制算法和 PWM 时序，GVC707AE01 是其运算核心，3BHB003149P201/P104 做存储扩展并参与门极驱动接口管理，最终通过塑料光纤把触发脉冲送给 IGCT 门极驱动板（如 3BHB003154R0101 有时也指 GDIU，此组合明确是 RDCU 总成）。坦白讲，这组件 ABB 已逐步 EOL，市面上基本是 NOS 或拆机测试良品。换件时必须核对原柜功率单元版本号（PU Type）及固件 CRC，不同版本参数结构不通用，乱刷容易报”Parameter Mismatch”或直接触发相位直通炸管。
应用场景与行业案例
痛点：钢厂热连轧主传 ACS6000 突然报”RDCU Communication Lost”或”External Fault — GVC”，复位无效，现场无完整参数备份。这种柜子一停就是整条线瘫痪，换全新驱动包交期 3~6 个月起，只能找同版本测试良品救急。
典型场景：
- 冶金轧机主传动（热/冷连轧）—— ACS6000 整流+逆变 RDCU 冗余配置，单块故障切备用
- 矿山球磨/半自磨机 —— MEGADRIVE-LCI 启动装置控制核心，高温多尘环境需三防涂层版本
- 石化大型压缩机组 —— ACS5000 驱动，RDCU 控制同步电机励磁与 IGCT 触发
- 风电/柔性直流 STATCOM —— PCS6000/SFC 变流控制核心
- 老系统备件储备 —— 原厂 EOL 后用同 Rev 二手件做冷备，避免整柜升级
真实案例：北方某 1580 热连轧，F4 机架 ACS6000 逆变柜报”GVC Timeout”，RST 清不掉。开柜看 3BHB003154R0101 上 RUN 灯灭，P201 子板局部电容鼓包。库房有一块同 PU Rev、同固件版本拆机件（带 GVC707AE01+P201/P104），断电拔出旧板、插新板、恢复光纤——上电自检 PASS，参数从 NVRAM 自动装载（幸亏没丢），轧机恢复。事后我建议把四机架 RDCU 全列入年度轮换校验清单。
常见问题解答 (FAQ)
Q1：RDCU（3BHB003154R0101 总成）支持热插拔吗？能带电换？
绝对不行。这是驱动控制核心，拔掉=该功率单元立即失去 PWM 输出，柜子跳闸。正确流程：整机分闸→切断控制电源→拆光纤标记位置（建议拍照）→更换→核对 DIP/版本→恢复光纤→上电自诊断→试运转。光纤千万别插反或沾灰，我见过因一根 POF 端面脏导致随机 External Fault，查了一下午。
Q2：新旧板子固件/参数不兼容怎么办？
ABB RDCU 参数存在板载 NVRAM 或需从 CMU/AMPL 下载。换不同 Rev 板子可能提示 Parameter Set Mismatch——这时需从最新参数备份（.par或 .cfg）重新下载，或确认旧板 NVRAM 内容可读。买备件时尽量找同 PU Type + 同固件版本号（FW Rev 印在标签），少踩坑。
Q3：3BHB003149P201 和 P104 子板必须要一起换吗？
通常随 3BHB003154R0101 主板成套提供。若只是子板失效（罕见但电容老化会），可单独更换对应子板，但需注意子板上的 EEPROM/Flash 可能含参数片段——最好整体作为总成更换并重新装载参数。
Q4：如何鉴别二手/拆机件好坏？
① 外观无烧灼、电解电容不鼓包漏液；② GVC707AE01 芯片丝印清晰、无打磨；③ 上电（柜外需用 ABB 专用测试台或装回原柜）PWR 亮、RUN 常亮无 FAULT；④ 光纤口发光正常（用红光笔或示波看 POF 输出）；⑤ 子板 P201/P104 金手指无氧化。
Q5：这组件停产了，新项目还有替代吗？
ABB 新代中压传动（ACS6000C 后期或 ACS5000 新批次）部分用更新 RDCU 架构，不直接向下兼容。老柜子建议囤同版本 NOS/测试良品做冷备。真要换代需评估整柜升级方案（含 CMU、光纤拓扑、IGCT 驱动版本），费用和时间都不是单纯换板能比——老实讲大多数厂选择备件战略。
