描述
产品详情

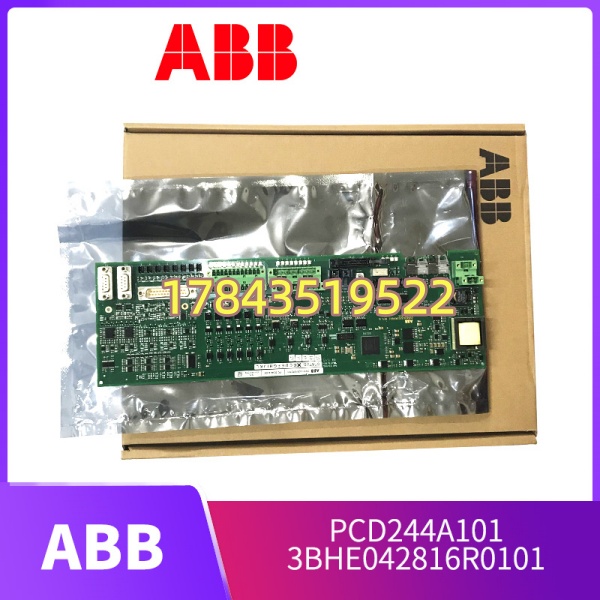

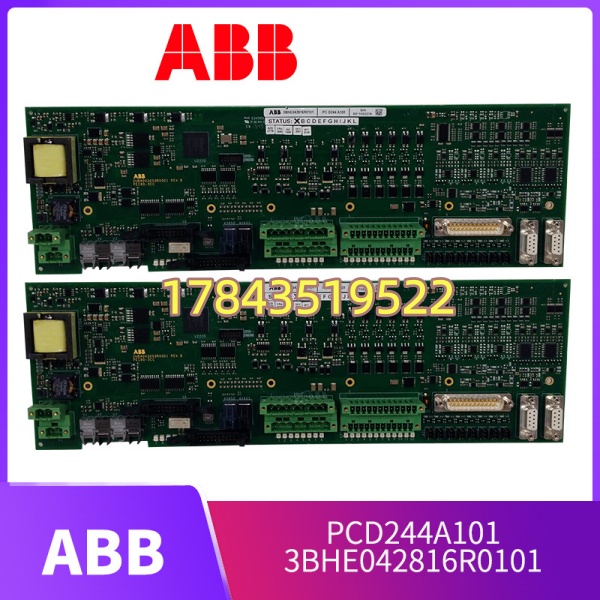

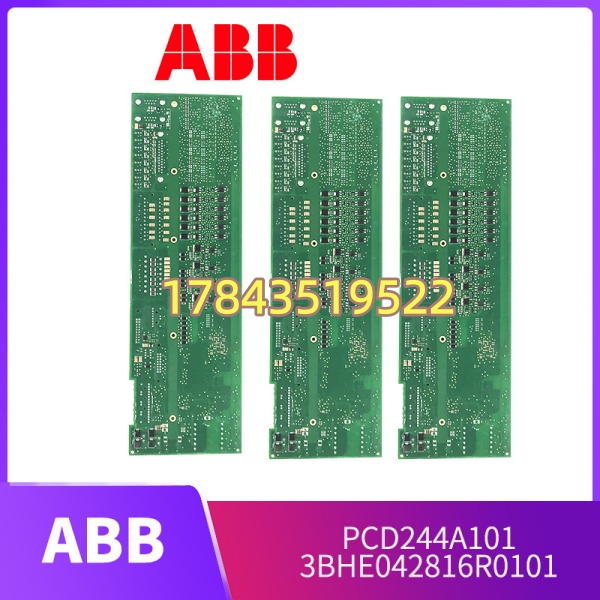

· 型号：PCD244A101（订货号 3BHE042816R0101）
· 品牌：ABB
· 系列：Advant Controller 450 / Symphony Harmony PCD Series
规格参数
- 产品全称：Advant Controller 450 Process Control Unit（PCD244A101）
- 订货号：3BHE042816R0101
- CPU：Motorola MC68040 32位 RISC 工业处理器
- 工作内存（RAM）：4 MB（需后备电池保持保持性数据）
- 非易失存储：EPROM/Flash 存固件，应用程序存 RAM（靠电池或上装备份）
- 控制周期：可组态，典型 100ms～1000ms 连续控制；快速任务可配更短
- 通讯接口：背板 MasterBus 300（与 Advant I/O 站、操作员站通讯）；可扩展 Profibus DP / Modbus 通过附加通讯模块
- I/O 支持能力：通过 S800 I/O + CI854 或 Advant I/O 扩展单元连接，单 CPU 支持多站（具体上限需核对 PG2 组态手册）
- 冗余支持：可与第二块 PCD244A 组成 1:1 冗余对，通过冗余链路同步，主备切换 <100ms 无扰动
- 后备电池：需配 ABB 专用锂电池（通常为 3BDS008520 系列或机柜集中电池单元），RAM 掉电保持用
- 供电方式：由 Advant Station 机架背板 +5VDC 供给，典型功耗需核对手册（约 15～25W）
- 状态指示：RUN / STOP / ERROR / COM 等 LED，部分版本带 7 段码显示故障代码
- 编程组态软件：ABB Advant Engineering Workplace / Control Builder for AC450（PG2）
- 工作环境：0～+60℃ / 5%～95% RH 无凝露
- 安装位置：Advant Station 系列控制机架 Slot 指定位置（通常紧邻电源/通讯模块），不可随意换位
- 认证：CE、符合 IEC 61131-3过程控制应用标准
产品介绍
PCD244A101 是 ABB Advant Controller 450（AC450）系统的核心 CPU 模块——当年大型火电厂、炼油厂的 DCS 主控柜里基本都跑这货。它插在 Advant Station 机架上，通过 MasterBus 300 与 Advant I/O 站或 S800 I/O（经 CI854）交换数据，执行你在 PG2 里组态的连续控制（PID、比值、前馈）和顺序逻辑。支持双 CPU 冗余无扰切换，这是电厂要求不中断控制的关键特性。
坦白讲，AC450 平台已停产多年，现在流通的全是库存新（NOS）或拆机测良件。它的存在意义就是原系统 CPU 板老化/损坏后的原位替换续命。有一点要注意：PCD244A 分 A101/A102 等硬件版本，互换通常可行但需核对固件版本与你的 PG2 软件兼容——我现场遇到过 V4.x 程序下老 A 版 CPU 报不一致，升 A101 才解决。另外它跟 Symphony Plus SD 系列 CPU 不通用，别买错。
应用场景与行业案例
痛点切入
电厂单元机组 DCS 一台 AC450 主控柜 PCD244A101 莫名反复看门狗复位，RUN 灯闪烁后转 ERR 常亮，冗余备机已接管但原主 CPU 挂死意味着失去冗余——再坏一台就非计划停机。原系统不可能整体升级，只求找块测良件原位替换恢复双重化。
典型场景
- 300MW/600MW 火电厂单元机组 —— AC450 做锅炉/汽机主控，PCD244A101 成对冗余，原程序不动只换硬件续命
- 炼化催化裂化装置 —— 连续过程 PID + 顺控批处理，Advant OCS 架构下唯一可原位替的 CPU
- 造纸碱回收工段 —— MasterBus 300 连 Advant I/O 站采集蒸煮温度压力，老系统不舍得改网络拓扑
- 大型水处理/污水处理 —— 与 Plant IT 层通过 Advant Gateway 对接，保留原 SCADA 组态
- 化工厂聚合装置 —— 长周期顺控（SFC），RAM 靠电池保配方和累计值，换 CPU 需提前备份
真实案例
中部某 300MW 自备电厂 #1 机组，AC450 冗余对里 A 侧 PCD244A101 开机自检报”Checksum Error”不进 RUN，B 侧独自扛着。夜班带着拆机测良 A101 到现场——先确认 B 侧 RUN OK→关 A 侧机架电源（不影响 B 侧）→拔出故障件观察金手指无明显烧蚀→插入新件→上电→用 PG2 联机 Upload 原应用程序（或从工程师站 Download）→核对冗余参数→切 AUTO 观察双 RUN 绿灯。全程 22 分钟恢复冗余。值长说：”这柜子装的时候我还没毕业，能找到件顶上去比啥都强。”
常见问题
解答 (FAQ)
不支持带电插拔 CPU 模块。换 CPU 需停该机架电源（冗余配置下另一 CPU 继续运行不受影响，但失去冗余），插入新件后上电 Download 应用程序。切记换前在工程师站做完整的 Application + Database Backup（.APP + .DB 文件），最好也导出 PG2 项目。
Q2：程序和参数存在哪？换 CPU 后会丢吗？
应用程序和组态存于 CPU RAM（电池保持）+ 工程师站硬盘。CPU 本身不带永久程序存储（EPROM 只存引导/固件）。换新 CPU 后需从工程师站 Download 程序；若电池耗尽旧 CPU RAM 清空则只能从备份恢复。强烈建议每次改动后存盘留档，机柜大修期检测后备电池电压。
ABB 已宣布 生命周期结束，全新原厂基本无货。现实做法：① 淘原厂拆机测良/NOS（主流，核对条形码 3BHE042816R0101 及丝印日期），上电做 RAM 测试及冗余握手验证；② 若允许整体改造可迁移至 Symphony Plus SD+/AC 800M（需重写/转换程序、换 I/O 及通讯架构，成本高周期长）。单纯备件替换建议测良拆机件。
Q4：能和 PCD235/PCD244 其他版本混用吗？
通常 可在 系统内互换同代 A 系列，但不同硬件版本（早期 A 版 vs A101）需注意 PG2 软件最低版本要求及固件 Boot ROM 兼容。不建议混用不同 Stepping 的板子做冗余对——最好成对同版本。具体以你现场 PG2 报错提示为准。
Q5：怎么鉴别拆机件好坏/是否翻新？
看 ABB 原厂标签条形码清晰、序列号匹配；金手指无烧黑氧化；上电前目检电解电容（周边辅助板如有）无鼓包；插机架联 PG2 做 Online Connect 读 CPU Type/Version；下装一小段测试程序验证扫描周期正常、冗余链路可建。闻板子无焦糊味。
