描述
产品详情

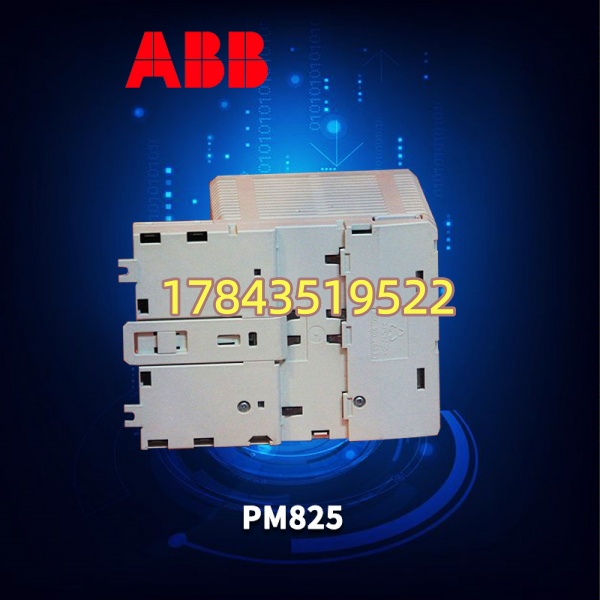

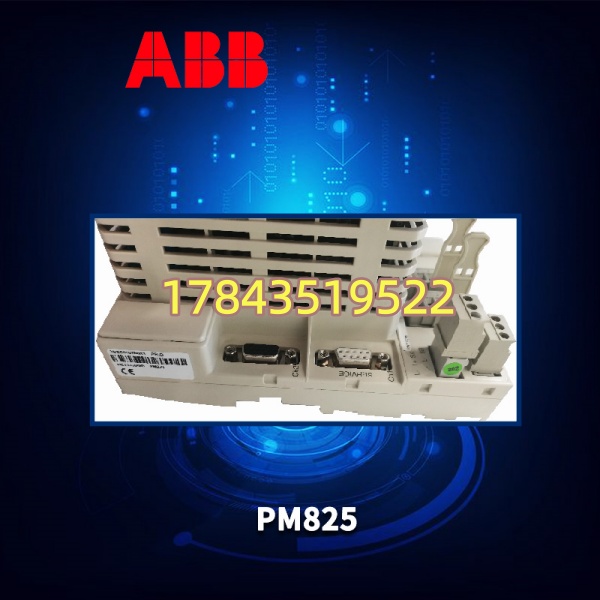

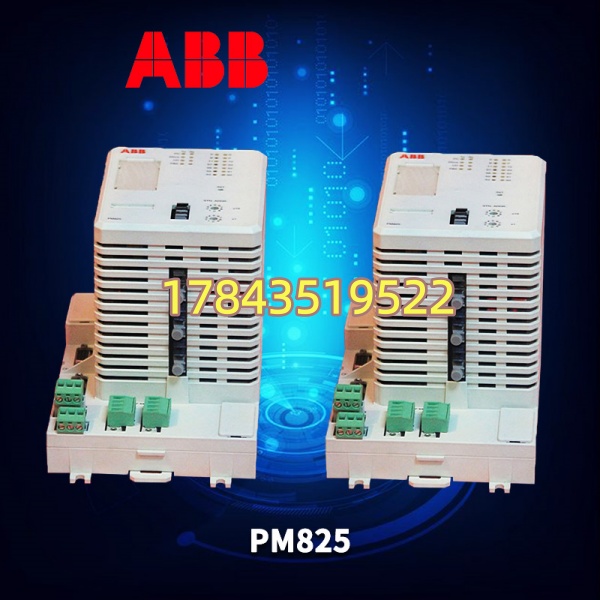

· 型号：PM825（3BSE010796R1）
· 品牌：ABB（Asea Brown Boveri）
· 系列：AC 800M 控制器系列 / System 800xA 过程自动化平台
规格参数
- 订货号：3BSE010796R1（PM825，AC 800M CPU Module）
- 处理器：32位 RISC PowerPC 架构，主频约 100～133 MHz（依固件版本）
- 用户内存：典型 8 MB 应用＋数据（部分资料标 4MB/16MB 依批次固件，以实物为准），需 BA820 锂电池保持 RAM
- 非易失存储：板载 Flash 用于程序存档，另有 CompactFlash 卡槽（部分底座配置）
- 背板电流／功耗：约 8 W 典型／12 W 最大，由 AC 800M 电源模块经底板供 5V/24V
- 通讯接口：2 × 10/100Base‑TX 以太网（CNET／控制网，支持冗余），1 × RS‑232 服务口（用于调试／上载）
- I/O 容量：单控制器最大支持本地＋远程 S800 I/O 约 4000～16000 点（依固件及网络拓扑）
- 冗余支持：支持 1:1 CPU 冗余配对（主备 PM825＋TB825 同步模块或冗余底板），切换 <100ms 无扰动
- 编程软件：ABB Control Builder M Professional（CBM），IEC 61131‑3（LD/FBD/ST/SFC/IL）
- 操作系统／扫描：专有实时 OS，典型布尔指令 ≤0.15 µs，循环周期最小 1ms（依任务配置）
- 安装方式：插入 AC 800M 标准底板（如 TU810/TU812 等）或冗余底座，DIN 35mm 导轨固定机箱
- 工作环境：0～+55℃ 运行，‑40～+70℃ 储存，5～95% RH 非凝露，IP20 模块本体
- 认证：CE、UL 61010‑1、CSA C22.2、ATEX Zone 2 / IECEx（依批次需核对）
- 配套附件：BA820 锂电池（3BSE008566R1 或等同），冗余需 TB825 同步模块或冗余底板 SD821/SD822
产品介绍
PM825 是 ABB AC 800M 平台的中阶 CPU 模块，作为 System 800xA DCS 的现场控制站核心，跑 IEC 61131‑3控制逻辑并通过背板与 S800 I/O、CI854（Profibus DP）、CI867（Modbus TCP）等通讯模块交互。它支持控制器冗余，适合炼油、化工、电厂等连续过程装置——系统一旦投运通常跑十几年不动。
坦白讲，这货现在基本是 MRO 用途。ABB 后续推的是 PM851A／PM856／PM861A／PM864A 等，PM825 已停产进入有限供货期。好消息是 PM825 程序（.acf 项目）在 Control Builder M 中可较平滑迁移到 PM85x 系列，只要固件版本匹配。现场替换时我一般建议带 BA820 电池一起换，老电池漏液腐蚀插座是 最常见的隐性杀手。
应用场景与行业案例
我在现场碰过最糟的——化工厂重整装置夜间冗余主 CPU 报”Memory Battery Low”后不久备机也跟着 Fault，拆开发现 BA820 电池漏液渗进 底板插座，RAM 丢数据。这种时候你来不及做项目迁移，只能找一块测好的 插回去、下装备份、同步冗余对。
- 炼油/石化常减压装置 — 连续过程控制站， 冗余对保 800xA 控制站 7×24h 不停机，原位替换不断应用。
- 火力/生物质电厂 DCS — 模拟量调节（PID 回路多）+ 顺序控制，S800 I/O 经 ModuleBus 挂 ，性能够用。
- 制药/精细化工 Batch — 批次配方执行， 配合 800xA Batch 做配方管理与审计追踪。
- 纸浆造纸/水处理 — 多回路 PID＋马达顺序启停，老装置原设计即 ，换同型号零改动恢复。
真实案例：
西南某化肥厂合成氨装置，周日中班冗余主 亮红灯 Fault，切换备机运行约 20 分钟后备机也 Fault——查日志是用户 RAM 校验错误，电池三年未换。库房有一块 A 级测试拆机 （同固件 v4.x），断电拔旧 CPU、插新、装 BA820 新电池、Control Builder M 联机 Download Application（约 3 分钟），主备同步 OK。没敢等订 PM861A 再改项目版本——老厂下次大修才考虑迁移，眼下先保产。
常见问题解答 (FAQ)
非冗余系统中不支持热插拔——拔掉 CPU 会丢失控制。冗余配置中可热插拔备用 CPU（先确认主备状态，拔故障备机换新品后自动同步程序），但主机仍建议计划停机更换。操作时戴防静电腕带，先拔电池端再拔模块。
ABB 推荐 PM851A（同 8MB 档）或 PM864A（更大内存）。不需重做逻辑——用 Control Builder M 打开原项目，”Change Controller Type” 选新 CPU，重新编译下载即可。有一点要注意：新 CPU 固件版本需 ≥ 项目中指定的最低固件版本，首次下载建议 Clear All 再 Load。
正常情况程序存于 CPU Flash，断电靠电池保持 RAM 变量。强烈建议：①Control Builder M 做 Online Upload 存 .acf 项目文件；②导出 Project Archive。换新 如无程序需用备份文件 Download。配 CompactFlash（底板支持时）可设 Auto‑Load 防丢。
Q4：BA820 电池多久换？漏液怎么办？
标称寿命 5 年，建议每 3～4 年预防性更换。发现漏液立即停用——腐蚀插座可能导致 底板报废。轻微腐蚀可用无水乙醇清理，严重则换底板（TU810 等）。换电池时最好在线操作或提前确备程序下载文件。
与 PM851/PM856 共用 AC 800M 标准底板（TU810/TU812/TU814 等）及冗余底板，物理兼容。但不能把 和 PM851 做成异型冗余对——冗余必须同型号同固件版本。混插做非冗余替换完全没问题。
