描述
产品详情
· 型号：3BHE024855R0101（市场常标为 UFC921A101，部分资料简写作 UFC921A10）
· 品牌：ABB
· 系列：UNITROL 5000/6000 励磁调节系统 或 ABB AC800PEC / ACS6000 大功率传动控制柜
规格参数
- 完整物料号：3BHE024855R0101
- 常用标识：UFC921A101（UFC921A10 为同系简写，采购以 3BHE024855R0101 核对）
- 产品类别：励磁系统控制/电源接口板（Power Interface & Control Board for UNITROL / AC800PEC）
- 适用系统：ABB UNITROL 5000/6000 AVR、AC800PEC 励磁控制器、ACS6000 大功率传动控制柜
- 供电方式：由励磁控制柜背板供 ±5V DC、±15V DC；部分版本可接受外部 DC 110V/220V 控制电源输入经板载 DC/DC 隔离输出多路 24V（依具体硬件版本）
- 数字量输入：典型 16 路 DI（24V DC，干/湿接点，含急停、灭磁开关、远方/就地命令等）
- 数字量输出：典型 8 路 DO（继电器或 OC 输出，电源故障告警、跳闸允许、运行状态）
- 模拟量输入：典型 8 路 AI（0–10V / 4–20mA，PT/CT 二次侧电压电流采样调理，需核对版本）
- 模拟量输出：典型 4 路 AO（0–10V / 4–20mA，给定值/状态上传 DCS）
- 通讯接口：光纤 RX/TX（连脉冲放大板 UFD/GVC 系列）、RS-232/RS-485 调试口、背板总线至 PPC907BE 主控
- 隔离耐压：输入-输出-背板间 ≥2500V AC（典型 5kV AC 光耦/变压器隔离，依版本）
- 板面处理：conformal coating（三防漆涂层），耐潮湿/盐雾/粉尘
- 安装方式：控制柜 Eurocard 插槽，导向轨推入锁紧螺钉固定，前后面板 LED 指示（RUN/ERR/COM）
- 工作环境：0～+60℃（励磁宽温版可达 -25～+70℃，需核对铭牌），5–95% RH 非凝露
- 认证：CE / IEC 61000 EMC（励磁系统专用抗扰度等级），UL 视批次
- 尺寸/重量：约 265×195×40 mm / ≈0.8–1.0 kg（参考值）
产品介绍

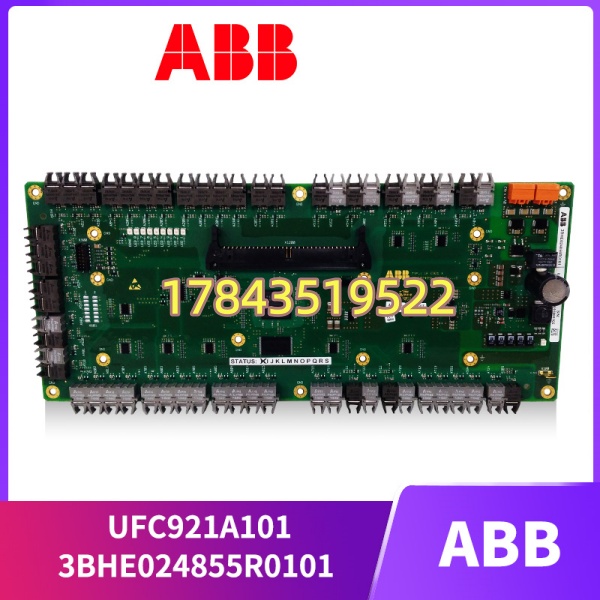

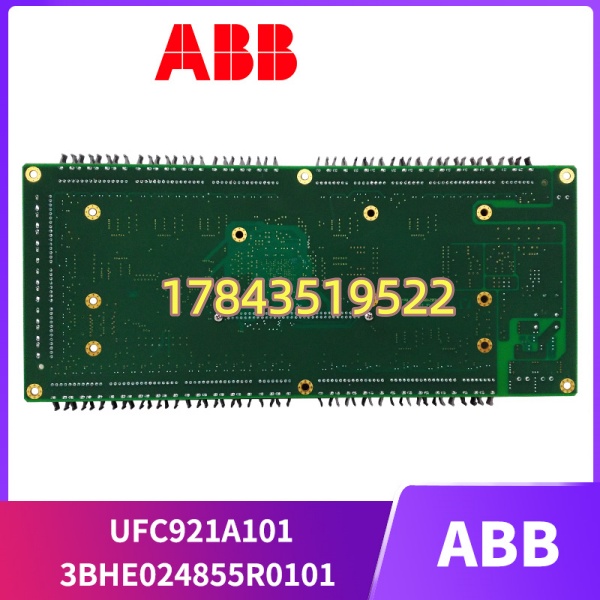

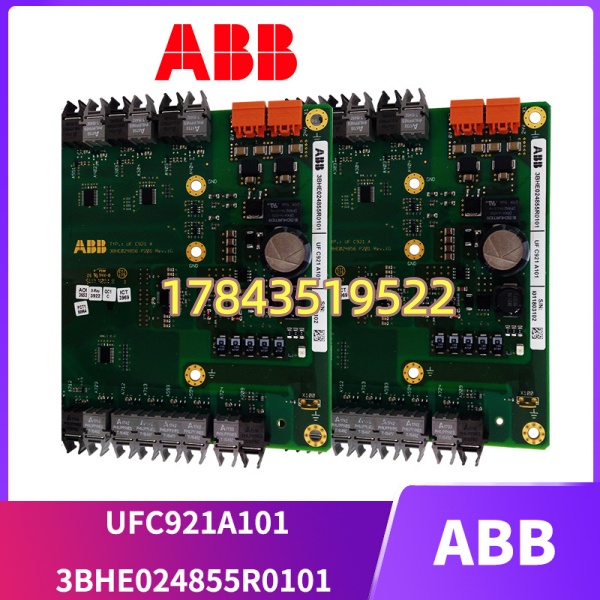

这是 ABB UNITROL 5000/6000 发电机励磁调节柜或 AC800PEC 大功率传动柜里的控制/电源接口板，一头插在控制子架背板上跟 PPC907BE 主控通讯，另一头通过光纤连脉冲放大板（UFD203A101/GVC736CE101）、通过端子接现场 DI/DO 和模拟采样板（UAD142A01）。主要功能是把外部 110V/220V DC 控制电源做隔离稳压给柜内各板卡供电，同时做信号调理和状态上传。
坦白讲，这块板子原厂早已不在标准目录流通，基本靠 MRO 渠道淘拆机件。它不像 PLC 模块能随便拿新品替——励磁系统对板卡版本号极其敏感，必须核对 3BHE024855R0101 完整物料号及后缀字母，不同后缀 I/O 定义或固件可能有差异。换件时建议带静电手环，光纤头用无尘纸擦干净再插，我遇到过因光纤端面脏污导致励磁脉冲丢失的误报。
应用场景与行业案例
发电机励磁柜年检做完送电，面板报”UFC921 Communication Loss”，查光纤完好、PPC907BE 正常，拔下接口板测量背板供电 OK 但无 RUN 灯——大概率是板上光耦或电源变换芯片挂了。停机等原厂备件要两周，你手头有块测过的 UFC921A101 插回去恢复。
典型场景：
- 火电厂/水电厂 UNITROL 6000 励磁系统：AVR 控制柜接口板，负责 DI（灭磁开关位置、增磁/减磁令）和 DO（报警接点送 DCS），非它不可因版本绑定。
- 冶金/矿山大功率同步机励磁：AC800PEC + UFC921A101 做控制接口，现场强电磁需 conformal coating 版本。
- 化工厂自备电厂老 UNITROL 5000：整柜升级预算没批，只换坏板维持运行到下一轮大修。
- ACS6000 中压传动控制柜：部分版本作 INT-2 接口板连接外部 PLC/DCS，处理启停命令和状态反馈。
真实案例：
西南某 2×150MW 自备电厂，秋检后励磁柜报”Interface Board Fault”，RUN 灯不亮。PPC907BE 主控正常，量背板 ±5V 有电，判定 UFC921A101 板载电源 IC 炸了（目测有一颗电容微鼓）。库房无原厂件，从合作 MRO 商调一台拆机测试品（附带测试截图），航空件次日达。断电拔旧板、静电手环操作、插新板锁紧、清光纤端面插入——上电 RUN 绿灯常亮，CMT 软件读板卡信息正常，励磁手动/自动切换 OK。电气专工说：”这板子再顶三年，等全厂励磁系统整体换代。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
不支持热插拔。励磁控制柜必须断 DC 110V/220V 控制电源和背板供电后再拔插，带电操作可能击穿背板连接器或造成励磁误脉冲输出触发跳闸。拔插前执行 LOTO（挂牌上锁）。
Q2：UFC921A10、UFC921A101、3BHE024855R0101 是同一个东西吗？能混用吗？
3BHE024855R0101 是 ABB 内部物料编码， 是硬件型号标注，UFC921A10 是渠道简写。替换必须以完整物料号 3BHE024855R0101 及后缀（如 R0101）完全一致为准。不同后缀可能 I/O 定义或固件版本不同，混用会导致 CMT 报 Hardware Mismatch 或 DI/DO 映射异常——这点非常关键。
Q3：换板后需要重新下载参数或标定吗？
通常不需要重下励磁参数（存于 PPC907BE 主控的非易失存储器），但需用 CMT（Configuration and Maintenance Tool）确认新板被识别、固件版本兼容。少数情况需重新校验模拟量零点（尤其如果 AI 采样通道做过板级偏置校准），建议上电后做一次通道监视比对。
Q4：市面有全新原厂件吗？怎么鉴别拆机件好坏？
基本无全新原厂密封件。采购时注意：PCB 三防漆均匀无发黄脱落、电解电容无鼓包漏液、背板金手指无氧化发黑烧灼痕、版本丝印清晰。要求供应商提供上电 RUN 灯常亮照片/视频、与 PPC907BE 通讯握手测试记录。到货后先装机架短时测试再正式投运。
Q5：跟 Advant Master DCS 或 AC 800M 有关联吗？能通用？
无关。这是励磁/大功率传动专用板，不用于 Advant Master OCS 或 AC 800M PLC 机架。别拿 800M 的 I/O 板去硬替，物理接口和协议完全不同。
Q6：光纤接口要注意什么？
连脉冲放大板通常用 62.5/125μm 多模光纤或 POF，插前务必用专用无尘纸蘸酒精轻擦端面，弯曲半径 >30mm。我在现场遇到过端面脏导致脉冲偶发丢失、励磁振荡的怪问题，擦完就好。
