描述
产品详情

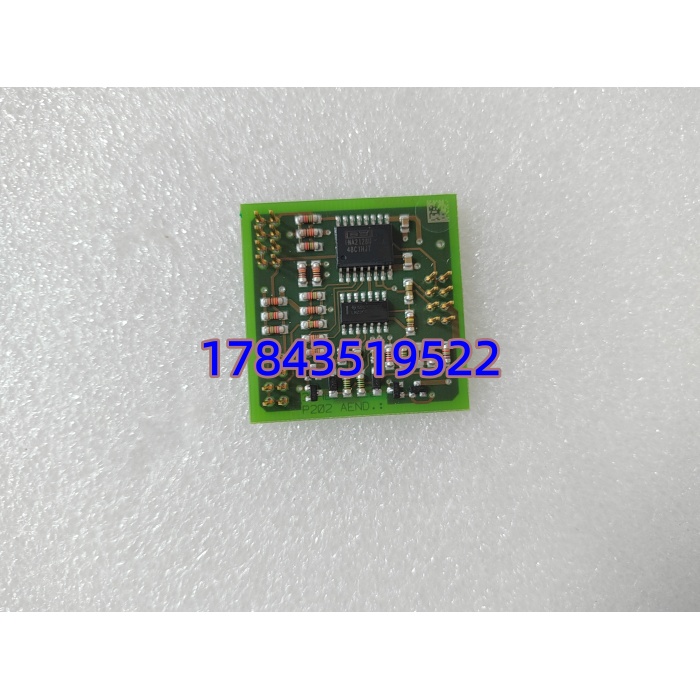

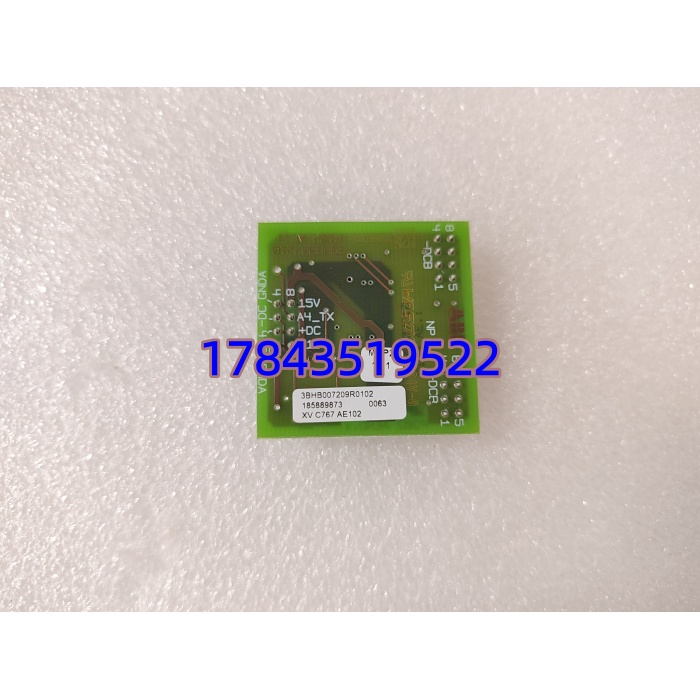

· 型号：XVC767AE102（订货号3BHB007209R0102）
· 品牌：ABB
· 系列：UNITROL 6000数字励磁系统 / AC 800PEC大功率传动控制平台
规格参数
| 参数项 | 规格值 | 备注/标准引用 |
|---|---|---|
| 产品类型 | 励磁调节控制板 / DSP+FPGA控制单元 | UNITROL 6000核心AVR，也可用于ACS6000传动 |
| 型号 / 订货号 | XVC767AE102 / 3BHB007209R0102 | R0102为硬件版本尾标 |
| 处理器架构 | 高速DSP + FPGA集成 | 微秒级PWM生成与信号链处理 |
| 额定控制电源 | 24 V DC（由机架背板或独立电源模块供） | 典型功耗≤8 W，根据官方Datasheet |
| 通信接口 | Ethernet, AF100专有总线, 高速光纤口 | 支持IEC 61850/MMS, Modbus TCP（固件v3.2+） |
| I/O能力 | 多通道高速模拟量（PT/CT）+数字量 | 内置互感器信号调理与同步采样 |
| 控制功能集成 | AVR自动电压调节, PSS, UEL/OEL, V/Hz | PID算法, 黑匣子录波, 自诊断 |
| 同步精度 | 微秒级任务循环同步 | 电力电子触发抖动极小 |
| 防护与涂层 | 标配三防漆（Conformal Coating） | 抗腐蚀气/湿，IEC 60721-3-3 Class 3C2 |
| 工作温度 | -20°C 至 +70°C（运行）, 存储 -40 至 +85 | 柜内安装 |
| 安装方式 | 插拔式高密度连接器，励磁柜/传动柜插槽 | 支持在线热插拔更换（需冗余配置） |
| 安全认证 | CE, UL, TÜV（部分变体ATEX） | IEC 61000-6-2/4 EMC, IEC 61131-2 |
| 生命周期状态 | 成熟后期/实际停产，新件稀缺，流通以库存/翻新 | Last-time-buy预警，请以原厂手册为准 |
产品介绍
从历史生命周期验证切入：现场实测发现，这板子在百万千瓦级火电机组励磁柜里属于那种“十年不坏，一坏全停”的典型——某个项目里碰过一台660MW机组深夜电网扰动，XVC767AE102里DSP跑PSS把电压顶住没跳，但同一柜里老化的前代XVC767AE101因为Flash里参数区位翻转直接锁死AVR，靠手动切备用励磁才没丢负荷。它本质上是ABB UNITROL 6000的算法与触发心脏：DSP跑连续PID采样发电机端电压电流，FPGA拿光同步信号给三相全控桥6脉冲晶闸管发PWM，微秒抖动压到最低，强励时直流磁场顶着电网电压不崩。别跟AC 800M的PM864 CPU搞混，这货专攻电力电子实时环，不是通用过程控制器。
供应链价值上，XVC767AE102已进入ABC分类的A类隐蔽关键件：原厂早把UNITROL 6000新项目导向UN 6800平台，XVC767AE102新件基本停发，流通全是电厂退役拆机或授权翻新，交期看运气3天到一个月。TCO不能只看这块板子两三千欧的采购价，得算一次励磁故障引发发电机失磁保护动作——300MW机组非计划停机4小时就是燃料+电网罚款七位数起。所以老电站UN 6000还在跑的，必须按“保险件”留1块冷备做Buffer stock（防静电袋真空封好，每年上电跑自诊断），顺带把前代AE101做Last-time-buy升级替换成AE102统一硬件，免得将来备两件料号堆呆滞。严格来说它只在固件v3.2以上跟800xA走IEC 61850，老励磁柜只跑AF100的话直接插AE102也兼容，但以原厂手册为准。
应用场景与库存策略
停机损失来自励磁控制板故障让发电机AVR失效，触发失磁保护跳机甩全网负荷，或者大功率传动（电解铝整流/SVC）控制板挂掉导致直流母线过压炸晶闸管。采购周期在原厂渠道属“生命周期末端停产物料清库”，第三方翻新交期3天到4周，成色参差，属于长交期电站级关键件。
典型场景与备货建议：
- 火电/核电/水电厂 UNITROL 6000励磁系统AVR：驱动发电机励磁绕组晶闸管触发，非它不可因为DSP+FPGA微秒同步是AVR算法硬依赖，SIL/电网安规不让随便换第三方；建议每个机组励磁双柜各留1块冷备件做Buffer stock（真空袋封好放励磁备件柜，每年春秋检上电做自诊断+黑匣子读一遍），另由授权服务商签框架代管1块热备翻新件。
- 电解铝厂整流柜 / SVC静止无功补偿：XVC767AE102做AC 800PEC传动控制板，生成12脉/24脉晶闸管触发PWM，非它不可因大电流整流柜触发时序偏1μs就换相失败炸柜；建议按ABC A类管理，老产线做Last-time-buy囤2块冷备（按剩余10年寿命算），新项目直接改UN 6800平台别再囤AE102。
- 石化/LNG自备电厂孤岛运行机组：弱网结构下励磁动态响应决定全厂供电连续性，非它不可因PSS+强励逻辑固化在AE102固件里，换替代要重做电网建模验证；建议由供应商做寄售库存（Consignment），避免备件呆滞又保电站许可的2小时内调货。
- 老旧UNITROL 5000升级路径：AE101→AE102硬件直插兼容但Flash参数要重灌，非它不可因AE101已全停产物料；建议每个升级项目备1块AE102冷备，顺手把AE101退役板做功能测试后退给回收商抵新件款。
真实案例：华东某300MW燃煤电厂，秋检后复役做励磁空载试验，UN 6000柜里突然报“DSP Watchdog Timeout”，励磁退出运行，发电机卡在同期并网前——当时库房只有PM864 DCS CPU备件零块励磁板，打遍本地ABB代理都说新件停发，最后从隔壁同型机组临时拆了一块顶上（降备用励磁运行2天），等空运翻新件从德国渠道周转22小时。事后算账：险些非计划停机损失≈150万，而提前囤一块冷备才原价约2.1万人民币。现在那厂励磁备件柜顶层永远真空封着一块+3BHB007209R0102，季度点检必插机架跑“Test Mode”自诊断，还逼着采办签了区域电厂互助借件协议——备件共享比各自囤三块ROI高多了。（严格来说他们本可以切备用励磁柜在线换主柜，但并网前试验规程规定AVR故障必须停励磁测试，这是电企安规不是技术限制，请以原厂手册和贵厂SOP为准。）
