描述
产品详情
· 型号：XDD501A101
· 品牌：ABB
· 系列：XDD501 系列（UNITROL 6000 励磁 / SATT 190 DCS 接口）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 励磁控制接口板 / 主控处理板（依柜型固件而定） |
| 订货号 | 3BHE036342R0101（功能代号 XDD501A101，空格写 XD D501 A101 同物） |
| 适用系统 | UNITROL 6000 静态励磁；部分批次兼容 SATT 190 DCS I/O 机架 |
| 处理器/逻辑 | FPGA 管理触发角同步与光纤脉冲，响应 <1.5µs |
| 供电 | 背板 24V DC（18-30V DC 允许），典型 <15W，无风扇 |
| 信号接口 | 光纤触发脉冲 TX/RX（依配置）；RS485（Modbus RTU 调试/扩展）；并行背板总线 |
| 隔离耐压 | 信号-功率侧 ≥2.5kV RMS（光耦+隔离变压器） |
| 状态指示 | 前面板 RUN（绿）/ ERR（红）/ 光纤状态 LED |
| 安装方式 | 励磁屏/控制柜内专用插槽或 DIN 导轨底座（依柜型） |
| 工作温度 | -10~+70℃（部分资料标 -20~+55℃，以铭牌为准） |
| 存储温度 | -40~+85℃ |
| 湿度 | 5-95% RH 无凝露 |
| 防护 | IP20 柜内安装 |
| 认证 | CE / IEC 61800-5-1 / IEC 60255（励磁组件） |
| 尺寸重量 | 约 200×150×20mm，0.85kg 级（以实物为准） |
| 状态 | ABB 老一代励磁备件，市面库存/拆机为主 |
产品介绍

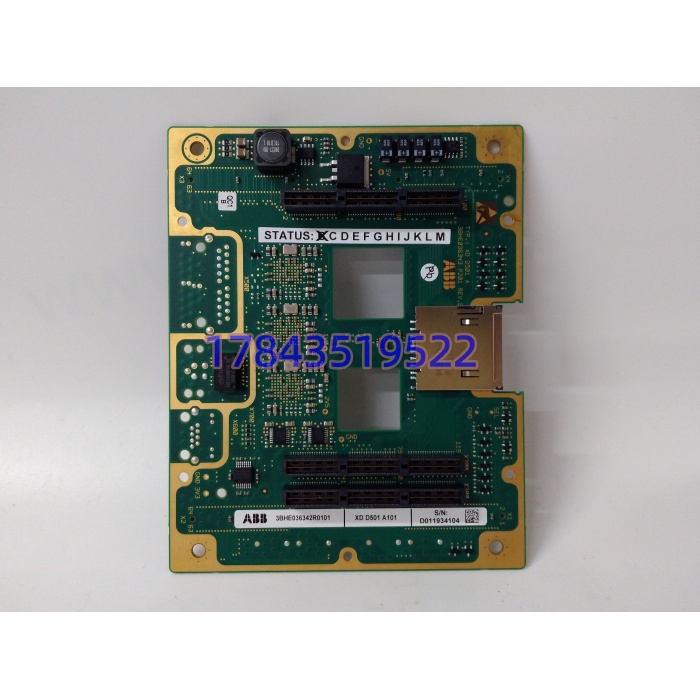

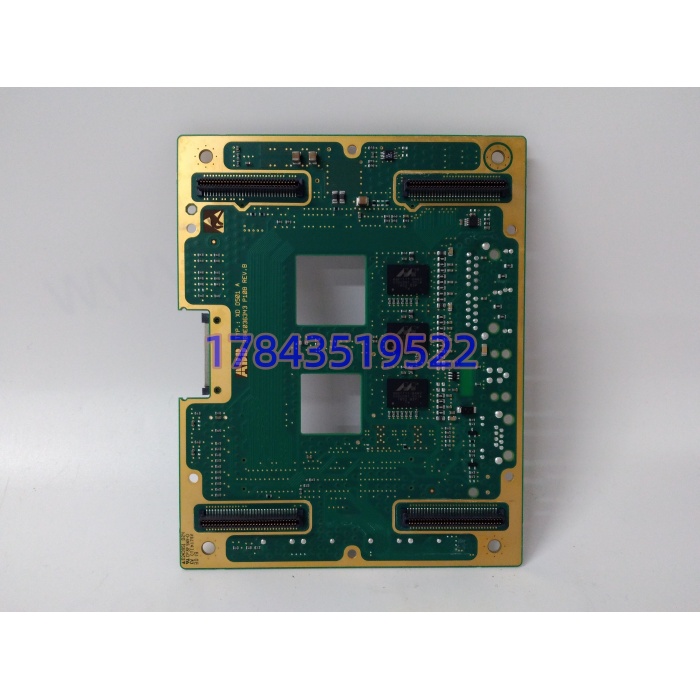

XDD501A101 是 ABB UNITROL 6000 静态励磁系统里做”主控接口”的那块板——上接自动电压调节器（AVR）算法和发电机 PT/CT 信号，下接晶闸管功率柜的光纤触发脉冲，中间跑 FPGA 把触发角 α 算出来发给 IGCT/晶闸管。它不是 AO 模块、不是纯总线终端，虽然一半商家页把它写成”4 路 4-20mA 输出模块”或”Profibus 终端电阻”，那是把 XDD501 系列和 Advant Controller 31 的 AO 卡混在一起 SEO 了。真货铭牌写 ABB、XDD501A101、3BHE036342R0101，板上有光纤收发器、FPGA、隔离光耦，没有模拟输出端子排。
坦白讲，这型号最坑的是同名不同命：同一订货号在不同柜型里固件角色不一样，UNITROL 6000 里是励磁接口板，SATT 190 里可能当 DI 扩展板用，外形一致但跳线和固件不同。和 SDCS-FEX 系列比，XDD501A101 偏”数字接口与同步逻辑”，FEX 偏”励磁闭环调节与功率触发驱动”，俩不是一个槽位。竞品差异就一句：第三方”XDD501 兼容板”大多只抄了外形和背板连接器，FPGA 里的触发角算法和光纤协议对不上 UNITROL 6000 的功率柜，插上去不是通信失败就是误触发，省一块板钱可能赔一台励磁功率柜。
应用场景与行业案例
我在现场遇到过最悬的：某水电厂 UNITROL 6000，XDD501A101 的 ERR 灯间歇红，AVR 自动切到手动，发电机端电压靠运行工手动摇电位器维持。查了一周发现板载晶振温漂，过零同步在 50Hz±0.2Hz 边界抖动，FPGA 判定同步丢失。
典型场景：
- 火电厂同步发电机励磁：UNITROL 6000 机柜里 管 PT 同步、光纤下发放大触发脉冲给晶闸管桥，AVR 闭环调励磁电流。
- 水电厂机组励磁改造：老 BBC TYRAK 改 UNITROL 6000， 做新旧接口桥接，保留原功率柜只换控制层。
- 工业燃气轮机发电机：油田伴生气电站里 在宽温 -10~+70℃ 下跑，无风扇设计扛得住撬块振动。
- SATT 190 DCS 老站：部分批次 插 SATT 机架作 32 路 DI 扩展，备件池和励磁系统通用，采购时按旧板 Type Code 核对。
- 钢铁厂自备电厂：高炉煤气发电机组励磁屏， 的 2.5kV 隔离扛得住整流柜侧换相过冲。
真实案例：2021 年西南某径流水电站，夜班 UNITROL 6000 报”Interface Fault”，励磁切手动。旧 拆下，FPGA 周边晶振停振、NV-RAM 电池耗尽。备件间翻出 2012 年库存 3BHE036342R0101 密封件，旧板拔前用 CMtool 导出自检日志，新板插槽、背板 24V 上电、光纤对接功率柜、PT 同步信号校准（用三相标准源对过零角），AVR 自动恢复，全程 40 分钟，机组没陪停。电气班长说”这板子不显眼，但它一抖，发电机无功就瞎跑，调度电话立马追过来”。后来我们要求所有 UNITROL 6000 的 每 5 年预防性换 NV-RAM 电池并做光纤误码测试。
