产品详情

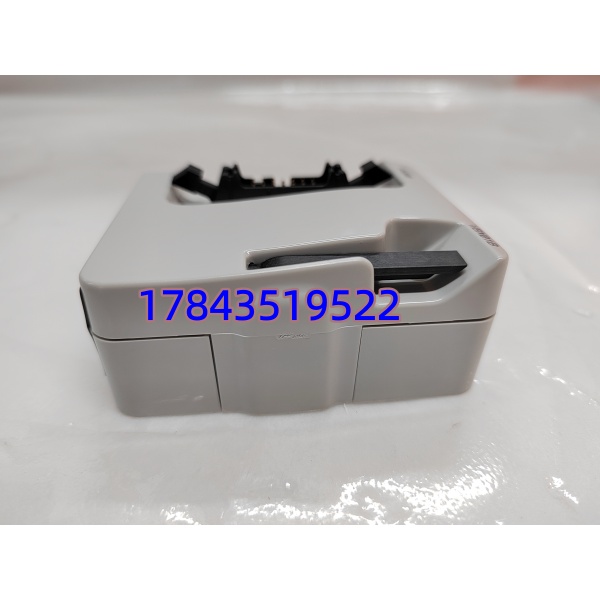

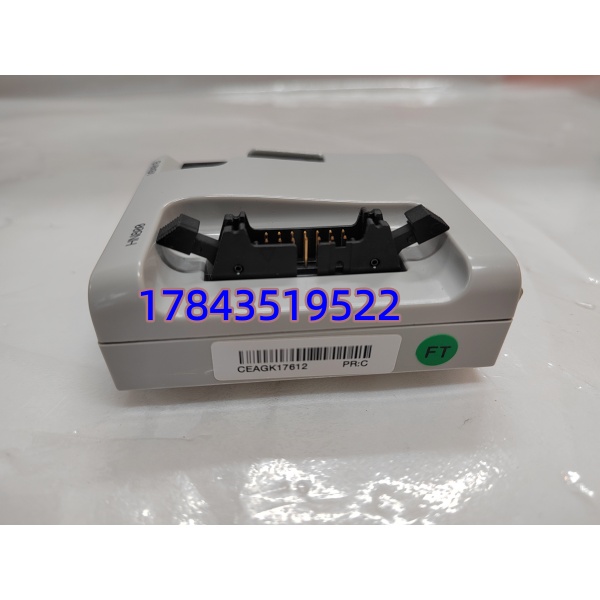

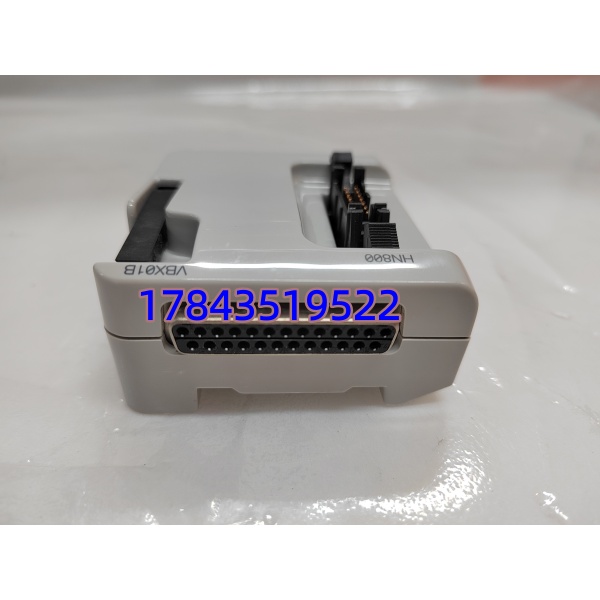

· 型号：VBX01BA
· 品牌：ABB（Symphony Plus / HN800 Series，原 Bailey INFI 90 技术延续）
· 系列：HN800 I/O Station — Vertical Bus Extender（Bottom Unit）
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | ABB VBX01BA HN800 Redundant I/O Bus Extender (Bottom) |
| 适用系统 | ABB Symphony Plus HN800 / Harmony 系列 DCS I/O Station |
| 总线类型 | HN800 冗余高速 I/O 总线（Vertical Column Bus） |
| 总线端口 | 2× HN800 冗余总线接口（上连控制器侧/下连模块侧） |
| 模块供电输入 | 24 VDC ±10%（通常由 VBX01T 顶部单元引入并分配） |
| 背板配电输出 | 为同列 SD/S800 I/O 模块提供 24VDC 经背板取电 |
| 自身功耗 | ≤ 2 W |
| 隔离等级 | 现场–背板 250 VAC 连续 / 1500 VAC 1min 耐压 |
| 总线速率 | 4.0 Mbps（依系统固件，参照 ABB Doc 3BSE038415） |
| 推荐总线电缆 | SPK800-xx 专用 总线电缆 |
| 安装方式 | DIN 导轨或 I/O 机柜垂直柱上下端固定（底部位） |
| 工作环境 | -25℃ ～ +70℃，5%～95% RH 无凝露 |
| 防护等级 | IP20 |
| 尺寸(约) | 102 × 75 × 75 mm |
| 重量(约) | 0.25 kg |
| 认证 | CE / UL / CSA |
| 配套顶部单元 | VBX01T（须成对使用构成完整 I/O 列总线回路） |
产品介绍
化工厂大修时最怕 I/O 站通讯时通时断——十有八九是老 Bailey INFI 90 遗留的旧扩展板老化或背板电源压降引起的。VBX01BA 就是 ABB Symphony Plus 架构里解决这个问题的关键零件：它不参与逻辑运算，只干两件事——把控制器侧 冗余总线无损延伸到 I/O 列底部，并把 24VDC 均分给本列所有 S800/SD 系列 I/O 模块，消除因长距离压降导致的模块掉线。
在某热电项目碰到过只换 I/O 模块不换 VBX01BA，结果新模块频繁报”Station Offline”，查了两天才发现老底扩的接触簧片氧化导致背板 24V 跌到 21V 以下。换成全新 VBX01BA＋VBX01T 配对后故障消失。采购决策很简单：只要你在维护 I/O Station，这就是必耗备件；建议成对储备（顶＋底），单独换一边在新旧混用时偶发握手异常（固件差异），具体看你们现场 固件版本。
替换与升级建议
✅ 直接替换
- — 引脚、固件完全兼容，拆旧装新即可，无配置改动，工时 ≈ 5 分钟/列。
⚠️ 软件兼容（需改配置/注意配对）
- VBX01B（早期代号/老批次） — 电气兼容但丝印不同，若混用 VBX01T（新版）+ VBX01B（旧底）建议核对 固件 ≥ v3.x，个别极老固件会报”Bus Extender Mismatch”，升固件或统一换新可解。改动量小，基本无额外成本。
- VBX01K02（成套 T+B 商用包） — 内含 VBX01T+，买整套直接替换分散旧件，适合整列翻新。
❌ 硬件不兼容
- IMDSI02 / INBIM02 / INNIS01（Bailey INFI 90 老扩展） — 物理接口、背板定义完全不同，无法直接代用，需整体改为 I/O 站架构（涉及机柜改造，不在单纯备件替换范畴）。
- CI854 / CI867 / 各类 Fieldbus 接口模块 — 功能不同，不能互替。
若无直接替代且老系统已停产，目前市场流通以全新备件/翻新测试品为主，建议索要测试报告。
